阳极氧化翻车实录：别以为调好参数就万事大吉

上周五那批活儿，我到现在想起来还窝火。

明明槽液刚分析过，温度、电流密度都卡着标准，结果出来的氧化膜——用棉布一擦，白印子就蹭上去了，手一摸还掉粉。客户当场黑脸，扭头就走。那个场面…不说了。后来查了三天，发现是封闭槽的pH值偏了0.3。就这0.3，毁了一整批货。阳极氧化这玩意儿，玄学起来真没道理可讲。

氧化膜不是你想厚，想厚就能厚

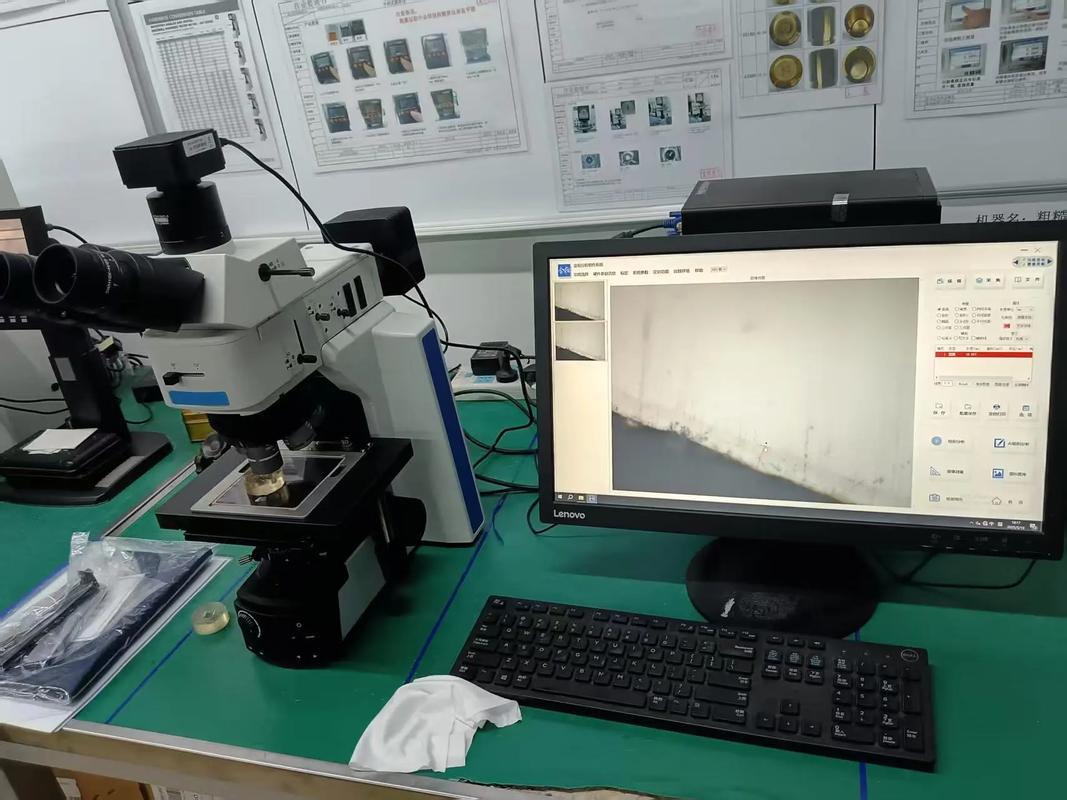

车间里头常有人问：膜厚加个5微米有什么难的？电流密度拉高点不就行了？错得离谱。普通硫酸阳极氧化，温度常年卡在18~22℃，一旦为了赶工把电流密度升到1.5A/dm²以上，膜层瞬间就——烧了。表面发黄、粗糙，边缘直接起粉。更头疼的是，膜厚上去之后，尺寸变化根本忽略不了：外径胀个0.01mm，精密件就装不进去。去年给汽车零件配套，公差卡在±3μm，我们靠调整氧化时间来控膜厚，结果有一槽时间超了90秒，整批轴孔全偏大，废了。说实话，有时候恨不得让氧化膜长慢点儿。

但你又不能不管效率。于是我们试过混合酸体系，草酸加硫酸，确实能提一点效率，不过成本蹦着往上走，老板脸绿得像氧化膜。

问：膜厚设计的时候，到底该不该把后续研磨余量算进去？
答：必须算！尤其是硬质阳极氧化，膜厚均匀性本身就差，棱角处容易长厚，后期用金刚石砂带轻轻蹭一下，尺寸就稳了。如果不留余量，等着返工吧。另外，前处理碱蚀量也很重要，每微米基材去掉，膜厚跟着变化，这个账一定要亲自盯。

槽液管理——那锅老汤才是灵魂

车间里那槽硫酸，用了快两年没整槽换过。铝离子浓度高得吓人，超过15g/L，导电性反而下降，膜层开始发灰。我提过好几次，说该抽一部分老液补新酸，领导嫌麻烦。直到有一天，氧化膜上莫名其妙出现大量黑点，EDX一打——铁离子超标，原因是挂具腐蚀掉进去的。这下老实了，连夜换槽。教训：槽液里铝、铁、氯离子，比情人的脾气还难伺候。

问：槽液分析频率多久一次保险？
答：大批量生产时，我们每天测一次游离硫酸和铝离子。氯离子每周一次。有种说法是只要活儿没毛病就不用动——千万别信。等你肉眼看出问题，至少已经有一批货默默变次品了。还有，温度探头也要天天校准，我有次因为探头漂移，实际温度比显示低3℃，硬生生把膜层做软了，封闭后一测耐蚀性，盐雾不到200小时就出白锈，丢人。

槽液搅拌也不能马虎。压缩空气搅拌，气压得稳，否则槽内局部过热，膜层厚薄不一。我们后来全改成机械搅拌加空气吹扫，一致性好了不少。💡

2024年了，还只知道硫酸阳极氧化？

前阵子去展会，看到脉冲阳极氧化电源，波形可调，心里痒。回来就试了一把：方波脉冲，占空比调低，峰值电流拉高——出来的膜层致密度肉眼可见提升，显微硬度从HV350直接蹦到HV420。硬质氧化用这个，耐磨性翻倍都不止。不过，脉冲对挂具导电要求变态高，接触不良马上起弧，烧坏工件。我们直接把挂具全换成钛合金弹性夹头，成本略肉疼，但值回票价。

还有环保前处理，现在查得紧，三酸抛光不让用了。改用碱蚀加无硝酸化学抛光，光亮度差点意思，但钝化后再阳极，耐蚀性反而更好。❗意外之喜。

问：硬质阳极氧化和普通阳极氧化，到底怎么选？
答：看工况。单纯耐腐蚀，普通膜加良好封闭就够，成本低。但如果有滑动摩擦，比如气缸内壁，必须硬质氧化，膜厚做到25~50μm，再浸二硫化钼润滑，寿命差十倍。不过有个坑：硬质氧化膜脆，受冲击容易崩，设计时避免尖角，倒圆R0.5以上，我们吃过亏。

最后说一句扎心的：车间里头，永远别相信供应商说的“封闭剂免维护”。孔封闭的效果，直接拿染色点滴实验验证——我至今随身揣着紫药水，滴上去擦掉，看看留不留痕迹。这种土办法，比什么仪器都实在。

阳极氧化干久了，人会变得敏感：空气中酸雾的浓度、槽液颜色的细微变化、膜层上手触摸的涩感…全是信号。机器不会告诉你真相，但工件会。你得学会——听懂它们说什么。
