粉末涂层真的比传统喷漆更耐用吗？一篇给工业采购的实话

你知道的，传统液体喷漆这事儿，有时候真让人头大。流挂、橘皮、附着力不够，最烦的是——环保查得严，VOC排放根本绕不开。我记得去年有个做钣金柜体的朋友，一批货因为漆面起泡被整批退回，赔了二十多万。他半夜打电话给我，语气里全是懊恼。我说，你早该换粉末涂层了。

粉末涂层，这玩意儿其实不神秘。说白了，就是用静电把干燥的粉末树脂吸附到金属表面，然后进烘箱高温固化，形成连续漆膜。没有溶剂，所以环保这点就先赢了。但它的好处可不止这个。

静电喷涂这事儿，细节多到离谱

搞过生产线的人都懂，粉末涂层的质量，七成靠前处理，三成靠喷涂和固化。前处理——脱脂、水洗、磷化——做得不到位，什么粉都白搭。我见过有的厂为了省成本，用常温脱脂剂随便冲冲，结果涂层附着力一塌糊涂。一划百格，掉渣掉到你怀疑人生。

喷涂环节呢？电压、气压、供粉量，互相牵扯。电压高了法拉第效应严重，角落上不去粉；气压大了粉末飞散，回收系统压力大。师傅的手艺，在这里体现得淋漓尽致。一个干了十几年的老手，听枪声就知道参数对不对——这绝对不是AI能替代的经验。

固化曲线，更是门学问。不同树脂体系——环氧、聚酯、环氧/聚酯混合——要求的温度和时间不一样。聚酯的耐候性好，环氧的耐腐蚀强，但环氧怕紫外线，户外一晒就粉化。所以户内用环氧，户外用聚酯，这是基本原则。但你想过没有，如果工件厚薄不均，升温速率不同，薄的地方先固化，厚的地方还没到温度，最终膜内应力差异会导致开裂？这种坑，没有实际跟过产线的人是永远不知道的。

耐腐蚀测试，数据不会骗人

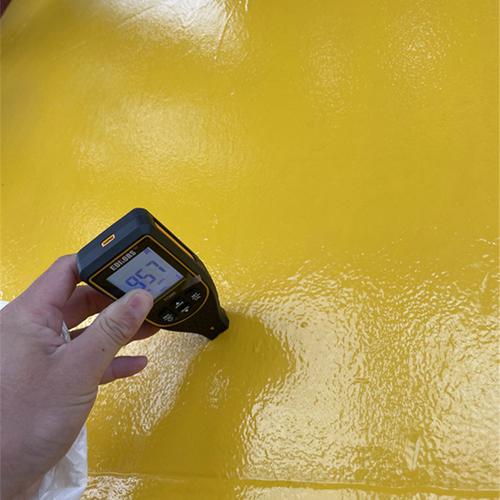

粉末涂层到底有多能扛？咱们看标准测试。ASTM B117中性盐雾试验，优质粉末涂层轻松过1000小时不起泡、不生锈，而一般的液体漆，能扛500小时就算不错了。当然，前提是前处理好、固化充分。别迷信实验室数据，我见过太多供应商拿最理想样品的数据签合同，结果量产一致性一塌糊涂。所以，一定要做批量样品的交叉测试，去不同的第三方实验室比对——这钱不能省。

问：粉末涂层能不能用在锌合金或铝合金上？
答：能，但必须注意底材处理。锌合金表面多孔，容易藏气，固化时气体膨胀会导致针孔，所以必须预热或者用专门的透气粉。铝合金呢，喷粉前最好做铬化或硅烷处理，否则附着力会打折扣。哈，别问我为什么知道……都是泪。

问：修复刮伤的粉末涂层，有什么好办法？
答：哎，这痛处。粉末涂层一旦固化，想局部修复比登天还难，不像液体漆可以简单补喷。市面上有粉末修补笔，其实就是装了点溶剂的修补液，小划痕勉强能遮丑，但色差和光泽度就别强求了。如果位置显眼，我建议——别修了，退漆重喷。否则客户验收时拿个放大镜对着看，你心不心虚？

这些场景，非它莫属

医疗器械外壳、工业控制柜、汽车底盘件、户外公共设施……这些地方，液体漆已经开始让位了。一是防腐要求高，二是机械冲击多。粉末涂层的一体性和耐磨性确实更优秀，耐冲击试验，1公斤钢球从50cm落下，漆膜不裂，液体漆很难做到。新能源汽车电池托盘，现在几乎全是粉末涂层，因为绝缘和阻燃要求，普通涂料根本满足不了。

不过，这话得说回来。小批量、颜色多变的产品，还是液体漆方便。粉末涂层换色太麻烦，得彻底清枪，搞不好就混色，浅色混了黑粉，整批报废。快速换色系统一套几十万，小厂根本玩不起。所以选工艺，得算总账——量、附加值、客户对表面质量的实际需求，别盲目跟风。

说实话，这几年国内的粉末配方进步神速，低温固化粉（160℃以下）已经成熟，能省不少能耗，还能喷不耐高温的基材（比如某些塑料件）。超耐候粉，佛罗里达曝晒10年ΔE不超过5，用在建筑铝型材上，比氟碳漆不差，价格却温柔得多。民族品牌像黄山、美佳、华佳，性价比完爆进口粉。如果你还觉得国产粉不行，那是十年前的偏见了。

我去年帮一个客户从液体漆转粉末，前端投入多了点，但半年左右就收回了成本，因为返工率从12%降到1%不到。那个厂长后来给我寄了两瓶茅台，说这项目救了他的产线。你看，好的技术决策，是真能让人开心的。

最后唠叨一句：粉末涂层不是万灵药，它是系统工程。从脱脂槽液的参数管控到喷房温湿度，从回收粉比例的控制到烘道温度均匀性，任何一个环节掉链子，涂层都可能歇菜。找靠谱的涂装方案商，比选粉还重要。千万别图便宜买个小生产线自己瞎搞，除非你做好了交学费打到水漂的心理准备。
