Modbus协议:那些年踩过的坑与实战精华

搞工业自动化的人,谁没被Modbus折磨过?这协议简单到简陋,却又无处不在。说实话,有时候我真的恨它——但更多时候,是恨自己没把它吃透。几年前我第一次调一个Modbus RTU设备,用串口助手发命令,死活没响应,最后发现是波特率少设了一个零……那种感觉,就像被人抽了一巴掌。

Modbus诞生于1979年,比我都老。它就是为了把可编程逻辑控制器连起来用的,压根没考虑安全、大数据、物联网这些现代玩意儿。但就是这么一个“老古董”,今天还在工厂里跑得欢。为啥?因为它简单!简单到你只要愿意,用个单片机都能照着协议手册自己写个栈。

Modbus的“极简主义”——是优点也是诅咒

Modbus就是个主从协议,一个主站问,一个从站答,一问一答的回合制。它不关心物理层,你可以在RS-232、RS-485甚至TCP上跑。报文格式就那么几种:RTU、ASCII、TCP。RTU是二进制的,紧凑高效,但容易受干扰;ASCII是人可读的,调试友好,但慢得蛋疼;TCP套个MBAP头,直接走以太网,但没了硬件校验,有时让人不放心。

协议只定义了功能码和数据模型。常用的功能码就那几个:读线圈(01)、读离散输入(02)、读保持寄存器(03)、读输入寄存器(04)、写单个线圈(05)、写单个寄存器(06)、写多个线圈(15)、写多个寄存器(16)。多简单啊,对吧?可问题就出在这儿——正因为太简单了,所有复杂的事情都得你自己兜底。

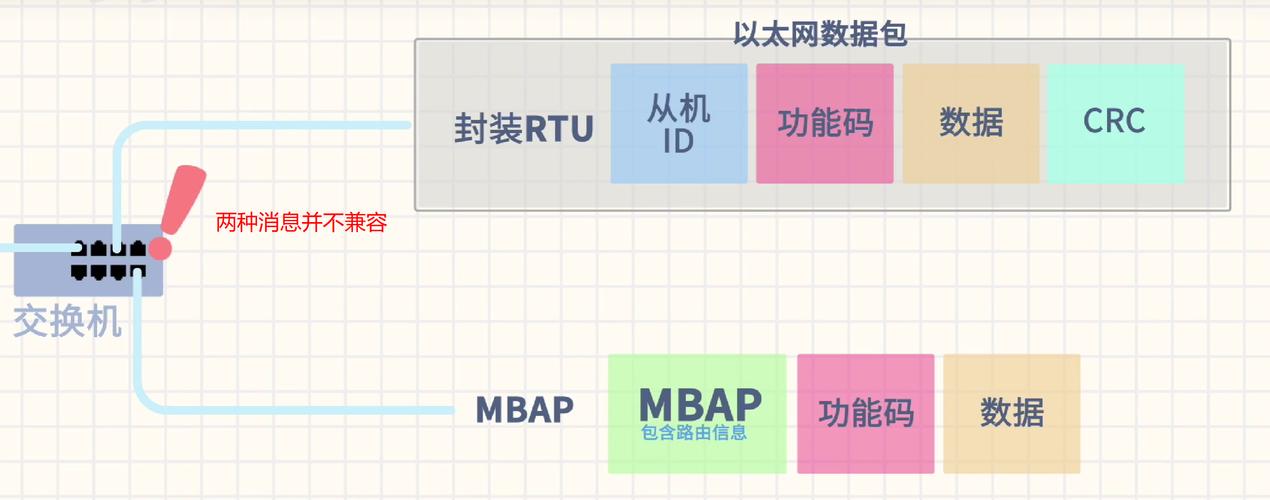

Modbus协议RTU帧格式示意图
Modbus协议RTU帧格式示意图

比如它没有数据类型的概念,所有数据都是16位寄存器的集合。你要传个32位浮点数?自己拼。你要传个字符串?自己塞。字节顺序?对不起,得猜。有些设备大端在头,有些小端在前,你猜错一次,数据就乱得像被猫挠过的毛线。我第一次传温度值,读回来一个NaN,研究了半天才发现是字节序反了。当时真想砸了屏。

寄存器 vs 线圈:别小看这两个东西

新手最爱犯的错:分不清寄存器和线圈。线圈是位,要么0要么1,用来控制开关量的。寄存器是16位字,存模拟量或者设定值。但地址映射经常混在一起,设备手册上写“地址40001”,你懵了:这是Modicon编号还是协议里的绝对地址?实际上,功能码03读保持寄存器时,协议里用的地址是0,但对应用户手册的40001。偏移1的陷阱,坑了无数人。

问:为什么我读回来的数据总是差一个偏移?

答:99%的情况是你把寄存器地址和协议里的编号搞混了。Modbus协议定义地址从0开始,但很多设备文档沿用Modicon的编号习惯,40001对应地址0,40002对应地址1……依此类推。所以每次发命令之前,一定搞清楚文档说的“地址”到底是什么。检查一遍,少一根头发。

问:Modbus TCP和RTU到底能不能混用?

答:能,但你需要一个靠谱的网关,而且注意字节顺序。比如RTU over TCP的网关,有些会直接透传RTU报文,有些会转成标准的Modbus TCP。还有时间戳、超时设置完全不一样。RTU基于字符间隙,TCP靠连接。搞混了,丢包、断连能让你怀疑人生。最稳的做法:在网关上统一为Modbus TCP,然后各设备通过标准TCP接入。

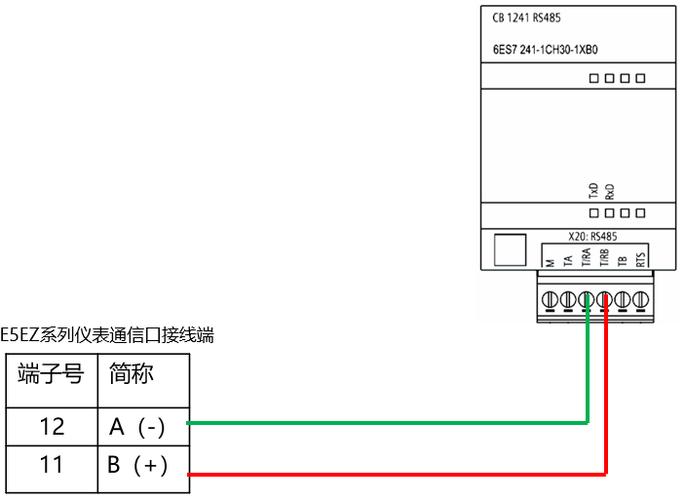

Modbus协议数据通信错误排查接线图
Modbus协议数据通信错误排查接线图

我见过一个项目,用了一个不知名品牌的串口转以太网模块,结果轮询十几台设备时频繁超时,最后发现是模块内部的RTU帧解析有bug,间隙时间计算错了。换了另一个厂商的就完美解决。就为了这么个破事,在现场蹲了三天。

这些年我踩过的致命陷阱

这些年我踩过的致命陷阱
这些年我踩过的致命陷阱

超时设置的学问。Modbus RTU标准说帧间间隔至少3.5个字符时间,但实际设备响应时间差异巨大。有的设备机灵,1ms都回;有的老掉牙仪表,得等200ms。你设个固定超时?要么浪费时间,要么频繁通讯失败。后来学乖了:先手动测设备最大响应时间,再加点余量。多设备轮询时,还得动态调整,不然整个系统的实时性就完蛋了。

错误处理的遗漏。Modbus有异常响应,功能码最高位置1,后面跟异常码。可很多驱动库只关心“有没有响应”,根本不检查异常码。你用着用着,数据突然不变了,还以为是传感器坏了,结果是从站报“非法数据地址”。抓包一看,一清二楚。所以,无论用啥库,一定记得读异常码,否则出了问题你连方向都找不到。

浮点数的噩梦。前面提过字节序,但还有更坑的:浮点数的格式。IEEE 754是标准,可有些古董设备用非标准格式,或者把两个16位寄存器拼成32位,顺序还不一定是先高后低。我曾为了读一个流量计的累计值,反编译了厂家的配置软件,才搞明白他们的浮点数把指数和尾数的位置给换了。啊……回想起来都脑壳疼。

这两年物联网火了,Modbus也赶上了“老树开新花”。边缘网关把它转换成MQTT,上云。这路子没错,但安全呢?没安全。Modbus根本没有认证加密,以前在封闭车间无所谓,现在连上网,万一有人恶意写个寄存器,设备可能直接报废。有些厂家在网关上加白名单、TLS,算是个补救。但真碰上较真的,还是得走OPC UA之类的安全协议。

最近实践里,我发现一个趋势:越来越多的设备直接支持Modbus TCP,并内置Web配置页。方便是方便了,但黑客也笑了。默认口令、开放端口……事故层出不穷。所以现在我做方案,一定会强调:不要直连公网!一定要用VPN或者至少加上防火墙规则。

扯了这么多,Modbus还是那个Modbus,简单、直接、脆弱。它就像一把没有护手的刀,用好了切菜,用不好割自己。工程师只能多长几个心眼,在手册的缝隙里找真相,在字节的海洋里斗运气。好了,就这样吧,再说下去又要想起那些不眠之夜了。
