CC-Link IE TSN:为什么它是工业通信的“终极答案”?

你可能还在用老旧的RS-485?好吧,Modbus RTU其实也挺稳的,但——时代变了啊。去年我们改造一条汽车焊装线,甲方直接撂下一句话:“非千兆以太网方案免谈。” 那一刻我意识到,CC-Link家族的那帮家伙,尤其是刚冒头的CC-Link IE TSN,真的得好好聊聊了。 说实话,七八年前我第一次接触CC-Link IE Field时,还觉得三菱搞的这套东西有点鸡肋。带宽是提升了,可那会儿各家都在推自己的实时以太网,EtherCAT、PROFINET……凭什么非用你?但后来发现,日本人搞标准化真有一套——CLPA(CC-Link协会)居然把TSN给融进去了!2022年我去东京参加IIFES展,看到一个只有硬币大小的传感器直接跑CC-Link IE TSN协议,采样周期做到31.25微秒,我当场就惊了。❗

从CC-Link到IE TSN:不是挤牙膏式的升级

很多人搞不清CC-Link、CC-Link IE和现在的CC-Link IE TSN到底什么关系。简单粗暴地说,CC-Link是现场总线(基于RS-485,最快10Mbps),CC-Link IE是基于以太网的工业网络(带宽1Gbps),而CC-Link IE TSN只是在IE基础上加持了时间敏感网络。不过,千万别小看这个“加持”——它直接让确定性通信和IT/OT融合变成了可能。 记得2019年第一次拿到带TSN功能的开发板,配置VLAN优先级和门控调度表时,我被QoS那一堆参数搞得头大。当时中文资料几乎为零,全靠啃英文Application Note。直到2021年,三菱推出第一款支持TSN的PLC(MELSEC iQ-R系列),才真正觉得这东西能落地了。现在呢?❓ 你一搜亚马逊,居然有第三方厂商卖CC-Link IE TSN的远程IO模块,价格比原厂低40%!生态这东西,一旦起来就刹不住车。
CC-Link IE TSN网络拓扑架构示意图
CC-Link IE TSN网络拓扑架构示意图
问:我们厂目前用的是CC-Link v2,升级到CC-Link IE TSN成本高吗? 答:这问题我被问了不下二十次。直接给干货吧——如果你全部换新设备,成本确实肉疼。但CLPA的牛逼之处在于,它不像某些协议搞封闭生态。你可以混合使用:保留旧有的CC-Link站点,通过网桥模块(比如三菱的NZ2AW1C32)无缝接入TSN主干网。电缆也不用全换,只是主干建议用超五类屏蔽线。我们去年给一家注塑厂做升级,8台老注塑机加装网桥,总花费不到两万块,数据刷新率直接从几百毫秒干到1毫秒以内。值不值?老板看着OEE曲线往上窜的时候,眼睛都笑没了。

TSN到底解决了什么痛点?不是快,而是“刚刚好”

工业圈有个误区:总觉得通信越快越好。其实不是的。运动控制需要绝对实时,视觉系统需要高带宽,但管理层的MES只需要周期性数据——真正的痛点是不同优先级的数据在同一条线上要和平共处。传统方案要么拉多条线(增加成本),要么用专有协议(被厂商绑定)。TSN的精髓就在802.1Qbv时间感知调度器:它能给关键帧预留时间窗口,保证最高优先级流量在微秒级抖动内送达。我测过CC-Link IE TSN与普通CC-Link IE对比,在干扰流量的冲击下,前者的同步抖动不超过±1μs,后者能漂到±50μs……这简直就是专业运动员和广场舞大妈的差距。 而且,TSN让OPC UA over TSN成了现实。这意味着,车间底层数据可以直接被云端解析,不用再搞什么协议转换网关。去年我们尝试用AWS IoT SiteWise直采CC-Link IE TSN网络里的机器人振动数据,省掉边缘计算节点,架构清爽得让人想哭。😭

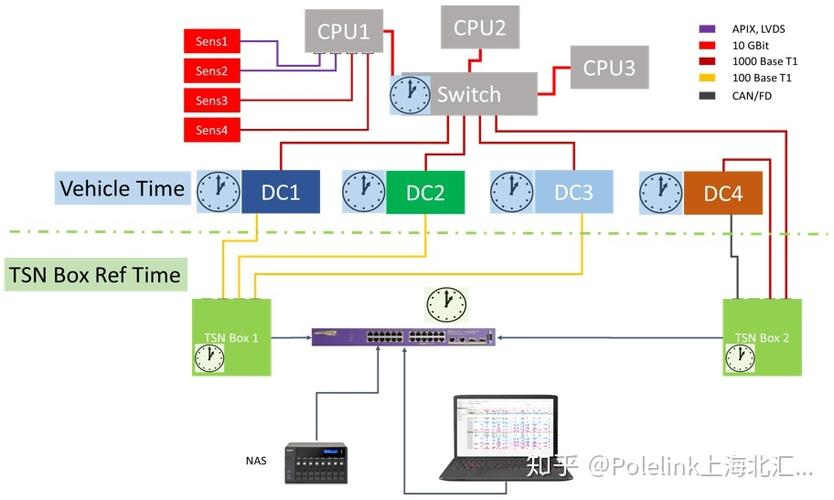

TSN时间调度与802.1Qbv门控机制图解
TSN时间调度与802.1Qbv门控机制图解
问:CC-Link IE TSN跟PROFINET IRT比,哪个更适合高精度运动控制? 答:好问题,火药味十足!从纯性能看,PROFINET IRT的周期最小能做到31.25μs(等时同步),CC-Link IE TSN同样31.25μs,打平。但关键在于实现方式:IRT需要专用硬件支持动态帧打包,TSN则靠时间片调度,通用芯片即可。所以,成本上TSN有优势。另外,CC-Link IE TSN的拓扑灵活性更强,支持线型和星型混合,PROFINET IRT对拓扑要求更严。不过在西门子生态里,PROFINET IRT的调试工具更成熟。我的建议?你要是在三菱/CLPA生态里,无脑选CC-Link IE TSN;如果博图用惯了,PROFINET也别换。最怕的是混合环境,那务必先做兼容性测试——曾经被某品牌交换机坑过,说支持TSN实则只支持802.1AS时间同步,调度功能缺失,差点误了交货期。🆘

落地实践:那些手册不会告诉你的细节

落地实践:那些手册不会告诉你的细节
落地实践:那些手册不会告诉你的细节
吹了那么多好,也得说说坑。第一,网络配置复杂程度直线上升。以前CC-Link IE Field Basic用起来跟傻瓜相机似的,插上线就能通。现在TSN网络你不仅要规划VLAN,还要计算GCL(门控列表)周期,光主站设置就要半小时。好在三菱出了个Network Configurator4,拖拖拽拽能生成配置,但有些边界情况还得手动调整。第二,对交换机要求严苛。必须用带TSN功能的交换机,千万别省那几百块买非管理型——我曾用普通交换机测试,广播风暴直接瘫痪了两个站。推荐MOXA的T系列,或者三菱原厂,贵是贵点,稳如狗。第三,开发周期。如果你打算自己用FPGA做从站,SOC量产周期至少六个月,我们去年踩的坑,光验证TSN协议栈就花了三个月。建议先用专用芯片(比如瑞萨的R-IN32M4-CL3),快速出原型。 现在回过头看,CC-Link IE TSN的野心不是取代某个协议,而是成为工厂统一骨干网——从伺服、IO到视觉、机器人,甚至IT系统,一根线搞定。这种大一统的想法,在工业界很少成功,但TSN的开放性和IT界的支持,让它有了可能性。至少,我去年改造的一个电子组装车间,线缆种类减少了六成,备件库存压力骤降。这是实实在在的好处。 有人说,2024年就是TSN工业化的元年。我倒觉得这有点夸张,但趋势确实在加速。最近CLPA又更新了认证测试规范,加入OPC UA over TSN的兼容性测试项,说明生态正在成熟。如果你还没接触过,不妨搞一块三菱的FX5-CCLGN-MT入门板,两千块不到,跑个demo感受一下——可能会打开新世界的大门。🔧 好了,不说了,板子还等着调试呢。下次再聊其他的工业协议,比如EtherCAT和POWERLINK的撕逼史。😉
