选型选得我头皮发麻。真的。一边是车间主任催着要方案，一边是供应商把自家协议吹得天花乱坠——什么“开放标准”“一网到底”，信了你就输了。工业现场总线这玩意儿，用好了是神经，用不好就是血栓。Modbus简单到有时候你觉得它是不是忘了加功能，但偏偏某些场合离开它根本转不起来。EtherCAT呢？快得让人心跳加速，可一个配置错误就能让你半夜两点还在空荡荡的厂房里骂街。别急，咱们一段段聊。
Modbus：老古董还是压舱石？
说实话，刚入行那会儿我是真看不上Modbus。寄存器地址得手动算，功能码搞错一个位，数据就读成一团乱麻。RS-485上挂的设备一多，终端电阻忘插，整个总线就抽风——时好时坏，查起来想砸示波器。可是后来跑了上百个现场，发现一个残酷的事实：越是老旧设备，越离不开Modbus RTU。那根两芯屏蔽双绞线，拧吧拧吧就能通信，奇高的容错率。有一次在西北一个化工厂，温湿度变送器雷击后烧得面目全非，换新后ID一设，哗啦一下数据全回来了，那一刻居然有点感动。
不过话说回来，Modbus TCP的出现确实救了以太网布线。不用再跟串口转换器较劲了。但别高兴太早——实时性？不存在的。轮询机制摆在那里，节点一多延迟就肉眼可见。去年给一个水处理项目做改造，200多个从站全用Modbus TCP，上位机画面刷新像幻灯片。最后被迫把一部分流量切到Profinet，才勉强通过验收。教训：Modbus就是一把螺丝刀，别拿它当电钻使。
EtherCAT：速度与激情，还有一地的坑
第一次见识EtherCAT是在一个高速贴片机上。几十个伺服轴同步，动作快得残影都出来，延时抖动用微秒算。我当时就想：这就是未来！然后自己接手项目，脸就被打肿了。从站芯片兼容性——某欧洲品牌的驱动器，手册上标着支持CoE，结果写到SDO的时候固定返回abort code 0x06090011。翻遍论坛，最后在德国一个博客的评论里找到答案：固件版本低于2.3得手动patch ESI文件。那一刻，真是又气又乐，原来全世界工程师的苦都是一样的。

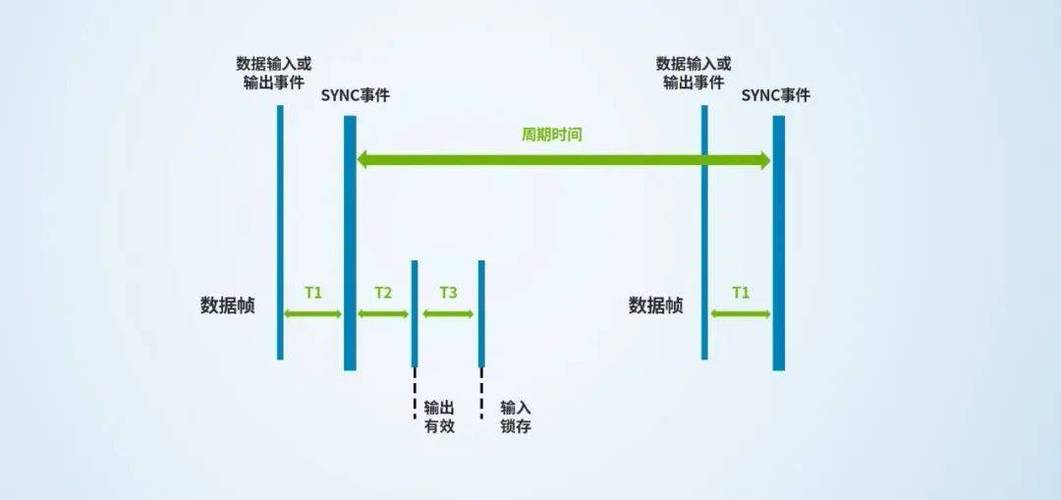

更别提分布时钟（DC）校准了。同步丢失几纳秒，高速印刷就套不准，停下来查，发现只是从站水晶振频率漂了十几个ppm。换个晶振？不，你得先学会用TwinCAT的Scope看漂移曲线，然后调整Sync0周期。这玩意就像老式挂钟，得定期去拨一拨。❗所以，如果用EtherCAT，务必把电源模块的散热做好；温度一高，时钟源稳定性直线下降。
问：中小型项目，预算有限，到底选Modbus还是EtherCAT？
答：看你控制精度。如果只是温度采集、开关量控制，Modbus TCP妥妥的，成本低到可以忽略。但若涉及多轴插补、高速计数，就别省那点从站芯片的钱了——后期补丁费用远高于硬件差价。我的粗暴划分：低于10个伺服、速度要求不高，Modbus或CANopen；超过20轴，硬实时，直接上EtherCAT，哪怕用国产从站方案也得咬牙。
Profinet与EtherNet/IP：豪门的游戏
这两家像极了当年的Betamax和VHS。Profinet背靠西门子，IRT等时同步做得丝滑，但生态封闭——你想用一个第三方的扫码枪？先找GSDML文件，找不到就得跪求原厂，原厂可能还不搭理你。EtherNet/IP则是罗克韦尔的亲儿子，CIP协议一统江湖，可组态软件里那成千上万的参数，稍不留神就触发隐式报文连接断开。💡建议：如果工厂整体是西门子体系，别犹豫，Profinet，省心。如果AB的控制器多，那就EtherNet/IP，虽然接线和环网冗余让你头大，但至少一家人不打一家人。
不过有个趋势挺明显：OPC UA over TSN正在一步步蚕食传统现场总线的地盘。控制器到控制器直接对等通信，带宽共享且微秒级同步。我在实验室测过一套原型，三家的伺服居然真的互通了——当场差点老泪纵横。但现实是，大量存量设备不支持TSN，更新换代至少还得十年。所以，现在谈取代还早。
问：现场总线突然中断，怎么快速排查？
答：先别急着动软件配置。物理层问题占七成。Modbus就查终端电阻、偏置电压、屏蔽层单端接地；EtherCAT看链路状态LED、PDI watchdog timeout计数；Profinet重点检查IRT端口是否被硬件过滤。我习惯包里常备一个小型的Rif-line Analyzer，比万用表靠谱。另外，日志！日志！没开诊断日志的系统，就是在裸奔。
工业现场总线从来不是单纯的技术选型，它是妥协的艺术——在成本、实时性、可维护性之间走钢丝。你有满墙的标准，可一到车间，老师傅一句“我不管什么协议，这机器能动就行”就能让你半夜加班。但也就这些鸡飞狗跳，让干这行的人，在骂完街之后，还能擦擦汗接着干。对吧。
