2025年,计算机辅助设计(CAD)已经彻底变了——一个老机械设计师的碎碎念

我第一次打开AutoCAD R12的时候,硬盘还在嘎吱嘎吱响。那时候觉得这玩意儿真神了,一根线、一个圆,咔嗒咔嗒就能出图。现在?哈。上周用云CAD协同改一个齿轮箱模型,同事在地球另一边同步拖拽参数,我一边喝着咖啡一边看实时渲染刷新——说实话,我愣了好几秒。时代真的变了,而且变得我有点慌。

机械设计师使用AutoCAD R12老式界面工作场景
机械设计师使用AutoCAD R12老式界面工作场景


从二维到三维到云端,CAD的进化真不是一句两句能说清的

二十年前我们争论的是R14好用还是2000版好用,现在呢?SolidWorks、CATIA、NX、Fusion 360……光列个清单就得喘口气。别说,三维参数化建模刚出来时,我是抗拒的。 “画二维图足够了啊,干嘛搞那么花哨?” 结果第一次用SolidWorks做一个减速器装配,发现改个齿数,整个模型自动更新——哎哟,我当时猛地拍了一下大腿,把旁边同事吓一跳。那种感觉,就像从手锯突然换成了激光切割。

不过话说回来,云CAD这东西,我是去年才真正接纳的。之前总觉得数据放在别人服务器上不安全。但有一次出差,忘带移动硬盘,客户那边急着要改一个夹具方案——绝望之中用浏览器登录了Onshape,居然硬着头皮改完了。虽然网络卡顿的时候想砸键盘,但那种随时随地能摸到模型的爽感,治好了我的“文件恐慌症”。实时协同编辑功能更绝:几个工程师同时在一个装配体上干活,谁改了哪颗螺丝,直接弹窗提醒,再也不用发几十封邮件来回确认版本了。

问:这年头刚入行的年轻人,还有必要学二维CAD吗?还是直接上手三维?
答:这个问题我被问过不下五十次。我的回答永远都是:必须学,但别只学那个。二维图是工程界的“普通话”,公差标注、形位公差、表面粗糙度——这些东西三维模型表达得糊里糊涂。见过不少年轻人,三维玩得飞起,出张工程图错漏百出。但是也别在AutoCAD上死磕两年,一个月够用了,赶紧补上Inventor或SolidWorks,再摸一摸云端协作工具。二维是地基,三维是楼,云是电梯,你都用得上。

工程机械三维模型实时协同编辑界面截图
工程机械三维模型实时协同编辑界面截图


参数化设计的陷阱:我踩过的坑你们就别再踩了

参数化——听着高端吧?方程式驱动的几何关系,牵一发而动全身。但说实话,搞不好就是灾难。我记得2018年设计一个非标输送线,过度沉迷全参数化,所有尺寸全部关联公式,结果方案评审时客户说“滚简直径加大5毫米”,我改了那个主控参数——啪!整个模型炸了,一百多个报错。当时会议室安静得能听见心跳。从那以后我学乖了:关键配合用参数,非关键特征直接锁定。别追求完美数学模型,车间里师傅还拿角磨机修毛刺呢,对吧。

还有一个大坑:Top-Down设计固然好,多实体关联,但文件一大、参考一多,换个电脑打开就断链子。现在我习惯在主骨架零件里定义所有接口,其他零件只读不写,崩溃率降了九成。这也算血泪教训了。💡

问:参数化设计是不是越复杂、越智能越好?
答:根本不是!参数化的核心是“可控制的变更”,不是炫技。我见过一个哥们用方程式画了个阿基米德螺旋线驱动的机构,帅是帅,但现场装配错了一点就卡死,最后全拆了换固定槽轮。真正牛逼的设计,是改一个值就能自适应90%工况,剩下的10%靠工程判断。记住:简单的参数化比复杂的自动化更有生命力。✅

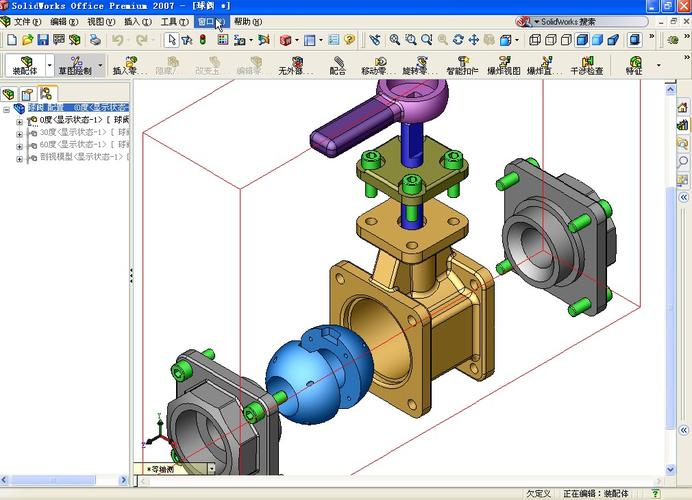

机械参数化建模爆炸视图与方程式列表并列
机械参数化建模爆炸视图与方程式列表并列


AI和云CAD到底能不能替代老派设计师?

AI和云CAD到底能不能替代老派设计师?
AI和云CAD到底能不能替代老派设计师?
去年开始,Generative Design(生成式设计)这个词轰炸了我的朋友圈。输入载荷、约束、材料,AI给你“长”出一堆骨骼惊奇的方案。我试了试,确实吓人——有的结构看着像外星生物,但应力分析完美。刚开始觉得饭碗要丢,后来想通了:AI算出的东西缺乏“制造感”。它不考虑你用几轴CNC、铸件拔模斜度给多少、工人手能不能伸进去拧螺丝。这些,还得靠我们这种老家伙。

而且坦白讲,现在云CAD搭配AI插件,让人又爱又恨。爱的是自动检查干涉、智能推荐公差配合,恨的是它动不动建议“优化拓扑”,然后给你个没法铸造的镂空架子。❗我现在的态度:用AI当超级参谋,不当指挥官。它出点子的速度确实快,但最后拍板那一下,必须是人。

最近还发现个趋势——实时渲染和VR评审。以前出效果图得等半天,现在直接在Enscape里行走。上周给客户展示产线方案,他们戴着VR头显在里面指指点点:“这个操作台太高了,女工够不着。” 马上拖拽调整,即时反馈。这种沉浸感,比一百页PPT都有用。所以说,工具在变,但解决实际问题的本质没变。

行了,写着写着又激动了。其实就想说,计算机辅助设计(CAD)发展到今天,早就不是单纯的“电子图板”了,它是一个从概念到制造、从单人作战到全球协同的生态。而我们这些搞机械的,别被新名词吓住,也别排斥,挑对自己最趁手的家伙,把东西造出来,才是正经事。
