变频驱动(VFD)选型六大坑,踩过一个算你狠

上周去一个铸造厂,现场那台 250kW 的辊道电机又崩了——IGBT 炸得黑乎乎一片,模块都烧穿了。厂长叼着烟在车间门口叹气:“这变频器才换了半年多……”我瞟了眼铭牌:某小牌子的通用型 VFD,参数表上的恒转矩区标得挺高,但散热片薄得像纸,柜内连个防尘棉都没有。这种事儿,说实话,怪谁呢?

工业变频驱动控制柜内部烧毁IGBT的维修现场图
工业变频驱动控制柜内部烧毁IGBT的维修现场图

选变频驱动(VFD)这事儿,十个人有八个会掉坑。不是参数没吃透,就是被销售忽悠,再不然就是省钱省错了地方。今天不聊虚的,把我这些年碰上的血泪教训一条条掰开揉碎了讲。你哪怕记住一条,将来都能少赔几万块。

坑一:功率匹配只看千瓦,不看工况

很多人选型就对着电机铭牌,比如电机标 37kW,就买个 37kW 的 VFD。大错特错。💡 你得看负载类型。搅拌机、破碎机这类恒转矩负载,启动瞬间扭矩需求能冲到额定值的 180%,你要是选得刚刚好——轻则报过流,重则跳过压直接锁机。还有,海拔超过 1000 米必须降容,环境温度超过 40℃ 也跑不了,每升高 5℃ 降容 5%~10%。这些数据,《变频器工程手册》上白纸黑字,但就是有人不看。上次有个用户把柜子塞在锅炉房角落里,夏天室温 55℃,三个月烧了两台。这能赖变频器质量差吗?

再说重载应用,比如起重机起升,变频驱动(VFD)的过载能力必须达到 150% / 60s,甚至 180% / 30s。轻载型的一般只有 120% / 1min,根本扛不住。选错了,那怕你用再好的牌子,也是摆设。

坑二:谐波治理当儿戏,最后烧了 PLC

这年头,几乎没人不知道 VFD 有谐波。但真正当回事的有几个?前阵子一个灌装线,每隔几天就乱停一次,查下来是 PLC 的通讯线被谐波干扰得哭爹喊娘。拿示波器一打——OMG,电压总畸变率 THDu 飙到 9%!而国标 GB/T 14549 要求低压电网 THDu 不能超过 5%。最终他们不情不愿地加了输入电抗器,又给通讯线套了磁环,问题才算消停。其实早该这样,土建时多掏千把块钱的事。

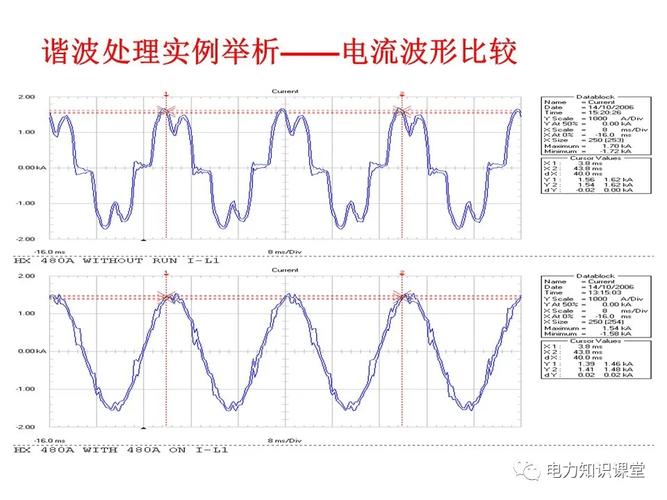

变频驱动输出谐波干扰示波器畸变波形图
变频驱动输出谐波干扰示波器畸变波形图

这里说个冷知识:内置直流电抗器的 VFD,对谐波抑制效果比单独在进线侧加交流电抗器要强。功率越大越明显。可大多数小功率段的产品,为省成本都给你用薄膜电容替代,根本不带直流电抗。买的时候你得多问一句。

坑三:电缆选型瞎凑合,电机绝缘提前废

VFD 输出的是 PWM 波,尖峰电压能冲到直流母线的两倍,加上长电缆的反射效应,电机端子的电压可能高得吓人。我就见过一个案例:90kW 电机,用了两根并联的非屏蔽电缆,长度不过 60 米,运行半年绕组就击穿了。拆开后线圈上一排排米粒大的烧黑点。❗ 关键教训:变频电机必须用屏蔽电缆,而且长度一旦超过 100 米,最好加输出电抗器或者 du/dt 滤波器。若是距离超过 300 米,老老实实上正弦波滤波器,别心疼那点钱。

电缆选型还有一个细节:载波频率。有些人为追求“静音”,把载波调得死高。哈,电机是安静了,但电缆的分布电容、漏电流全冒出来了,白白增加损耗。除非特殊场合,载波频率设 2~4kHz 足够了,既保证性能又保护电机。

QA问答:现实里最让人纠结的几个问题

问:我能不能用一台 VFD 拖多台电机?
答:能,但极不推荐。除非每台电机功率极小,且都是同步启停、负载特性一致。否则,保护协调会是你一辈子的噩梦。一旦其中一台过载,VFD 要么全体跳闸,要么等你发现时那台电机早就闷声烧毁了。工业现场还是乖乖一拖一,顶多用级联模式,别图省事。

问:VFD 号称节能 20%~30%,为啥我装了电费没降?
答:醒醒,VFD 本身不产生能量。它的节能逻辑在于变转速适应负载需求,比如风机、水泵这类平方转矩负载,转速降到 80%,功率消耗会跌到 51% 左右。但前提是你原来的系统存在严重“大马拉小车”或者阀门节流浪费。如果你的电机本来就跑在额定点附近,你换上 VFD 再降速反而可能降低效率,因为 VFD 自身也有损耗。所以,节不节能得看工艺,不是买个变频器就能当神拜。

坑四:忽略环境细节,等于花钱买炸弹

粉尘,潮湿,腐蚀气体——这三样是 VFD 的隐形杀手。特别是导电粉尘,像石墨厂、金属打磨车间,那玩意儿钻进机壳附着在 PCB 上,不出俩月准给你来次短路。对策?柜体必须 IP5X 以上密封,内部轻微正压通风。别以为装个防尘滤网就万事大吉,滤网若不定期换,积灰反而会成为保温层,散热更差。唉,这种小地方,经常是厂里谁都不管。

潮湿也是,环境相对湿度长期高于 90% 又不加热除湿,DC 母线电容会慢慢降解,最后容量下降母线电压纹波恶化。等到报欠压保护时,往往电容已经鼓包流液了。所以现场检查,电容顶部的十字泄压口是否凸起,是必看项。

坑五:调试时忽视机械共振,导致断轴

这属于隐蔽性极强的高级坑。有些机械设备,比如长轴搅拌器、大型风机,在某一特定转速区间会出现强烈共振。如果你调试时只是让机器从头转到尾,没去监听各转速段的异响,那就埋雷了。我就经历过:一台 75kW 双螺杆挤出机,投产不到一周减速机高速轴齐根断裂。回头查看 VFD 的历史数据,发现在 32Hz 左右持续运行了三个小时。后来用振动分析仪一测,确有其兽。最后通过设置跳跃频率(Skip Frequency)避开了 30~35Hz 这个区间,同时加固支架,才彻底根治。

这个小设置,参数表里就那么几个数字,但不管它,真可能出人命——换成冲压机械,共振区间可能导致设备解体。

坑六:老旧电机直接上 VFD,绝缘崩溃

不少厂搞节能改造,把古董电机直接接到 VFD 上。图啥?省个变频电机的钱。问题来了,普通电机绝缘系统不是针对频繁峰值电压设计的,尤其绕组端部、相间绝缘薄弱。用上几个月,匝间短路慢慢发展,最后对地击穿。如果是 380V 电网,VFD 的峰值电压可达 1200V 以上,而老式绝缘可能只能耐压 1500V 左右,裕量极小。若要硬改,至少得降低载波频率、加装输出滤波器,并定期做绝缘电阻测试。当然最稳妥的还是换变频专用电机,最少也得是强化绝缘的。

说了这么多,你可能会觉得,不就是个变频器吗,怎么比娶媳妇还讲究。是啊,当一个元件既要出力又要扛干扰,还得适应恶劣环境时,它就不再是你想的那种“即插即用”了。下次项目选型,不妨把这篇文章翻出来再看看。哪怕只记住一点“加输入电抗器”,你的系统稳定性就能提升一个台阶。

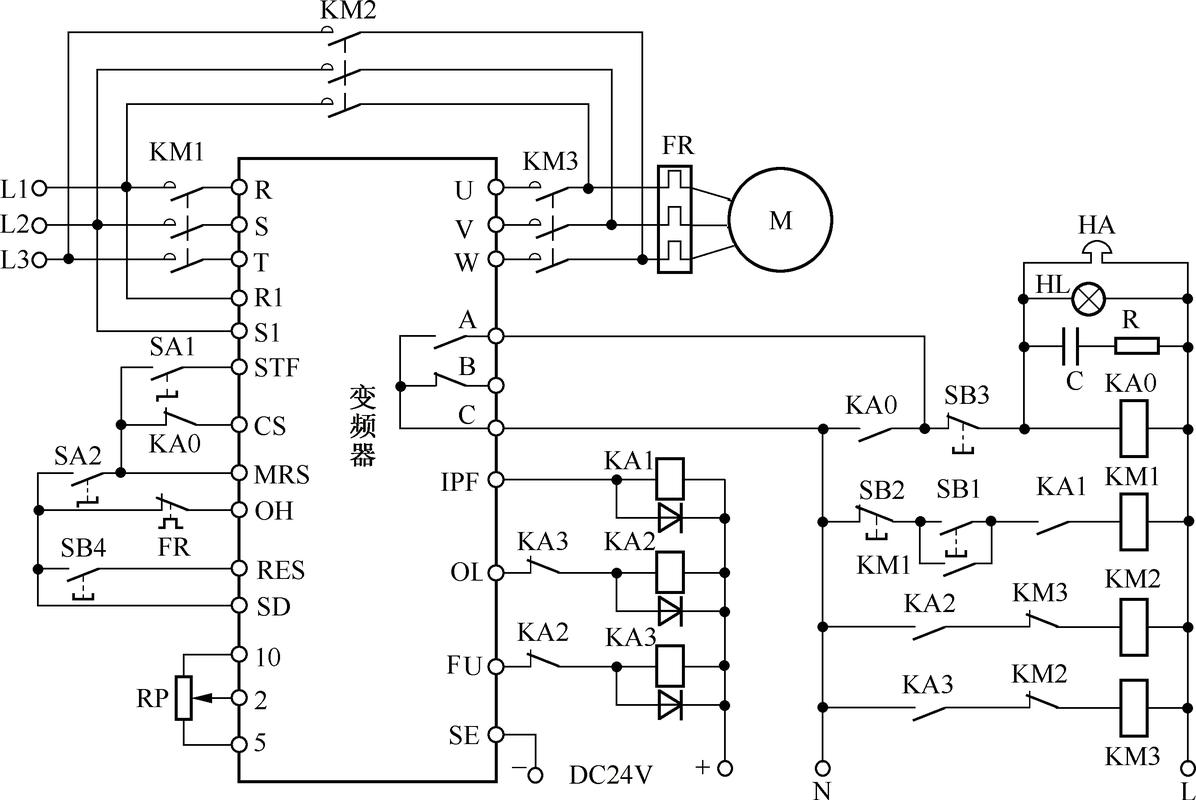

变频驱动系统完整控制柜内部布局与接线实例
变频驱动系统完整控制柜内部布局与接线实例

选型、安装、调试,每一步都是细节的累积。工业场上,从来都是小事儿决定生死。好好对你的 VFD,它才能好好帮你攒钱。
