选型第一坑：惯量比，被低估的魔鬼

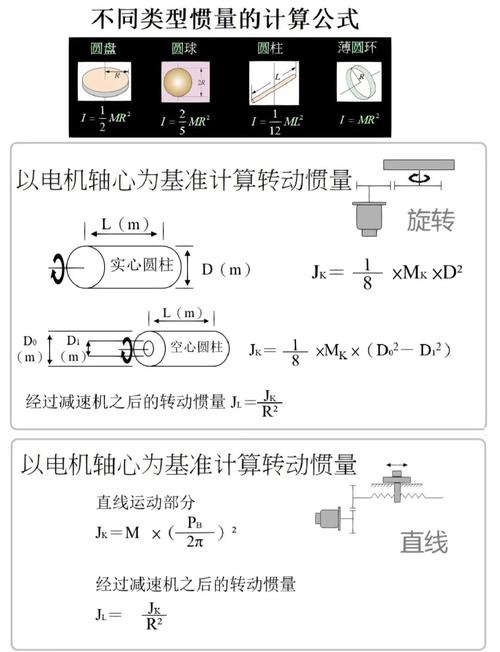

很多新手——也包括当年的我——选伺服电机只看功率、转速、扭矩。够了？远远不够。 记得有次做圆盘分度，负载是大转盘，惯量高得离谱。我按静态扭矩算了个2kW电机，结果定位时要么过冲，要么整定时间慢得像老牛拉车。最后把惯量比一算：电机转子惯量 vs 折算负载惯量，比例超过了20:1！ 伺服电机的惯量比直接决定系统响应速度和稳定性。通常要求负载惯量小于电机惯量的10–30倍，精密场合甚至要求5倍以内。那台设备最后换了大惯量电机，并加了减速机，问题才解决。
调参玄学：增益、滤波器与那一丝丝电流尖啸

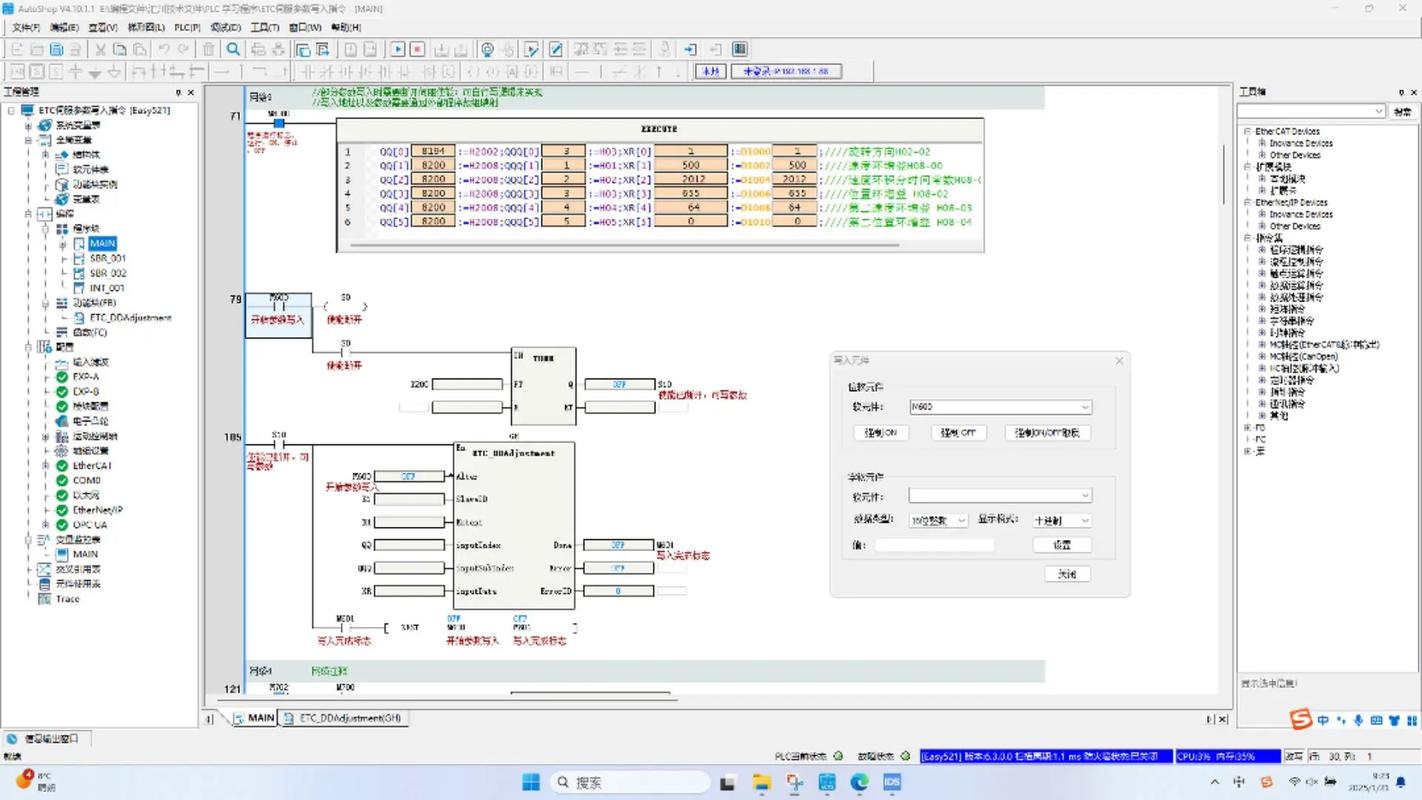

驱动器里几十个参数，位置环比例增益、速度环积分时间常数、转矩滤波器……看着头疼。但说穿了，就三层闭环：电流环（最内层）、速度环、位置环（最外层）。 电流环一般出厂已优化，我们主要折腾速度和位置环。我的习惯是：先把积分关掉，纯比例增益往上加，直到电机出现高频震动——那种“滋滋”的声音，耳朵能听出来。然后回调10–20%，再慢慢加积分消除静差。 但有一次在龙门铣上用了这招，Z轴在某个速度点剧烈共振，整个床身都在抖。我试了各种增益组合都不行。最后请出陷波滤波器，在频谱里抓到了共振频率，设了三个陷波点才压住。❗这个功能不是所有低端驱动器都有，选型时留个心。 现在很多伺服支持自适应调谐，按一下就能自动测定负载惯量并设置PID，像三菱的MR-J4、汇川的SV660N，确实省事。但我仍建议手动复核，尤其是刚性连接、长行程皮带等特殊场合。AI有时候也犯傻。

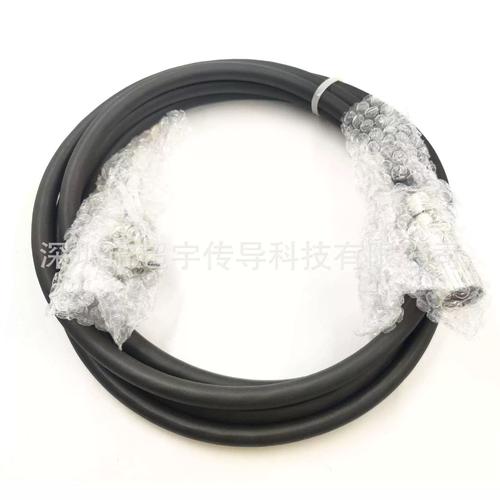

编码器与电缆：细节里的魔鬼巢穴
通讯与同步：从脉冲到总线的进化
早些年伺服都靠脉冲+方向控制，接线多、速度慢、易丢脉冲。现在基本都用总线：EtherCAT、PROFINET、MECHATROLINK…… 尤其是EtherCAT，已成为事实标准，微秒级同步，菊花链拓扑，省线。 上个月刚改造了一套旧线，把六个轴的脉冲控制换成汇川EtherCAT伺服+倍福PLC，节拍从每分钟45件提到62件。最关键的是，同步跟随误差从原来的±0.5mm稳定到±0.05mm。效果惊人。✅ 但总线伺服调试有个新坑：分布式时钟（DC）同步没设好，从站之间会随机漂移。一定要在从站扫描后检查DC偏移，确保所有轴的参考时钟一致。 还有，现在很多伺服内置了“工艺块”，比如内置电子凸轮、张力控制，直接在驱动器层面执行，减轻控制器负担。比如枕式包装机的横封轴，用驱动器内部的凸轮表，比PLC运算快得多。 一个问题：多轴运动时，到底用位置模式还是速度模式还是转矩模式？ 答案取决于工艺。例如收放卷，通常用转矩模式做张力闭环；而点到点定位，位置模式当然首选。但最近做一个涂布机，我发现用速度模式+前馈更好，响应更快，超调更小。具体问题得实测波形。问与答：现场常见灵魂拷问
问：伺服电机在某个速度区间持续震动，怎么都调不好，是不是电机坏了？
答：先别急着换电机。大概率是机械共振，用驱动器自带的频响分析功能（或外接振动传感器）找出共振频率，然后设置陷波滤波器。如果驱动器没有此功能，可以微调电机安装刚度、加减震垫，或者尝试避开该速度段。若震动出现在整个速度范围内，检查增益是否过高，或编码器信号是否干净。
问：伺服电机停下来时总有一个小角度过冲，如何消除？
答：通常是位置环比例增益过高，或速度前馈不足。降低位置增益，微调速度前馈系数。另外，检查停止时的“到位信号”逻辑，有些系统会在位置误差小于某个窗口时提前切断指令，导致过冲假象。也可以启用驱动器的“模型跟踪控制”，它会根据负载模型预测动作，减小过冲。
问：伺服电机接线没问题，但上电就报过流，哪里出问题？
答：这种情况我最怕。首先确认电机与驱动器功率匹配，其次检查UVW相序是否正确，再次看电机参数（极对数、电阻、电感）是否输入正确。如果用了外部再生电阻，检查其阻值与功率是否符合要求。都好的话，断开电机负载，用手盘动电机轴是否卡住？我就曾碰到客户把联轴器螺丝拧得太紧，锁死了轴承！——最后一步，换个驱动器交叉验证，排除硬件故障。

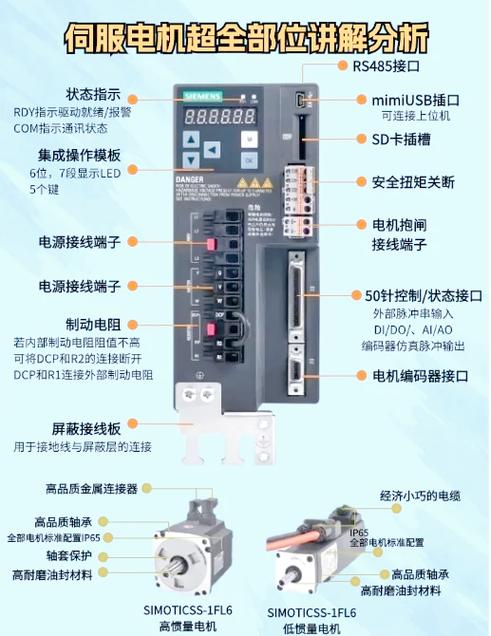

趋势与反思：伺服电机的智能边界
