减速机选型翻车实录：那些厂家不会告诉你的残酷真相

上个月，一个用了不到半年的摆线针轮减速机直接断齿了。现场一片狼藉。我盯着那堆碎铁渣子，心里骂了句脏话。选型又翻车了。

说实话，这事儿太常见。很多工程师对着样本册机械地算扭矩、算速比，结果装上去要么发热严重，要么漏油，不出半年准报废。为啥？因为样本上的数据，尤其是在国产某些品牌那里，水分大得能养鱼。

别再迷信样本参数了

选型第一步，实际工况转矩绝不是样本上那个漂亮数字。你得考虑频繁启停的冲击系数，考虑高温环境下油封老化导致的扭矩损失。我见过最离谱的案例，一个搅拌器减速机，厂家标称额定扭矩8000Nm，结果我们用下来实际负载才6000Nm就咔咔响。拆开一看，齿轮点蚀得一塌糊涂。后来一查，那家厂子的“额定扭矩”是实验室恒温20℃、纯理论啮合状态下的计算值，而我们现场环境温度长期60℃，润滑油黏度下降了一半都不止。

所以，我现在的习惯是，拿到样本参数先打个7折。如果工况有冲击，再打8折。别嫌保守。修一次减速机的停机损失，够你买十台新机。

润滑——被低估的杀手

谈到润滑，很多人觉得不就是加个油嘛。错！减速机80%的早期失效都跟润滑有关。去年我处理过一台R系列斜齿轮减速机，用户用了号称“万能”的锂基脂，结果半年不到高速轴轴承就卡死了。拆出来看，油脂已经结成硬块，根本起不到润滑作用。原因？高速时离心力把油脂甩开，基底油流失，皂基干结。正确的做法是，高速级必须用流动性好的合成油，或者油浴润滑。低速重载用高黏度齿轮油，但很多人根本不管黏度等级，随便抓一桶就往里灌。

油品混用更是大忌。之前遇到一个维修工，把不同品牌的极压齿轮油混着加，结果添加剂反应，产生大量泡沫和油泥，整个油路堵死。减速机高温报警跳机，生产线停了一天。这种低级错误，说出去都丢人。

问：怎么判断润滑油该换了？

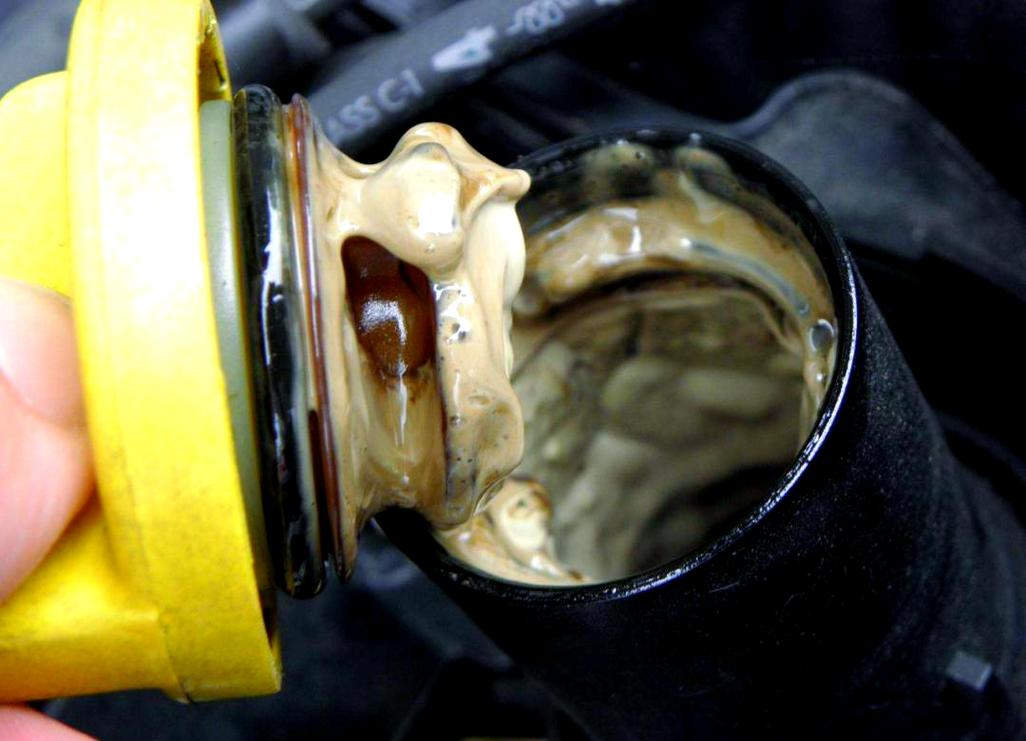

答：别光看颜色。新油金黄油亮，用久了发黑正常。关键看黏度变化和污染度。简单的办法，弄个黏度计测一下，如果黏度变化超过15%，换。没仪器？用手指捻一下，感觉明显变稀或者有颗粒感，赶紧换。还有油中含水量，如果超过500ppm，立刻换油。我见过最夸张的，减速机运行一年没换油，放出来的油像芝麻酱，里面混着金属碎屑和水。齿轮能撑那么久真是奇迹。

问：减速机选型时，样本上的服务系数到底怎么取？

答：样本上的服务系数通常分A、B、C三类工况，但那个太笼统。我都是自己算。比如，连续运行16小时以上的，系数至少1.2起步。如果有频繁正反转，1.4以上。如果是起重机起升机构，别犹豫，直接拉到1.5，甚至2.0。因为关键时刻，那是要命的。我见过用1.1做建筑卷扬机减速机，结果重载下滑，差点出人命。服务系数省不得，那点成本比起事故来，屁都不是。

安装调试，魔鬼在细节

安装时，对中是最被忽视的环节。有一次，一个钳工装完减速机，电机与减速机联轴器直接用螺栓硬拽到位，结果运行起来振动超标，三个月后输入轴油封漏油，轴颈都磨出槽了。用百分表打下径向跳动，偏了0.5mm。标准要求一般0.05mm以内。他那个偏差，等于一启动就给轴加了个弯曲应力，能好才怪。

还有，地脚螺栓紧固力矩。很多工人凭感觉，觉得拧紧了就行。实际上力矩不均会导致箱体变形，齿轮啮合偏载。我用扭矩扳手逐一校准过，同样的减速机，紧固匀称后噪声直接降了5分贝。5分贝啊，那是什么概念？安静得像换了台新机。

另外，安装后首次加油，必须从干净的加油口加，别图省事打开观察盖就倒，那样灰尘铁屑全进去了。我强制要求现场用带滤网的加油小车，有些人还不乐意，说麻烦。结果呢？没用过滤的，没几天就出现齿面划伤，老板问起来，自己打脸。

供应链里的猫腻

现在减速机市场鱼龙混杂。同样的型号，价差能有一倍多。我拆过一台仿制德国某品牌的减速机，外观几乎一模一样，但里面的轴承是杂牌，齿轮精度差两级，箱体铸造砂眼还能用腻子补——天知道能用多久。所以，选择靠谱供应商，认准原厂代理，别贪便宜。尤其关键工位，宁可多花点钱买原装进口，因为停机一小时损失可能就是几十万，那点价差算个啥？

还有翻新减速机。市场上有些“库存机”其实是翻新货，换了劣质油封轴承，喷个漆就当新的卖。有条件的，收货时一定要求做空载试运转，测振动频谱和油温。我就靠这招揪出过三台翻新机，振动值超标，油温偏高，退货了。

说实话，减速机这东西，技术很成熟，但踩坑的人年年都有。不是产品不行，是用的人太想当然了。选型时拍脑袋，安装时图省事，维护时舍不得投入，最后出了故障又骂厂家东西差。对吧？就是这么个理。

最后总结一句：对待减速机，得有点敬畏心。它虽然只是个传动部件，但整个生产线都靠它转。你糊弄它，它关键时候一定糊弄你。💡
