价值流图（VSM）：画了三年，昨天气得我把纸撕了

画了三年价值流图，上周被一个德国顾问批得体无完肤。说实话那一瞬间——手都在抖，当着二十几个主管的面。他说：你们这不是改善工具，是给客户看的壁纸。 我张了张嘴，一个字没说出来。因为他说对了。价值流图（VSM）这东西，引入国内少说二十年了。二十年啊。结果呢？大部分工厂还在拿它当高级流程图用，画完了挂墙上落灰。每年客户审核前擦一擦，审核完了继续落灰。💡

为什么会这样？我花了整晚复盘，发现根子就一个：我们把VSM当成了绘图作业，而不是暴露问题的X光机。

别急着画图，先把脚走废

现在的顾问培训VSM，第一天就教画图标：供应商框、客户框、生产过程框，三角形库存，闪电箭头……然后给大家打印标准模板，填数字。大错特错！丰田那帮人当年搞VSM，最核心的动作根本不是画图，是亲自去现场，跟着一个零件从头走到尾。测时间，数库存，记录切换频次。这活没有任何捷径——你坐在办公室里打开ERP拉报表，画出来的图数据再漂亮也是假的。问：那我用生产日报的数据填VSM不行吗？还能省下走路的时间。答：绝对不行！ERP里的标准工时和实际节拍经常差30%以上——我见过最离谱的，系统里C/T 45秒，现场秒表一掐：92秒。因为标准工时没算上下料、自检、去毛刺这些非增值动作。VSM追求的恰恰是总周期时间里的每一秒浪费，你拿系统数据骗自己，还改善什么？再说库存。ERP里的WIP数据是财务口径，现场在制品堆得像山一样，账上只记了一半。你不去现场数清楚，将来算增值比的时候怎么死的都不知道。所以我的规矩现在很粗暴：画VSM前，核心团队每人跟着物料走三圈。第一圈看流动，第二圈掐秒表，第三圈数库存。走完这三圈，大家对现状的认知已经吵翻天了。

爆一个猛料：增值比0.2%算正常？

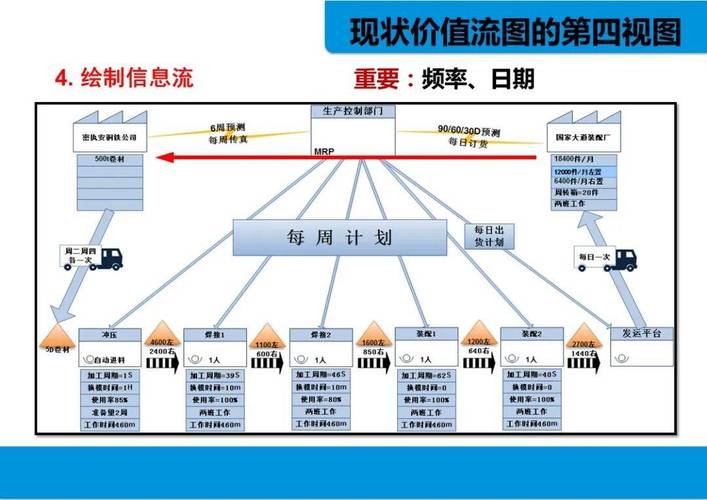

第一次算完自家钣金线的增值比，我盯着那个数字——0.18%——后背发凉。换句话说，零件从钢板变成机柜，花了整整17天，真正被冲压、折弯、焊接的时间加起来才……43分钟。其余时间全在等：等叉车，等前工序，等计划员改优先级。这就是价值流图最狠的地方，它用最直观的时间线把掩盖的浪费撕开给你看。很多人画VSM就画个物料流，信息流随便画根虚线连过去，写上“每周计划”完事。千万别！信息流往往比物料流更烂。生产计划怎么下？是ERP跑MRP，还是计划员Excel排？换模指令怎么传递？质量异常信息多久反馈到上一站？这些玩意儿不画清楚，你根本搞不清为啥库存那么高。

我记得有一家浙江的汽配厂，VSM画出来发现：一段不到20米的U型线，信息居然要绕三个部门——计划部打单子给车间办公室，办公室文员录进MES，班长再从MES终端看任务。如果班长直接跟计划员吼一嗓子就能解决的事，非要绕15分钟。这种荒谬，不画图谁能想到？问：那画完现状图，未来图怎么画？是不是直接把库存三角形删掉一半就完事了？答：哈哈哈，我以前也这么干！结果被现实按在地上摩擦。未来状态图必须基于客户节拍（Takt Time）来设计连续流，绝不是拍脑袋减库存。先算清楚——客户每分钟需求几件，你的每道工序能否稳定在这个节拍下工作。如果不行，瓶颈工序必须拆分或合并。然后才是建立拉动和超市系统。最忌讳的是跳过可行性，直接在纸上画出“完美”的单件流。醒醒吧，没有缓冲空间的流动线，一个换模就能让你全线停摆。

数字化时代的VSM：别让屏幕骗了你

现在满世界讲工业4.0，数据大屏花花绿绿。好多人觉得VSM过时了：“我有MES系统，实时数据不比纸上画的强？” 这就掉进了另一个大坑。数字系统最大的缺点是什么？它只显示结果，不暴露流程逻辑的愚蠢。大屏上库存水位变红，你知道库存高了，但不知道为什么高。VSM恰恰是把流程之间的依赖关系、信息断裂点全部可视化出来——这是任何数字看板都替代不了的思考过程。更狠的一招：把实时数据叠到价值流图上。欧洲有些厂已经在做——画好一张电子VSM底图，每个工序旁浮动显示今天的实际节拍、故障率、切换时间，数据来自机联网。然后开每日复盘会，围着这张活地图吵：为什么今天冲压这里的WIP又堆起来了？哦，因为昨天夜班换了新手，节拍掉了12%。这种把VSM当成作战沙盘的用法，才是它未来的方向。有一回我跟团队说：“谁再强调‘我们的数字化程度已经很高了’，我就让他用粉笔在地上重画价值流图。” 因为粉笔没法糊弄，错了就擦，擦完再画，画到你彻底想清楚为止。最后唠叨一句——价值流图不是交付给精益办的作业，它是你自己的镜子。照妖镜那种。敢不敢照，照完认不认，才是关键。不然，撕了那张纸也活该。
