计算机辅助工程(CAE)实战:那些仿真翻车与顿悟时刻

干了十年仿真,最怕听到的一句话就是——“你怎么算的跟实验差这么多?”

说起来都是泪。记得早年做一个变速箱壳体强度分析,ABAQUS里跑得溜光水滑,结果一上台架直接裂了……材料参数?边界条件?网格?挨个排查,最后发现是单位制搞错了——我把N和mm混一起,应力差了三个数量级。CAE这玩意,陷阱比明坑多。

那次之后我养成了一个习惯:不管多简单的模型,先跑一个手算能核对的工况。对吧,信软件?不如信自己。

CAE工程师检查仿真与试验对比图
CAE工程师检查仿真与试验对比图

网格划分的玄学?不,是物理

网格画多了,什么奇葩都见过。六面体、四面体、楔形、金字塔……听起来像玩积木。可一旦应力集中处画不好,有限元分析(FEA)就给你脸色看。说实话,我见过用四面体算出的应力比六面体高30%的案例,就因为在圆角处没控制好。

但也不是一味加密就好。应力奇异,都知道吧?直角边理论上应力无穷大,网格越密,数值越离谱。新手往往死扣“网格独立性验证”,结果把奇异点的应力当真了——然后开始加厚壁厚,重量蹭蹭涨。其实很多时候,物理上根本不会出现那种应力。

问:为什么我细化网格后应力反而更大了?
答:仔细看位置,是不是在尖锐凹角或刚性连接处。如果是,恭喜你,中奖了——应力奇异。解决思路:要么改几何,加圆角;要么改用子模型,远离奇异区域评估;如果非要看那里,就做“应力线性化”,按ASME标准处理。别傻傻盯着一个点。

还有接触分析……噩梦啊。螺栓预紧力、过盈配合、摩擦系数,哪一个参数调不好,收敛曲线就上蹿下跳。我试过在一个法兰盘接触里调了半个月,最后发现是两个面初始间隙设大了0.01mm。就这么点事,算死个人。

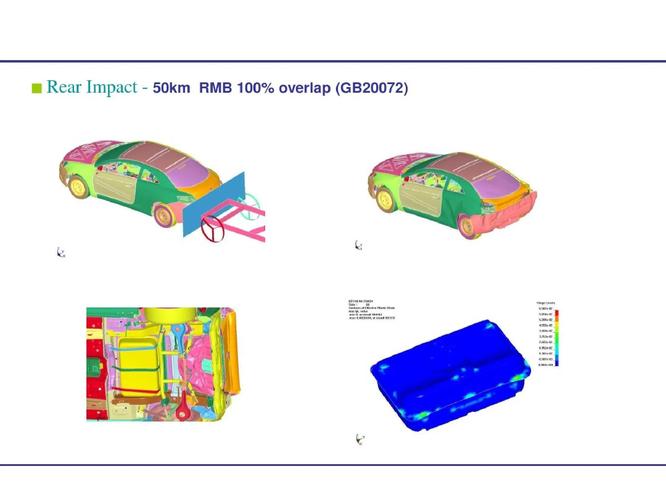

汽车零部件CAE接触分析结果云图
汽车零部件CAE接触分析结果云图

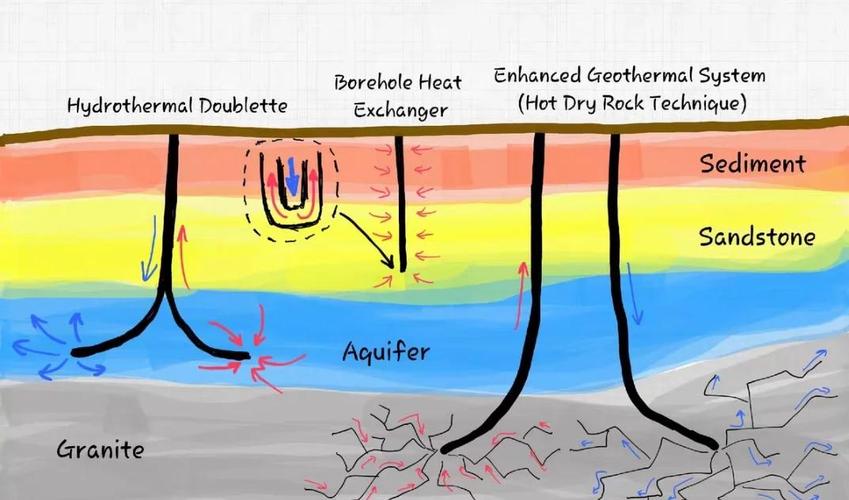

当多物理场耦合变成一场噩梦

当多物理场耦合变成一场噩梦
当多物理场耦合变成一场噩梦

单一物理场已经够烦了,要是再把流场、温度场、电磁场搅在一起……那酸爽。

我主导过一个计算流体动力学(CFD)和结构耦合的项目,热交换器。流体侧用Fluent,固体侧用ANSYS Mechanical,中间靠System Coupling传数据。第一次跑的时候,才迭代五步就发散,直接报错。排查到崩溃——原来是网格在交界面上的节点没有一一对应,数据映射时能量不守恒。多物理场仿真,难点往往不在物理本身,在数据传递。

后来学乖了,统一用多物理场耦合平台,比如COMSOL或ANSYS Workbench内的联动。虽然慢得像老牛拉车,但至少不会莫名其妙发散。不过话说回来,直接耦合矩阵大了也容易病态,内存吃饱算不完……唉,都是坑。

问:做流固耦合时总发散,除了交界面网格,还有其他原因吗?
答:时间步长和松弛因子是第一嫌疑犯。试试先单独算稳态流场作为初始条件,再慢慢开启耦合。如果涉及大变形,还得启用动网格,那个参数更敏感。另外,检查材料属性——温度变化剧烈时,比热容、热导率是不是设成常数了?实际可能是温度和压力的函数。别偷懒,偷懒就翻车。

有一次算一个阀门的流体-结构相互作用(FSI),就因为水的粘度随温度变化没给对,阀芯振动频率偏了15%,被测试工程师当场嘲笑。那一刻真想找个地缝钻进去。✅ 仿真不是按按钮,得懂背后的物理。

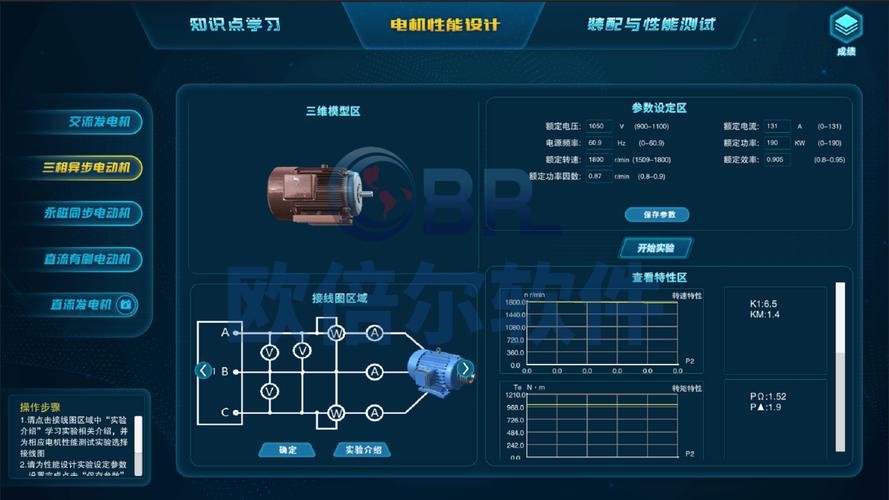

仿真驱动设计?先过数据这一关

仿真驱动设计?先过数据这一关
仿真驱动设计?先过数据这一关

现在行业里都在喊“仿真驱动设计”,听起来很美。可现实是,设计部门给的CAD模型满是破面、干涉、自由边。光修模型就耗掉一半时间。然后材料数据——供应商给的参数靠谱吗?实测过吗?很多时候是网上查的,甚至是从类似牌号拍脑袋的。

❗ 更离谱的是边界条件。一台设备的实际载荷工况是啥?现场操作工一个野蛮操作,冲击系数乘以2都不止。你按设计规范算得再准,用起来就是会断。所以我现在做分析,一定要拉上现场工程师喝杯茶,问问实际怎么用的。那些藏在经验里的“非正常工况”,才是CAE真正的价值所在。

💡 这几年兴起数字孪生和实时仿真,利用传感器数据驱动模型在线预测。噱头很大,落地很难。数据采集频率、传输延迟、模型降阶……全是难题。我们试过一个泵的PHM项目,模型降阶后精度丢了20%,报警乱响,气得车间主任要砸屏幕。这不是软件的问题,是整个生态还没成熟。

但你不能不试。毕竟,相比于物理样机一次次试错,CAE省钱省时的优势太大了。只是别把它当万能神药。计算机辅助工程(CAE),终究是辅助,决策还得靠人。

最后说个笑话:有个同事跳槽去了一家新公司,老板让他搞个仿真培训。他第一页PPT就写——“仿真的第一原则:永远别信仿真。” 全场愣住,然后狂鼓掌。

这大概就是CAE人的自嘲与清醒吧。
