计算机辅助设计（CAD）的这些年：从2D爬坑到3D作妖，云到底靠不靠谱？

十多年前，我用AutoCAD R14画一个法兰盘，圆的，上面六个螺栓孔，再标一堆公差，大半天就过去了。那时候觉得这玩意儿真先进——好歹不用趴在图板上闻氨水了，对吧？可后来有一次，车间师傅拿着图纸找过来：“小张，你这个剖面线方向不对，铸造分型面在这边，该是金属流线方向。”我盯着屏幕上密密麻麻的线条，死活想不起哪里画错了。说实话，二维CAD，用着用着就容易把人变成描图员。

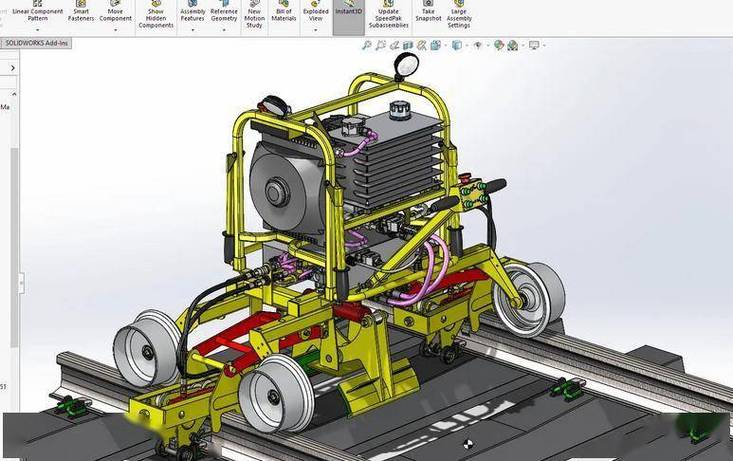

后来跳槽进了一家做非标自动化的公司，第一天就被扔过来一个装配体——减速机、联轴器、伺服电机，一百多个零件。老大说：“用SolidWorks打开，改那个支架，臂长加30毫米，干涉检查别出问题。”我当时头皮发麻。但改完之后，软件自动更新了工程图，连BOM表都跟着变了。我愣在屏幕前，差点哭出来。✅ 这才是设计啊！不是说二维没用，而是说，当你的装配关系复杂到一定程度，脑子根本模拟不过来，就得靠三维参数化。

为什么我们一开始都在2D坑里打滚？

不是不想用三维。早年间，一套Pro/E加工作站，够买辆桑塔纳。而且老工程师抵触——看不见线条，心里不踏实。他们习惯了图层的逻辑、笔号、线宽，觉得那才是精确控制。有一回，我跟一位快退休的师傅争论，他说：“你这个三维模型，转成二维图，圆角处的过渡线都不对！”我一看，还真缺了。后来发现是显示精度没调高。你看，信任的建立，需要时间。

不过话说回来，2D并没有死。现在搞工厂布局、管路原理图，还是AutoCAD快。甚至很多设备商，最终交付验收用的，还是PDF版二维图。我们车间有个钳工组长，五十多了，看不懂三维，就认准一张A0总装图。所以啊，工具在进化，但整个供应链的接受度还卡在那。你画得再华丽，下面的人接不住，就白搭。所以现在我还是会把关键尺寸标注得跟绣花一样——生怕他们看漏！

3D参数化建模：让你爱上改图，也让你恨得牙痒

参数化最大的好处，就是改。客户今天说底座加长200毫米，明天又说板厚减两个毫米。放在十年前，我得重新画俯视图、侧视图、局部放大图，再核对一遍尺寸关联。现在？点开方程式，把全局变量一调，模型“咔咔”一刷新，大部分特征自动更新。💡 但你以为省事了？噩梦在后面——模型树报一堆红黄错误，草图过约束、参考面丢失、圆角失败… 我经常对着屏幕骂：“这特么谁建的模？！哦，是我自己。”

有一次做一台包装机的抓手，用了自顶向下设计，十几处关联参考。后来市场部说爪子外形要迎合客户审美，得改曲面。我硬着头皮调，结果整个装配体乱成一团。后来学乖了，关联尽量用骨架模型，少直接跨零件引用。这种经验，书本上可不教。还有，千万别迷信所谓的“最佳实践”——每个公司的产品结构不一样，适合你的建模习惯，才是最好的。我见过有同事非要用多实体，搞得后续出图剖切困难，最后只能转成STP重新画。

问：新手学CAD，到底该从2D还是3D入手？
答：我个人的血泪教训——直接上3D。但先别碰曲面和装配，就画方块、打孔、倒角，重点理解草图约束和特征树的逻辑。等你能闭着眼把一台小减速器从零件画到装配，再回过头来画几张二维工程图，保证你对投影、剖切理解得透透的。反过来，如果先学2D，很容易养成“线型思维”，转3D时总想着拉伸一根线，而不是一个面。当然，如果你去干模具设计，或者专攻逆向工程，那又另说。

云CAD与协同设计：是未来还是噱头？

现在逢人就讲“上云”。Onshape、Fusion 360，还有SolidWorks的3DEXPERIENCE。去年我们接了个项目，三个工程师异地协同，试了一把Fusion 360。说实话，实时看到别人在动哪个零件，确实刺激。但也闹过乌龙：那边的同事刚把气缸尺寸改了，我这边还不知道，仍旧装了一下午，最后干涉检查一片红，气得我把鼠标摔了。沟通！沟通！工具再强大，没有同步的设计意图，还不如各自画好再合并。

还有数据安全这关。老板一听说模型放在别人服务器上，头摇得像拨浪鼓：“我们搞的非标设备，方案流出去，就全完了。” 所以现在混合模式：核心研发用本地PDM，简单的工装夹具或者前期概念，扔云上快速迭代。❗注意，云CAD的版本管理至今是个坑，回滚操作不够直观，一不小心就覆盖了别人的修改。上周五刚发生一次，搞得我加班到十点重建特征。

问：云CAD真的能替代桌面端吗？离了网能干活吗？
答：目前还真不行。尤其搞大型装配体，几百兆的模型，网页端缩放都卡。离网模式有，但很多高级功能用不了，只能应付简单查看。我们现场调试，老厂房里网络差，还是得笔记本装了SolidWorks带过去。云CAD更适合轻量化协同，或者教育市场。工业重度用户，至少三年内，桌面端还是主力。但变化很快，我盯着一家做拓扑优化的云平台，直接把仿真和生成式设计集成在浏览器里，那种计算强度，本地根本跑不动。也许再过五年，咱们的建模思路都会变——告诉AI边界条件，它吐出几个几何方案，咱们只做选择。

杂七杂八写了一堆，其实就一句话：CAD工具变了，但设计的本质没变——你得懂工艺、懂材料、懂人。软件永远只是笔。但选一支顺手的笔，还是能少吐点血的。你觉得呢？
