逆向工程:从破损零件到高精度数字模型的实战手记

说实话,这活儿接的时候我头皮发麻。图纸?没有。供应商早倒闭了。就一个锈迹斑斑的连杆,客户说:“能不能给我做一模一样的十个?” 我心想,一模一样的?你当我是神仙啊。可这单生意,接还是不接?硬着头皮,上。

这就是逆向工程的日常——你手里只有一个实物,甚至是个残骸,但你要把它变回数字模型,再制造出来。听起来像谍战片里的技术,其实工厂里天天在发生。没有原始设计文件?那就反向推演。

拆解与测量的基本功:怀念卡尺时代

十年前,我们全靠手工测量。高度尺、千分尺、半径规、投影仪……摆一桌子。一个复杂曲面?得用胶泥取型,再切割截面,描到坐标纸上。耗时、费力,精度还没谱。我记得有次测一个涡轮叶片,三个人搞了整整两天,最后客户抱怨误差太大。那滋味,💡 真是一言难尽。

不过话说回来,那时候积累的经验现在反而成了护城河。因为哪怕有了高科技,你还是得懂机械原理。不然,你怎么判断扫描数据哪部分是关键配合面?对吧。

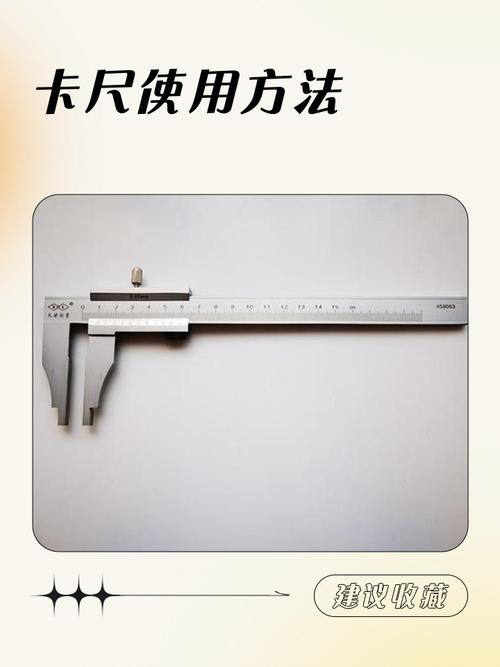

逆向工程传统手动测量工具卡尺高度规
逆向工程传统手动测量工具卡尺高度规

现在呢?手持激光扫描仪一上场,几分钟就搞定。但说实话,我一开始是抵触的——总觉得这东西花里胡哨。直到有一次,一个不规则铸造壳体,我花了半天时间手工测量建模,结果装配干涉。被逼无奈用了扫描仪,半小时完成,精度0.02毫米。那一刻……😅 真香。

数字世界的重塑:从点云到CAD,是魔法也是炼狱

扫描只是开始。得到的数据是什么?点云。几百万个三维坐标点,像一团数字雾。你要让它变成一个光滑的、可编辑的CAD模型。这个步骤,在行业内被称为“逆向建模”,其实是个半自动化的手艺活儿。

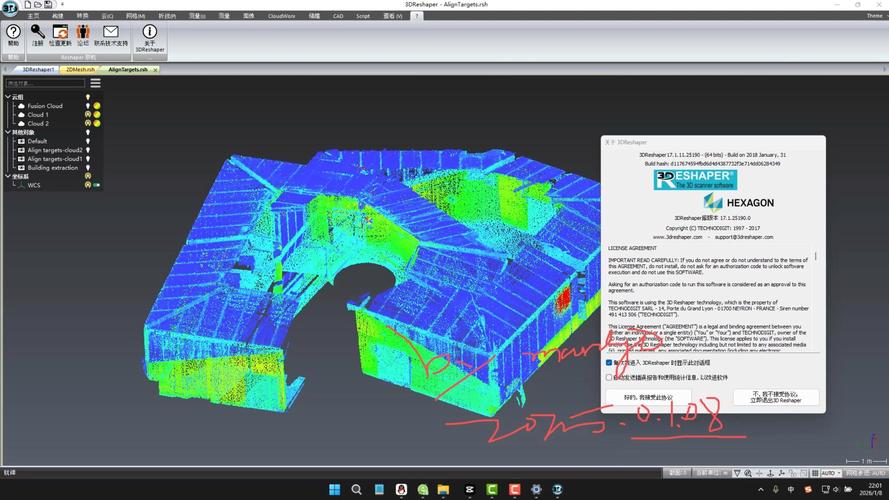

逆向工程3D扫描点云数据界面
逆向工程3D扫描点云数据界面

软件自动拟合平面?永远有噪点。自动识别圆孔?经常把螺纹孔当成光孔。你必须手动去噪、分割、对齐。有时候,面对一个复杂曲面——比如汽车钣金件——我盯着屏幕几个小时,调整控制点,就为了那一条反射线连续。做不好,加工出来就有波纹。那种懊恼……你砸键盘的心都有。但一旦成功,光顺的曲面在软件里旋转,那种满足感又让你上瘾。不是吗?

问:扫描出来的点云数据可以直接用于3D打印或加工吗?
答:当然不行!点云只是一堆点,没有拓扑结构,也没有面片。你必须先把它转成三角网格(STL),然后修复网格错误,再做逆向建模得到实体模型。即使直接3D打印,也需要封闭的网格。而且,点云里有很多离群点,直接打印会出幺蛾子。

这几年,逆向软件进步巨大。像Geomagic Design X,能自动提取特征,甚至生成特征树。但工具越智能,我越发现:人的判断无可替代。哪些尺寸该圆整?哪些是设计基准?这些,软件永远猜不透。你只能自己扛。

材料与工艺的反推:不止看外形

几何形状只是皮肉,材料才是筋骨。特别是失效件逆向——你不仅要复刻形状,还得找出它为什么坏,然后改进。便携式光谱仪,火花一打,成分出来了。硬度计一压,强度知道了。但这还不够。

问:逆向工程只能复制外形吗?内部结构和材料怎么办?
答:这正是难点。内部结构,比如冷却流道、空心结构,可以借助工业CT扫描。那玩意就像给零件照X光,一层层切,能看到内部缺陷。材料方面,除了成分,还得搞清热处理状态。有一次,我们逆向一个进口齿轮,外形一模一样,装机后三个月就崩齿。后来发现,人家用的是渗碳淬火,我们只做了调质。血的教训!✅ 所以,现在我们都配合金相分析。

工艺反推也是逆向工程的一部分。焊接件?得看焊缝金相。锻造件?要找分模线。这几年,增材制造(3D打印)让逆向工程更灵活了。你可以扫描后直接拓扑优化,再打印出来,性能甚至超过原版。这算不算“站在巨人肩膀上改进”?

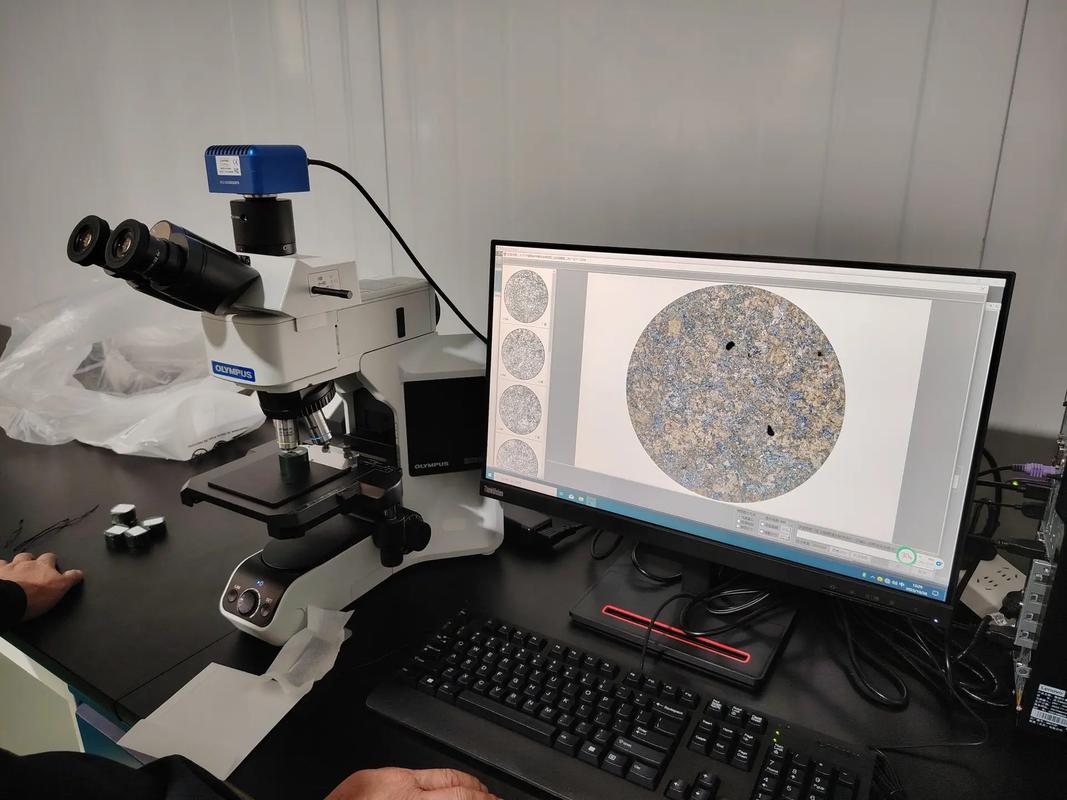

工业零件金相显微镜分析界面
工业零件金相显微镜分析界面

不过,3D打印也不是万能。有次打印一个叶轮,内流道粗糙度不行,效率下降。最后还是用五轴加工。所以,工具是工具,工艺选择还得靠经验。没有一劳永逸的方案。

数据与知识产权的隐形战场

搞逆向工程,有时候会踩到红线。不是所有零件都能随便复制。专利、商标、著作权……你拆解竞品,得小心翼翼。我的原则是:只做停产件、失效件、自研改进,绝不做仿冒。但行业里,灰色地带不少。见过有老板拿着最新款进口设备,暗示“咱们优化一下外观”,我直接拒绝。不是清高,是风险太大。被告一次,公司就没了。

而且,数据安全越来越重要。现在扫描数据都上云处理?我可不敢。我们的点云数据全部离线服务器,物理隔绝。谁知道云上会不会有漏洞?客户的设计,丢了谁负责?💡

最后,想说的是:逆向工程不是技术终点。它是一种桥梁——连接实物与数字,连接过去与未来。每次成功建模,都像破解了一个谜题。但谜题背后,是制造工艺的深厚积累。没有这个底子,给你最好的扫描仪也白搭。
