Modbus协议其实没那么简单——现场工程师的避坑指南

说实话,刚接触工控那会儿,一听到Modbus就感觉特古老。想想看,这玩意是1979年施耐德电气搞出来的东西,比我都老。可琢磨久了你会发现,它能活到今天不是没道理的。而且吧,越是老的协议,坑越多。今天咱们不聊那些教科书上的定义,就说说现场干活时容易踩的雷。

Modbus到底靠什么续命?

很简单:简单。一根双绞线,搞个主从问答,完事。没有像PROFINET那样复杂的组态,也不需要什么许可证。在很多老旧车间里,只要设备有串口,大概率就支持Modbus RTU。这就像那个总能救场的老员工,能力不是最强,但哪都熟。💡 而且现在很多新设备,包括仪表、变频器、PLC,就算原生支持工业以太网,也都会顺手挂个Modbus TCP的接口。为啥?因为兼容性。甲方现有的SCADA系统可能就只认这个。

不过话说回来,简单也意味着“裸奔”。它没有安全机制,没有数据校验(RTU的CRC也就那样),甚至通信失败时你都不知道是哪个马仔断了线。但恰恰是这种朴素,让它成了工业界的通用语。你说讽刺不讽刺?高大上的OPC UA早就出来了,但你去车间看看,一堆老工程师还是抱着Modbus调试工具不放。

别再迷信什么“工业4.0必须上TSN”之类的鬼话。现实是,你的设备可能连自由口协议都还没调明白。

RTU还是TCP?别凭感觉

这是现场最常被问到的问题。很多人在选型时就卡这儿了。我的建议很简单:距离远、环境脏、设备老,就RTU;距离近、数据量大、要跟IT对接,就TCP。

这里头有个细节。RTU跑在串行链路上,用的是定时器判断一帧数据结束。波特率9600和115200下的超时时间完全不一样。你如果照搬别人例程里的延时,大概率通信一会儿就断。⚠️ 记得用示波器测一下串口波形,或者看下从站设备手册里给的推荐帧间隔。

而TCP就好办多了?不,它有个更隐蔽的坑:连接保持。很多PLC的Modbus TCP客户端,一旦服务器没响应就傻傻地关闭socket。然后过几秒再重连。这本来没什么,但如果你同时接了好几个设备,每次重连都占用一个端口,最后可能把端口耗尽。我就遇到过一台设备死机,结果整个PLC的通信网络都被拖垮了。排查了整整一天!

Modbus RTU RS485双绞线接线现场图
Modbus RTU RS485双绞线接线现场图

寄存器地址和功能码:让你怀疑人生的地方

寄存器地址和功能码:让你怀疑人生的地方
寄存器地址和功能码:让你怀疑人生的地方

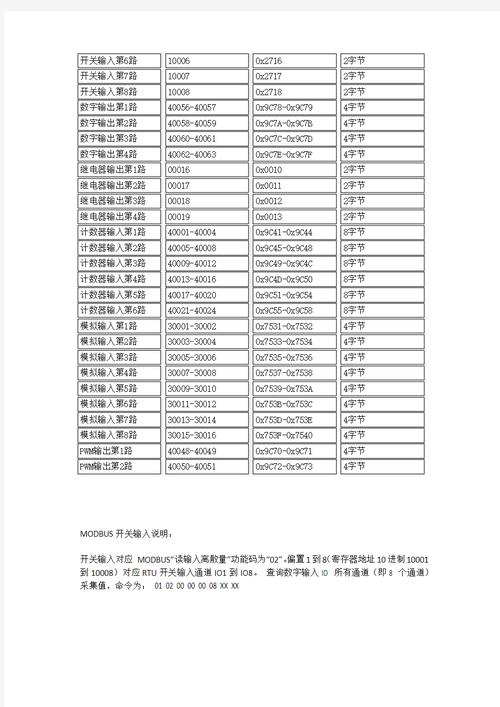

搞过的人都知道,Modbus的地址映射简直是个迷宫。有些设备手册写的是40109,有些写的是000109,还有些直接告诉你地址是0x6D。其实都是同一个地方,但软件里填数值可能要偏移一位。😤 最坑的是,有些国产仪表遵循的是“PLC习惯”比如从1开始,而原生的Modbus协议是从0开始。你照着手册填,功能码对不上,数据全是65535。

我吃过大亏。之前调一台温控器,只读寄存器,明明地址没写错,但读回来的值永远是个固定的大数。后来发现,这台设备要求功能码用04(读输入寄存器),而不是常见的03(读保持寄存器)。你说气不气人?功能码不等于寄存器类型,有些设备会偷换概念。

所以选型前,一定要跟设备供应商要一份寄存器地址表,并且确认通信手册里写的地址定义是数据模型地址还是协议地址。这两个差了1,经常搞反。

现场调试的那些破事

现场调试的那些破事
现场调试的那些破事

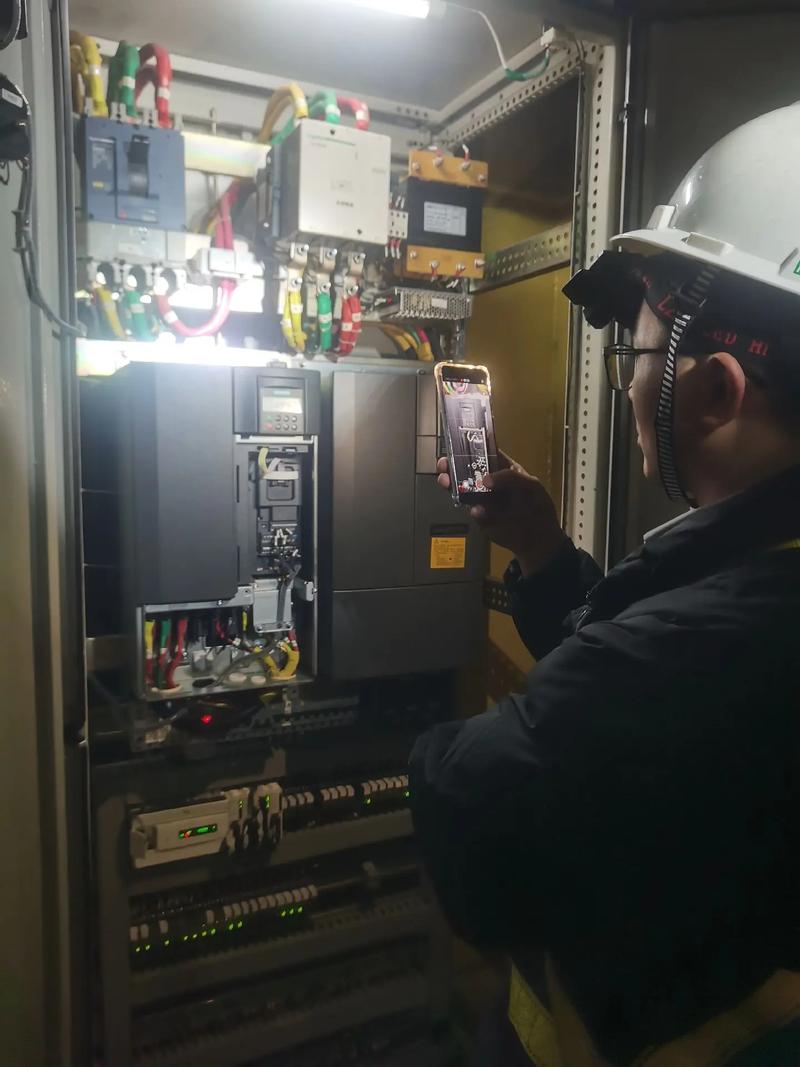

先说干扰。RS485是差分信号,理论上抗干扰不错。但现场总有一些骚操作,比如把屏蔽层单端接地做成双端接地,或者把通讯线跟电机电缆绑在一个桥架里。结果是啥?时不时的CRC错误。你以为程序写得不对,其实是物理层就废了。💡 建议用带屏蔽的绞合线,而且屏蔽层一定只能一端接地。最稳妥的是走单独的金属穿线管。

再说说调试工具。市面上那些商业Modbus模拟器挺好用的,但别全信。有一次我用模拟器发包全正常,一接真设备就超时。后来才发现是模拟器忽略了一个字节的间隔时间。所以,还是得有个RS485转USB模块加逻辑分析仪,抓原始波形才安心。便宜好用,比你在那瞎猜强多了。

问:如果现场没有示波器也没有逻辑分析仪,怎么快速判断是物理层还是协议层问题?
答:很简单,用串口助手直接发一帧标准的查询报文。假如设备回了“错误响应”或者乱码,说明物理层基本没问题,是地址或功能码匹配的事。假如连响应都没有,那就先去查接线和终端电阻。记住,终端电阻不是摆设,一般120欧,在链路两端各接一个。

TCP/IP的坑也不小

Modbus TCP其实很简单,就是RTU报文去掉CRC,前面加上MBAP头。但这里面有个“单元标识符”的概念,经常被人忽略。你在TCP端口502上发请求,如果PLC打通了多个设备,单元标识符就用来区分是哪一个。可现实是,很多PLC的Modbus TCP-server根本不管这个标识符,你随便填随便回。这倒挺省事,但跨品牌对接时,有些网关会严格校验,所以填对总没错。

还有一个头疼的事:超时和重试策略。TCP的超时不能按串口的习惯设那么短。因为TCP里有个Nagle算法,会把小数据包合并发送。这可能导致延迟。你如果设300ms超时,那就等着闪红吧。😅 建议至少设1000ms以上,重试次数不要超过3次,否则设备会认为是攻击。

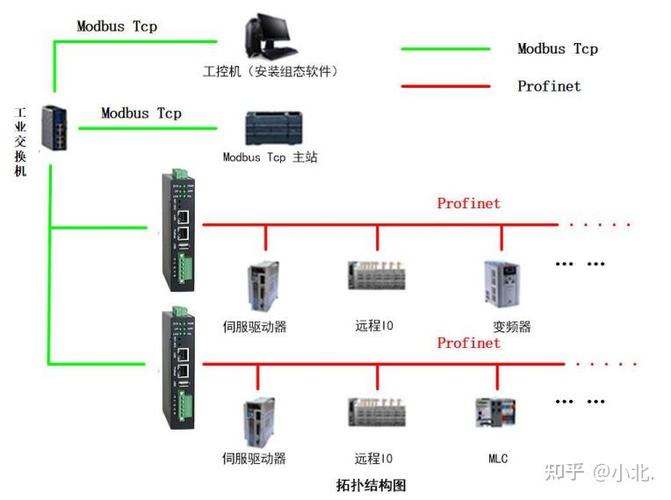

Modbus TCP网关连接PLC和上位机网络拓扑图
Modbus TCP网关连接PLC和上位机网络拓扑图

最后说点实在的

问:Modbus到底会不会被淘汰?
答:起码十年内不会。工业现场讲究的是稳定和兼容性,不是性能。而且很多边缘网关和物联网盒子都把Modbus当作标配。只不过以后更多是Modbus TCP转OPC UA转发,甚至直接转MQTT到云端。Modbus本身作为“车间级”的门面,还会继续存在。你可以把它想象成一个会说方言的老大爷,虽然不会讲普通话,但每个翻译都认识他。

说到底,Modbus这玩意儿,你越深挖越觉得它简单,但也越觉得它细节里藏刀。别再以为Ctrl+C几行代码就能搞定所有设备了。我写的这些,都是踩过的坑换来的。这些坑,能少踩一个是一个。
