干了十几年机械设计，最让我来气的不是加工出错，而是图纸到了老师傅手里，人家直接一句“这画的啥玩意？”
说实话，现在很多企业还在把CAD当电子图板用。画根线，标个尺寸，打印出来——跟二十年前手工画图有什么区别？区别就是电脑屏幕不费纸。但CAD的真正价值，被你扔掉了。
计算机辅助设计（CAD）的核心，从来不是“画图”。它是数据、逻辑和你设计意图的载体。你把三维模型建出来，那不只是个漂亮的几何体。每个尺寸、每个约束、每个特征树，都是你脑子里的决策记录。可惜，大多数人只用了5%的功能。
一、别再叫它“画图软件”
我见过太多“熟练工”，用CAD比用SolidWorks还溜——因为他们只会二维。你问他为什么不用三维？回答通常是“三维太慢”。慢个鬼！是你思路没转过来。
真正的CAD是参数化的。什么叫参数化？就是尺寸不是死数，是变量。你改一个孔径，整个零件相应特征自动更新。装配体里，配合关系也跟着动。这才是它存在的意义。

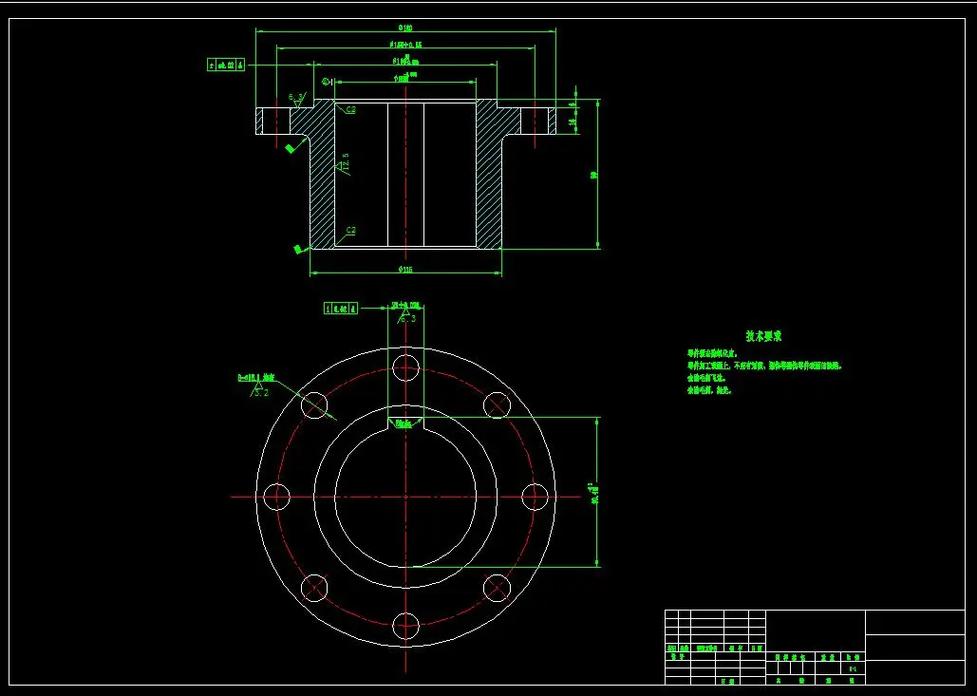

举个最典型的例子：你设计一个法兰盘，螺栓孔距本来10个孔，客户说改成12个。如果是二维图纸，你得一个个挪、重新标公差。用参数化模型，你只要改一下阵列数量，啪一下，全图更新。这不仅仅是快，而是从根本上消除了“改一处漏一处”的隐患。
当然，参数化建模难学吗？不难。难的是你愿不愿意把几何关系想清楚，而不是上来就拉个圆柱体。说实话，这个思维转变，比软件操作本身值钱多了。
二、装配设计中的“排雷”时刻
很多人建完零件就觉得自己完事了。直到装配的时候，才发现自己设计的轴装不进轴承座，或者螺栓跟旁边凸台干涉。这时候再改零件？返工吧，别心疼。

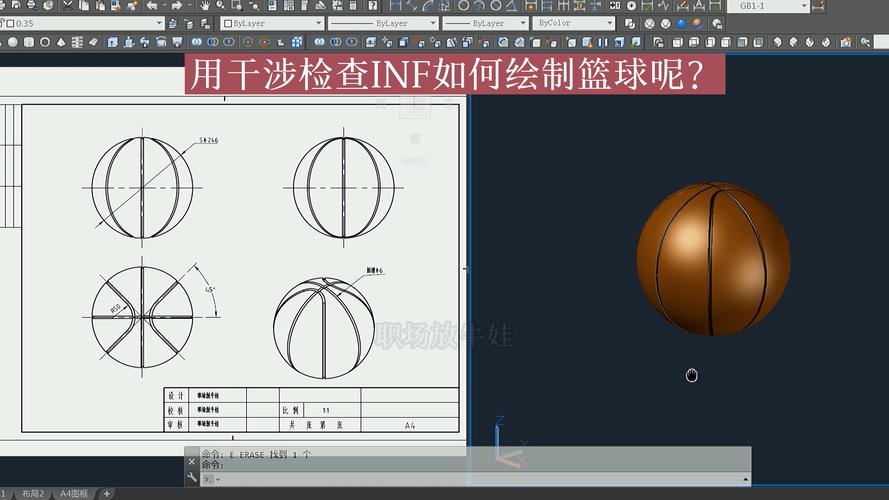

但如果你在CAD里做装配设计，那情况就完全不同了。拖动一下，干涉检查一跑，哪里有碰撞、哪里间隙不足，一目了然。这就像是给设计做“CT扫描”，一切隐患在投产前就被挖出来。
别小看这一步。很多小厂流程不健全，设计完直接发图给车间，等加工完了发现装不上，再拿回来改。一个零件几百块，一套工装几千块，损失全算在设计头上。你在CAD里花十分钟检查一下，能省掉多少糟心事？
而且现在的CAD软件，干涉检查已经不算什么高端功能了。SolidWorks、UG、Creo都有。关键是你有没有这个意识。我说句难听的，有些人一辈子焊死在一个软件里，却连干涉检查按钮在哪都不知道。
三、数据链：CAD只是起点？
先别急着反驳。你想想，你用CAD建好模型，然后呢？扔到CAM里编加工程序？扔到CAE里做仿真？还是直接转成PDF发给采购？这里面的数据传递，才是CAD真正的护城河。
比如说，一个复杂曲面件，你在CAD里建好模型，如果模型质量差——有破面、有缝隙，导到CAM里直接报警。你就得花几个小时修补。为什么？因为你的建模习惯不好，比如喜欢用缝合、曲面的边界不干净等等。
真正的高手，会从建模第一步就考虑后续的用途。这块是加工基准、那块是配合面、基准特征怎么给、公差怎么标——这些信息都写在模型里。更高级一点的，直接用MBD（基于模型的定义），把三维模型作为唯一数据源，车间工人直接看三维标注干活。这才是工业级的CAD应用。
对了，这里插一句，很多人问“CAD选哪个软件好”。我统一答一下：
问：我是机械加工厂的，想上CAD，选SolidWorks还是UG（NX）？
答：看你干什么。如果你做标准件、工装夹具设计，SolidWorks上手快、生态好，足够了。如果做复杂曲面模具、五轴编程，UG是强项。但说实话，软件只是工具，更重要的是你的流程。你别指望换个软件就解决所有问题。那跟换把好手术刀就觉得自己能开刀有什么区别？
问：CAD模型怎么才能直接用于数控加工？为什么我的模型总是有破面？
答：首先，检查你的建模方式。是实体还是曲面？实体模型导出STEP格式一般没问题，破面多是因为你用了复杂的曲面剪裁、合并，或者参数有错误。另外，导出格式也有讲究。多试试IGES、STEP、Parasolid，有时候一个选项设置就能救回来。最后，跟编程师傅沟通一下，他们最清楚哪个格式他们那边打开最干净。
四、别被“智能”忽悠了
这两年大家都在谈AI、智能设计。CAD也在加各种生成式设计功能。但我的态度是：你可以用，但别全信。AI能给你几个优化方案，但它理解不了车间里那台老掉牙的机床的实际加工能力。它也不知道你的供应商能不能买到那型号的材料。
所以，回归根本。CAD的本质是一个记录和传达你设计思想的工具。你思想清晰，它就越用越顺手。你思想模糊，它只会把你的错误放大。与其天天追新版本，不如把基本功练扎实。
最后说一句，别再把CAD当画图软件了。它是一面镜子，照出你的设计功底。
