计算机辅助工程(CAE)在机械制造中的实战应用与常见误区

干了这么多年机械设计,说实话,CAE这玩意儿,刚开始我是真不信的。总觉得那是搞学问的人玩的,我们这种画图狗,靠经验就够了。直到有一次,一个关键部件按老经验设计,结果样机测试直接断裂,才意识到光靠拍脑袋不行。

现在回过头看,CAE不是玄学,是工具。但用不好的人,照样翻车。

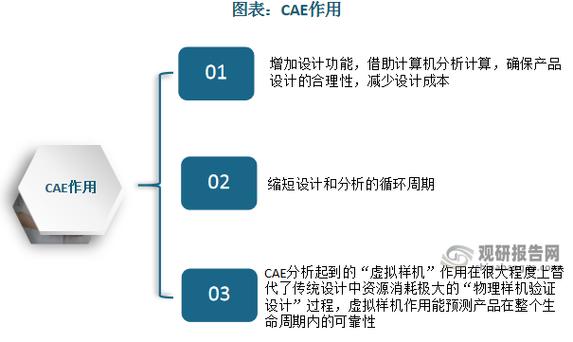

CAE到底在解决什么问题?

简单说,就是把‘试错’搬到了电脑里。以前要造个样机去测强度,现在直接网格划分,跑个有限元分析,压力分布、变形量一目了然。省下的可不止是钱,还有时间。

比如我们做过一个液压支架,传统方法要反复做疲劳试验,周期起码三个月。用CAE提前优化结构,直接砍掉一半的时间。当然,前提是你得会正确建模,不然算出来的结果就是自欺欺人。

液压支架有限元应力分布云图
液压支架有限元应力分布云图

另外,CAE对工况的模拟也越来越细。多物理场耦合,热力联合仿真,这些以前想都不敢想的,现在都能实现了。不过话说回来,模型复杂度上去了,对工程师的要求也水涨船高。

一个真实的案例:从崩溃到解决

一个真实的案例:从崩溃到解决
一个真实的案例:从崩溃到解决

去年接手一个传动箱项目。客户反馈噪声巨大,振动超标。我们做了模态分析,发现一阶固有频率和激振频率几乎重叠。这就是典型共振问题了。

当时我们用了模态分析和谐响应分析,找出共振点后,加了几个加强筋,重新优化了壁厚。再仿真,频率错开了,振动降低了40%。这要是放以前,真得拆了重新设计。

不过,CAE不是万能的。它依赖的材料参数、边界条件,但凡设错一个,结果就离谱。记得有次我把约束忘了加,结果零件直接飞了,那画面……哈哈,好在是电脑里飞。

常见误区:别被仿真结果骗了

常见误区:别被仿真结果骗了
常见误区:别被仿真结果骗了

很多人以为,CAE算出来就一定是对的。太天真了。有一次我们对一个焊接件做强度分析,仿真显示安全系数2.5,结果实际测试只撑了一半时间。后来排查半天,发现焊接区域的材料属性没设对,焊缝被当成了母材。

所以啊❗ 仿真结果必须和试验对标,不然就是纸上谈兵。

还有一点,网格划分不是越密越好。网格太密,计算时间暴涨,精度提升却有限。合理规划网格密度,才是工程师经验的体现。就像炒菜,火候太大反而糊了。

关于CAE的几点实用建议

关于CAE的几点实用建议
关于CAE的几点实用建议
  • 先做简单模型验证:拿一个已知解的问题练手,确保软件设置没毛病。
  • 关注边界条件:这是最容易出错的地方,多花时间检查。
  • 不要盲目相信默认参数:不同材料、工况,参数都要重新校准。

💡记住,CAE是辅助,不是替代。你的工程判断才是核心。

问答环节

问:CAE分析结果跟实际实验差多少算正常?
答:这没有固定标准。弹性范围内的线性分析,误差5%以内很正常。但涉及非线性、接触、失效等,差个20%也不奇怪。关键是找到误差来源,而不是只看数字。

问:做CAE需要学编程吗?
答:现在很多软件都有参数化脚本,但深度的优化设计、二次开发,会一点Python或Tcl还是很有帮助的。至少能帮你批量处理模型。

说实话,CAE这条路,越走越觉得有嚼头。它不是冷冰冰的代码,而是帮你把直觉和计算结合起来。

最后提一句,如果你刚开始接触,别怕,拿个简单零件练手,慢慢就有感觉了。

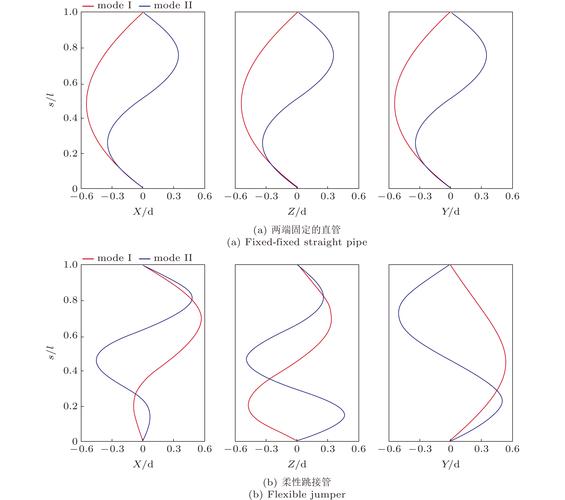

传动箱模态分析振型图
传动箱模态分析振型图

今天就聊到这,有问题评论区见。
