执行机构选型实战:从被坑到精通,一篇讲透工业现场的执行机构

上周我差点被一台执行机构坑惨了。现场阀门开度报警,仪表显示一直0%,查来查去,最后发现是执行机构的限位开关松了。你说气不气?花了大半天,其实就是个螺丝的事。但这事儿让我憋了一肚子话,想聊聊执行机构——这玩意儿平时不起眼,出问题才抓狂。

其实,执行机构在自动化系统里就像人的“手脚”。没有它,DCS系统再牛也白搭,控制信号只能干瞪眼。但现实中,大家盯仪表、盯控制系统,往往忽略了这位幕后功臣。

一、执行机构三大流派:电动、气动、液压

执行机构,说白了就是控制系统的“手脚”。电动、气动、液压,三大流派。老有人说电动是趋势,可你看看化工厂里,气动执行器依然遍地都是。为啥?本质是安全、简单。气动响应快,结构也不复杂。电动呢,精度高,远程控制方便,但防爆和高温环境就有点头疼。液压执行机构力气最大,缺点是油路维护麻烦,漏油能让你怀疑人生。

工业现场电动执行机构安装实拍图
工业现场电动执行机构安装实拍图

我亲眼见过一个液压系统,管道里那油压足有几十兆帕,执行机构动作起来,阀门开合快得像抽风,结果密封圈磨坏了,搞得整个车间满地油。所以,选型第一件事,别选贵的,选适合的。

从控制信号看,气动执行器通常配阀门定位器,接受4-20mA信号。电动执行器则有多种类型:直行程、角行程、多回转。有人觉得电动执行器接线复杂,其实现在智能型都是总线通讯了,两根线搞定。但注意,电动执行器最怕失电状态下的意外动作,所以必须配后备电源或机械锁止。

二、选型最容易踩的坑

二、选型最容易踩的坑
二、选型最容易踩的坑

选型时最容易犯的错,就是光看力矩或推力。执行机构不光要能推动阀门,还要考虑行程时间、控制信号、失信号时的动作(FAIL SAFE)。比如小口径调节阀,用气动薄膜式就行;大口径或者高压差,就得用气缸配阀门定位器。电动执行器要小心“堵转”情况,智能型会报警,普通型可能直接烧电机。💡 我这里有个公式?算了,说明书上都有,我更想聊的是实战。

还有个关键参数是行程时间。有些过程要求快速切断,比如安全阀,气动执行机构用快排气阀,动作时间能到1秒内。电动执行器想快也快不了,电机惯性摆在那。另外,故障安全位置也要提前定义:气动通常有弹簧复位,电动要选带有蓄能器或UPS的。

问:电动执行器和气动执行器,怎么选?答:看场景。需要高精度且电源方便的地方,比如电厂调节汽轮机进汽量,用电动;化工易燃易爆区,气动更安全,除非你电动用防爆型而且舍得花钱。还有,气动必须要有稳定的气源,压力波动会影响定位精度。

三、安装与调试:细节决定成败

安装执行机构时,那真是各种坑。联轴器对不准,阀杆受力不均,用不了多久就卡涩。控制信号线没有屏蔽,干扰让你调试到崩溃。还有,执行机构和阀门的连接尺寸,必须按ISO 5211的规范来,图上看着差不多,装上去就是不对。✅ 正确做法是装之前,把阀门和执行机构放平,手动对头,转动检查顺滑度。

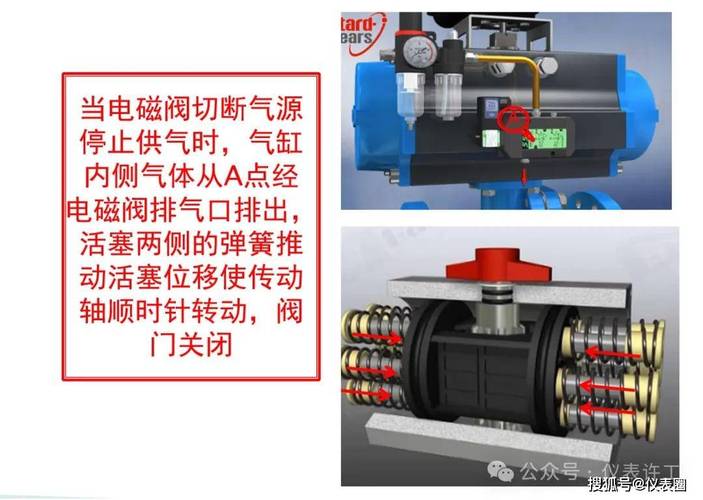

气动执行器内部结构剖面图
气动执行器内部结构剖面图

调试的时候,最烦的就是PID参数。那些小厂设备上来就给你一组参数,结果系统一运行就振荡。你调比例、调积分,调了整整一下午,最后发现只是执行机构摩擦太大。喂!能不能先把机械问题解决了再说控制?

另外,限位开关的调整也很有讲究。很多现场人员直接把限位调得太紧,结果阀门还没到位,开关就动作了,导致阀杆顶坏。正确做法是让执行机构运行到自然停止位置,再设定限位开关,留出10%左右的余量。

四、维护才是长期考验

维护上,最恨的就是“多动症”型设备。有些设备厂家说明书写着免维护,但执行机构的减速齿轮、轴承,两年不看就给你点颜色看。润滑脂干涸,异常磨损。❗ 别信“免维护”,定期检查要紧。还有,现在很多智能执行机构带自检功能,能通过诊断接口读出运行曲线。现场用手机蓝牙就能连,方便是方便,但别忘了数据记录。

常见故障也要心里有数:阀门卡涩时,观察执行机构电流或气源压力;反馈信号漂移,先查电源纹波;动作缓慢,检查气源过滤器是否堵塞。这些基本排查,能省下不少维修费。

问:执行机构反馈信号抖动怎么处理?答:先看信号类型,4-20mA的话,测回路电流。常见问题是接地和屏蔽。如果硬件没问题,就是PID参数太激进,会让执行机构反复动作。当然,也有机构本身传动磨损,那就要拆开看了。

五、智能执行机构:数字时代的入场券

五、智能执行机构:数字时代的入场券
五、智能执行机构:数字时代的入场券

现在讲数字孪生、预测性维护,执行机构也是关键节点。阀门执行器的开度反馈、电流趋势、运行次数,都是宝贵数据。我们厂里上了采集系统,结果发现有的执行机构一天动作几百次,明显是控制回路振荡。这种事,光靠人眼根本发现不了。智能执行器还能自我诊断,比如扭矩趋势异常,它提前告诉你。这不是玄学,是实实在在的趋势。

不过话说回来,智能执行机构也不是万能的。有些所谓的“智能”,其实就是加了个Wifi模块,给你手机发通知。真正有价值的,是能通过大数据分析出执行机构的性能衰减曲线。我们就发现一台阀门执行机构有周期性波动,后来检查出是减速齿轮磨损。这种预判,用普通执行机构根本做不到。

执行机构不是什么高精尖,但你要是轻视它,它就给你出难题。从选型到维护,多留个心眼,少走弯路。这阵子不是流行“数字孪生”吗?执行机构的数字孪生,很多人觉得是炒作,但至少,你在系统里能实时看到阀门的健康状态,心里踏实多了。好了,就聊到这,我得去喝口水了。
