CC-Link IE TSN正在改写工厂网络的底层规则

先声明,我不是那种一有新技术就急着吹的人。之前工业界吹过的“工业4.0”、“数字孪生”,我都没怎么跟风。但CC-Link IE TSN这波,确实让我有点坐不住。 说实话,搞工业网络这些年,我刚接触CC-Link那会儿,感觉就是走总线,跟三菱PLC配一套。后来CC-Link IE出来了,全双工千兆以太网,速度一下上来了。但这几年,TSN一吹风,我一开始也没当回事。这不是又一种噱头吧?直到上个月看了一台设备的实际运行,才觉得——这东西是真的要改变游戏规则。

TSN到底牛在哪?

TSN,时间敏感网络。说白了,就是把普通以太网那种“忙时靠运气”的转发方式,变得像高铁时刻表一样准时。而CC-Link IE TSN,正是把TSN装进CC-Link家族的那把钥匙。它不是一个单独的东西,它是CC-Link IE Field的演进版,依然保留了那个“无缝通信”的底子。 你可能会问,以前的CC-Link IE Field不也能实时吗?对,但它跟普通以太网是两套网络。一个产线上,既要传实时控制报文,又要传视频、采集数据,就得整两套线。CC-Link IE TSN牛就牛在一个网口上,既走运动控制的周期数据,也走普通的TCP/IP流量。带宽各管各的,互不干扰。比如它的时间同步精度能达到亚微秒级,运动控制不再是“差不多得行”,而是“说准时就必须准时”。而且,它并不排斥普通以太网设备。你甚至可以把一个普通的IP摄像头直接挂到同一交换机上,照样跑视频流,不影响实时控制。这在以前是难以想象的。
CC-Link IE TSN网络拓扑结构图
CC-Link IE TSN网络拓扑结构图
不过话说回来,光靠TSN还不够。真正让我觉得踏实的是它向下兼容的诚意。CLPA那帮人没搞“一刀切”的升级。旧款CC-Link IE Field的设备,在某种模式下仍然能挂到新网络里。这可比某些厂家推倒重来厚道多了。现场用户最怕的就是“为了换技术,把老设备全扔了”,那预算谁批啊?

别急着换设备——兼容性那些事

别急着换设备——兼容性那些事
别急着换设备——兼容性那些事
问:我的产线上现在用的是CC-Link IE Field,想升级到CC-Link IE TSN,是不是要把所有从站都换掉? 答:不一定。这取决于你控制器的支持情况。CC-Link IE TSN控制器可以同时连接TSN从站和传统IE Field从站,只要启用兼容模式。不过注意,混合模式下的实时性会打折扣,因为传统设备没有整形功能,但它能让你平稳过渡。等预算充裕了,再逐步换掉老从站,体验完整的TSN特性。 再说说安装调试那点事儿。以前做CC-Link,最头疼的就是拨码地址。一条主站带几十个从站,抄地址抄到头大。现在好多了,CC-Link IE TSN支持从站自动刷地址,通讯正常后,从站的I/O数据自动映射到主站。当然,如果你是老派的工程师,还能手动配置那套参数。反正我这种懒人,喜欢新功能。

调试、诊断、还有我的吐槽

我最爱它的环形拓扑冗余,网线断了,毫秒级倒换,不像以前,断一根线,整条产线停下来等维修。另外,诊断信息也更细了。哪个从站掉了,是什么原因,是断线还是供电不足,都能在控制器的日志里翻到。比起以前靠万用表一段段量,真省老鼻子劲了。

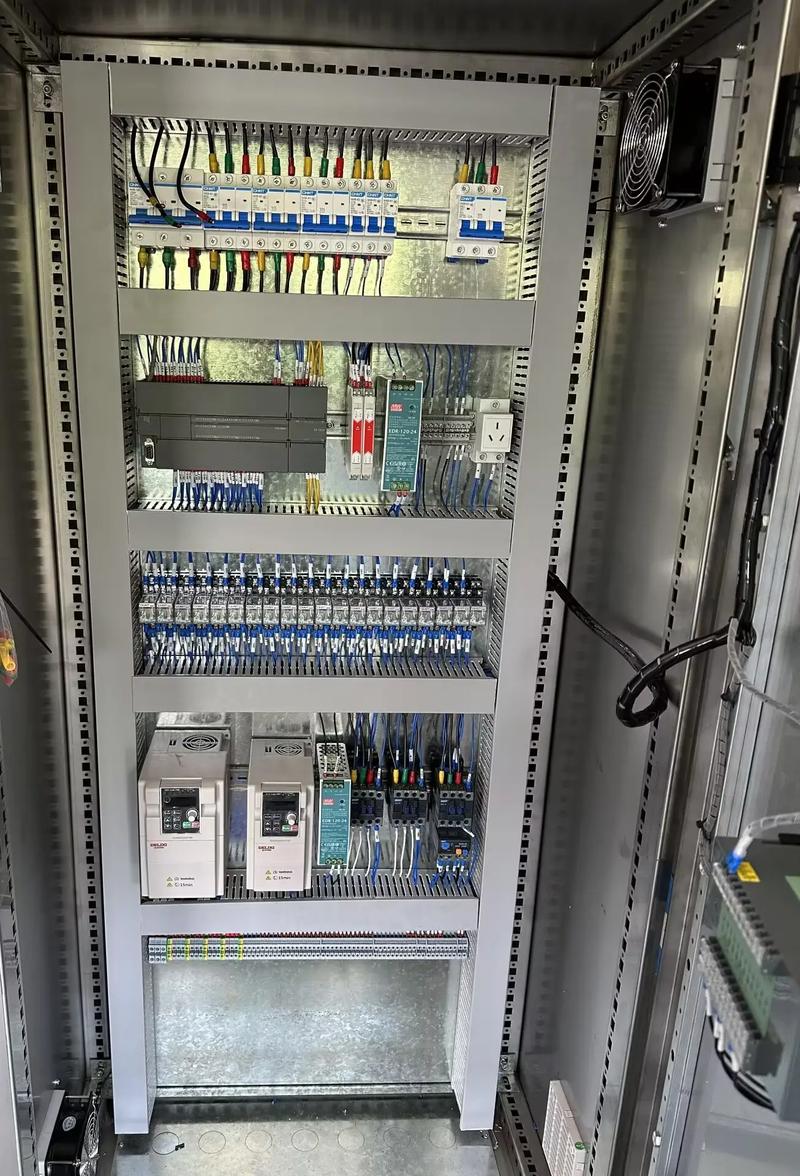

工厂车间CC-Link IE TSN控制柜接线布局特写
工厂车间CC-Link IE TSN控制柜接线布局特写
当然,TSN也不是万能的。它在网络上做了带宽预留,但如果一个网段里挂载的设备台数太多,超过带宽规划,照样会抖动。所以,设计阶段还是得老老实实用官方工具把流量算清楚。别以为有了TSN就能乱接。 问:CC-Link IE TSN的“带宽预留”是怎么实现的?我需要给每一台设备单独分配带宽吗? 答:不需要手动分配。TSN采用IEEE 802.1Qbv协议,在交换机内划分了多个数据队列。在工程组态时,你会给周期性实时数据设定一个优先级和时间窗口,交换机会自动把实时流量放进高优先级队列,并保证它占用固定的时间片。你只需要在配置软件里勾选“实时流量”的周期和数据长度,剩下的交给它。 不过话说回来,再好的协议,也得看生态。CC-Link的兼容性一直做得不错,如今已经有超过几百家厂商的认证产品。你想上TSN,伺服、变频、视觉、RFID,都能找到对应的。这才像是要干大事的样子。我这几天的感觉是,CC-Link IE TSN或许不是唯一的大路,但它绝对是眼下最稳妥的升级方向之一。不信,你去翻翻最近几家汽车厂的产线规划,几乎都绕着TSN打转。所以我说,别光听宣传,去现场看看,跑几个循环,你就明白我的意思了。 好了,这就是我的看法。
