工业以太网实施指南:从选型到布线的工程实战笔记

上个月给一家汽车零部件厂做自动化改造,车间里老设备还是用PROFIBUS跑数据,那速度真叫一个憋屈——摄像头拍个缺陷判断,迟迟不到位,生产线报警滴滴响个不停。我当时就一个想法:这要是换成工业以太网,至于吗?但说实话,工业以太网这四个字看着简单,里头的水深着呢。咱不是插根普通网线就叫工业以太网,不信往下看。

一、现场总线为啥被我淘汰?

现场总线不是不好,但你要扛得住现在设备的数据量?以前一个PLC带几个传感器,传几个字节,欢得很。现在动不动就上视觉系统、扫码枪、远程IO,还带了一堆运动控制器,数据包都是KB级起步。现场总线那点带宽,除非你拆分成好几个网段,不然只能干瞪眼。

还有那个接线,真是一言难尽。屏蔽层、终端电阻、波光率什么的,年轻人听着就头大。你不小心把A和B接反,嘿,通讯直接罢工,查半天才找到问题——气得你直跺脚。工业以太网就用普通网线(其实也不普通),最次的CAT5e也能跑百兆,插上就能通,拓扑想怎么改就怎么改,省心多了。但这里有个大坑:别以为买几个家用路由器就能上系统,后面我再骂。

工业以太网星型与环形拓扑对比接线示意图
工业以太网星型与环形拓扑对比接线示意图

二、选协议?别被厂商带节奏

二、选协议?别被厂商带节奏
二、选协议?别被厂商带节奏

提到工业以太网,第一关就是协议选择。市面上PROFINET、EtherNet/IP、EtherCAT、Modbus TCP,各有各的拥趸。说实话,我用得最多的是PROFINET——西门子生态里那叫一个丝滑,组态、诊断、无缝融合,连配置文件都省得自己倒腾。但你要是罗克韦尔的忠实粉丝,那EtherNet/IP才是亲儿子,跟他们的PLC配合天衣无缝。至于EtherCAT,运动控制场景是真神,抖动低到吓人,但你要是想和其他系统协同,得慢慢磨。

所以别听厂商吹得天花乱坠,关键在于你现有的设备生态。比如你车间里一堆老PLC是西门子的,硬上EtherNet/IP?那就是给自己找罪受。对了,还有个Modbus TCP,简单归简单,但实时性就别指望了,适合读写个参数,做些非关键控制。

问:那我到底该选哪个协议啊?
答:记住三个字——跟生态。你现有的PLC、驱动器都是哪家的,优先选他们主推的协议。如果你是新建项目,没有任何负担,那我强烈建议PROFINET或者EtherCat,一个兼容性强,一个性能吊。但别混着用,你搞整条线全用一种协议,不然后期维护眼泪花花的。

三、布线和拓扑,这些坑我替你踩过了

协议定了,那就开始施工吧。这里我得狠狠吐槽一下我们公司外包队——那帮兄弟拿着家用交换机就往电柜里塞。结果呢?车间一台大功率变频器一启动,网络直接丢包掉线,程序员怀疑人生,产线那边骂街。后来我全换成工业级交换机,带防尘、宽温、抗电磁干扰那种,瞬间稳如老狗。所以第一个坑:网络设备选型,宁可多花钱买工业级,也别拿商用的凑数。

再说拓扑。星型最简单,所有节点直接连交换机,故障好排查。但你要是追求整个产线的冗余,那就搞个环形拓扑,加上RSTP(快速生成树协议),断一根线还能自己恢复——不过配置要细心,搞不好回路风暴能把全工厂的网络打趴下。我见过不止一次工程师把环网搞成广播风暴的惨案,那画面不夸张,电柜指示灯全闪,CPU满负荷,你连上去都卡成PPT。

还有接地和屏蔽。网线的屏蔽层必须可靠接地,不然干扰照样进来。我有个项目偷懒没接地,结果服务器网卡隔三差五丢状态——别走我旧路。对了,网线两端水晶头的屏蔽层处理也有讲究,有些便宜网线你看着是5类,实际连3类都不如,剪开一看星绞根本不合格。

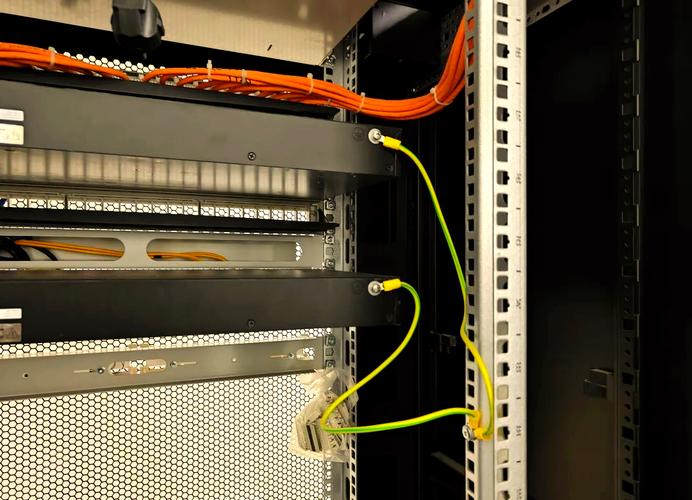

工业交换机安装现场配电柜内屏蔽层接地处理工艺图
工业交换机安装现场配电柜内屏蔽层接地处理工艺图

四、实时性和TSN,别被忽悠了

四、实时性和TSN,别被忽悠了
四、实时性和TSN,别被忽悠了

很多人以为工业以太网就是普通以太网加了个”工业”前缀,其实不然。标准以太网走CSMA/CD(载波监听多路访问冲突检测),数据发出去全靠撞运气,碰上重载就不靠谱了。所以才有那么多实时协议出来缓解——比如PROFINET IRT,专门在数据帧里开时间槽,保证运动控制周期;EtherCAT呢,直接用直通帧技术,报文在主站和各从站间跑一遍就完事,延迟低到微秒级。这可比常规TCP/IP快几个数量级。

但是!TSN(时间敏感网络)这阵风刮得贼猛,我天天在各种展会上看到一堆厂商挂着”TSN ready”的牌子。实话讲,TSN确实能实现标准以太网上的确定性传输,以后说不定一网到底。可你翻翻实际产品——大部分还在Beta阶段,或者只支持某些特定带宽。你要是现在掏钱买TSN设备,多半是给厂商当小白鼠。我的建议:想尝鲜可以,但核心产线还是老实用成熟工业协议,等TSN标准彻底落地再升级也不迟。

问:我这边要搞新产线,现在先上工业以太网,以后想升级TSN,怎么留余地?
答:这问题问得好。有条件的话,布线一步到位CAT6A以上,交换机用支持10G上联级别的模块化架构,核心交换机选支持下一代标准(IEEE 802.1Qbv等)的产品——比如思科或赫斯曼的高端系列。但最关键的还是把数据模型和系统架构解耦,别把控制数据捆在一个封闭框架里。到时候TSN成熟了,换硬件就行,软件不用大改。

末了再啰嗦几句:工业以太网不是什么玄学,它就是让工厂设备之间说话更快、更稳、更没脾气。但你要是没搞好设备选型、没认真规划拓扑,它照样能让你加班到天亮。这行当,细节是魔鬼。
