超声波加工:硬脆材料加工里的“隐形冠军”,你调对了吗?

说实话,在车间干了这么多年,第一次见到超声波加工时,我是不太信的。一根细长的工具头,带着嗡嗡声,也不怎么旋转,就那么上下“哆嗦”,硬是把一块陶瓷片切出了花。后来自己上手调机才明白,这玩意儿看着简单,里面全是坑。今天不聊教科书上的空话,直接说点干活用得上的。

超声波加工的原理:别被“超声”两个字吓住

超声波加工的本质,其实就是利用工具头的高频振动,带动工具与工件之间的磨料悬浮液,让磨料颗粒高速冲击和刮擦工件表面,一点点把材料“磨掉”。这里的频率通常在16kHz到40kHz之间,超出了人耳听觉范围。频率不是越高越好,得看工件材料和磨料粒度。试过用40kHz的振子加工玻璃,反而比28kHz的慢,就是因为振幅太小,冲击力不够。所以,选参数别光看频率标称值。

工具头的振动状态是核心。发生器给换能器供高功率电信号,换能器把电信号转成机械振动,变幅杆再把振动幅度放大(从几微米放大到几十微米),最后传给工具头。这三者必须匹配,否则就会出现“空振”或“闷振”。

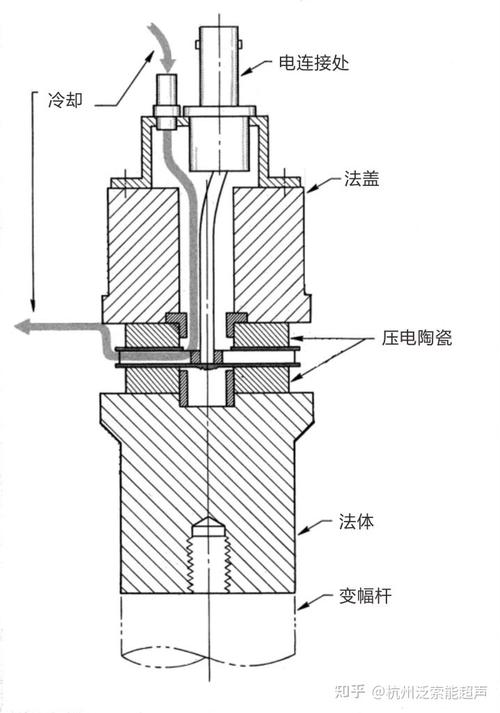

超声波加工换能器变幅杆工具头结构剖面图
超声波加工换能器变幅杆工具头结构剖面图

磨料悬浮液:加工效率的隐形操盘手

磨料悬浮液:加工效率的隐形操盘手
磨料悬浮液:加工效率的隐形操盘手

很多人调参数时只盯着功率和压力,忽略了磨料悬浮液——这恰恰是我吃过亏的地方。有一次加工氧化铝陶瓷,为了省事,把磨料浓度调得很高,结果工具头磨损极快,孔壁粗糙度一塌糊涂。后来才明白,磨料太少,冲击力不足;磨料太浓,磨屑排不出去,反而加剧二次磨损。碳化硼、碳化硅、金刚石三种磨料各有适用范围。粗加工用碳化硼(B4C)粒度在100μm左右,精加工就得换金刚石微粉,粒度小到10μm以下。

💡我现在的习惯是:配悬浮液时按照磨料:水=1:3到1:5的体积比,同时加少量表面活性剂,减少磨料沉降。另外,加工深孔时,强制循环悬浮液比单纯浸泡有效得多,但要注意避免气泡进入加工区。

加工参数设置:别做只会按表的“机器人”

静压力、振幅、进给速度,这三个参数是相互制约的。静压力过大,工具头被死死压住,振动幅度减小,效率不升反降;静压力过小,工具头跳起来,冲击力不足。我的经验是:先用最大振幅的40%试切,然后逐渐增大压力,直到听到尖锐而均匀的“沙沙”声——那是磨料在起作用的信号。如果声音发闷,说明压力太大了;如果尖锐刺耳,可能是磨料太粗或者悬浮液太稀。

问:超声波加工的表面质量为什么比普通磨削好?
答:因为工具头的宏观切削力很小,主要是微观冲击,所以工件表面几乎没有微裂纹和热损伤。对于硬脆材料,这非常关键。比如加工光学玻璃,用超声波粗加工后表面粗糙度能控制在Ra0.8~1.6μm,再经抛光可以得到镜面。

进阶技巧:对于深孔加工,工具头侧壁的磨损会导致锥度。采用分段退刀排屑的方法,或者用带反向锥度(直径向尾部递减约0.02mm)的工具头,可以明显改善孔形。

超声波加工深孔锥度补偿工具头示意图
超声波加工深孔锥度补偿工具头示意图

应用领域:比你想象的更广

应用领域:比你想象的更广
应用领域:比你想象的更广

超声波加工常被用在光学玻璃、工程陶瓷、硬质合金、石墨、碳纤维复合材料这些传统切削很难搞定材料上。比如手机摄像头的蓝宝石镜片加工、半导体硅片的开槽、喷油嘴小孔,都用到了超声波技术。有人说它只能干小孔细槽?其实不然,用旋转超声加工配合数控轴,照样能铣出复杂的曲面。

问:超声波加工适合大批量生产吗?
答:说实话,传统超声波加工工具头损耗快,单件成本偏高,更适合小批量、高附加值的精密件。但近几年的自动化方案——比如多工位转盘配上旋转超声主轴,已经能用在中等批量的生产线上了。关键还是看你怎么平衡刀具寿命和节拍。

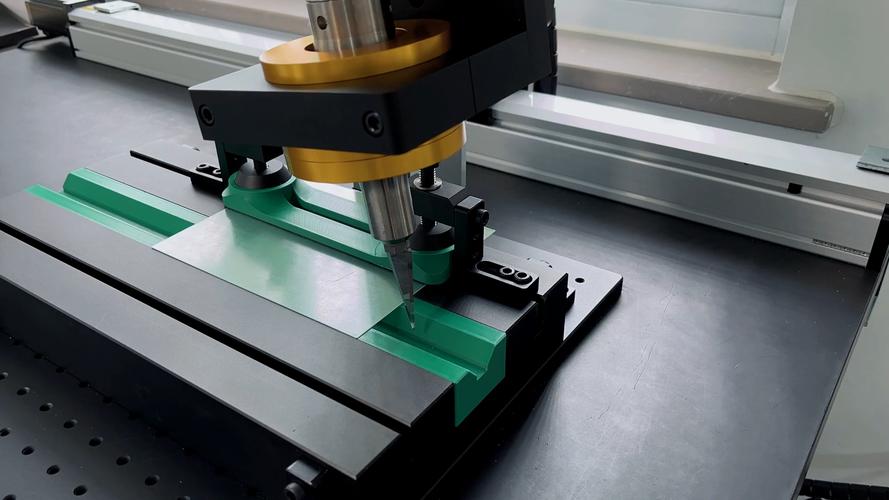

超声波加工的新玩法:复合加工与自动化

超声波加工的新玩法:复合加工与自动化
超声波加工的新玩法:复合加工与自动化

单靠超声波加工效率确实有限,所以现在很多厂家开始玩“复合”。比如超声波-电火花复合,在放电的同时施加超声振动,帮助排除放电碎屑,加工速度能提升30%以上,同时电极损耗减小。还有一种是在数控机床上集成超声波主轴,实现旋转超声加工(RUM),加工硬脆材料时既能钻削又能铣削,而且表面质量非常稳定。这已经不再只是实验室里的东西,航空发动机的陶瓷基复合材料叶片、汽车喷油嘴的小孔,都在用这类工艺。

再说国产设备的问题。前几年我总怀疑国产超声波发生器不稳定,但这两年接触下来,国产高端型号的控制算法其实已经跟上了。关键是要会看反馈信号——有些设备能实时显示频率和功率,你要学会根据负载变化调整匹配参数,不要期待“一键搞定”。

如果你真想把这技术用起来,我的建议是:先拿废料试,记录不同参数下的去除率和表面粗糙度,做出一张自己的“参数地图”。温度、磨料新旧程度、设备预热状态,这些都会影响结果。靠嘴说没用,数据才能让你稳定生产。

说到底,超声波加工不是玄学,是实实在在的机械工艺。它需要你对振动、磨粒、流体这些要素有感觉,并且愿意花时间调试。别指望买台设备就能自动化无人化,真正的门槛在工艺经验。

最后,如果你在陶瓷、玻璃或硬质合金加工上遇到瓶颈,不妨重新看看超声波这个老技术——它可能会给你一个意想不到的惊喜。
