干了快二十年模具行业，见过太多新手甚至摸了十来年的老设计师，栽在不起眼的小地方。几十万的模具开出来，拉个样件就起皱开裂，改都改不动。说出去都是泪。
十年前，比的是谁能更快把结构画完出图。现在呢，主机厂给的开发周期压到三个月，材料全是新一代高强度钢，要求零件精度差不能超0.5毫米，还得帮客户降本。拼的就是对细节的把控，对隐形风险的预判。很多人现在迷信AI工具，说AI十分钟就能分好型，还要设计师干嘛？这话听听就算了。AI连你客户家压机的台面尺寸都不知道，它能考虑到拉深筋走刀的余量？

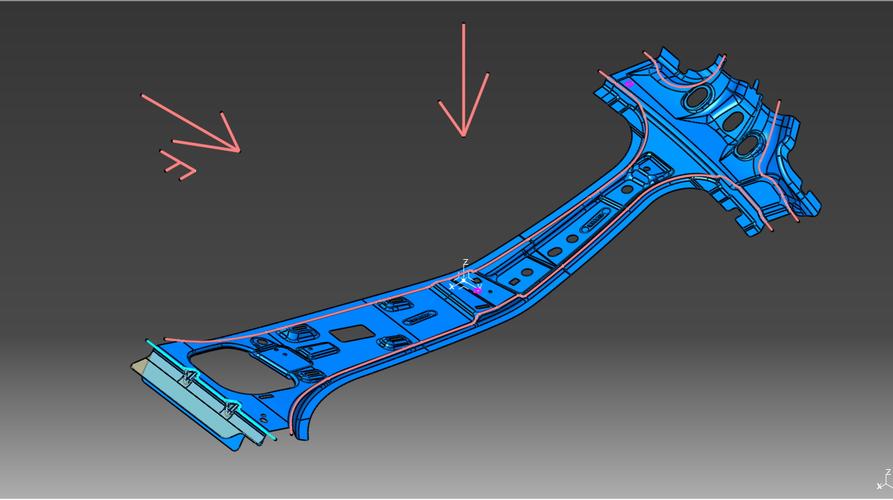

刚好上周碰到一个刚从设计院出来的年轻人，拿AI分的型来问我，我翻了两页就看到问题，分型线刚好卡在零件外观面的R角上，真开模出来，零件上会留一条永久的夹线，主机厂直接打回。
问：AI自动分模真的完全不能用吗？
答：当然不是，AI是帮你省出画基础结构的时间，把重复劳动做了，最终的细节调整、风险预判，还是得靠人。我现在做项目也会用AI出底，但是至少要花两三天改，改分型、改压料面、调补偿参数，这些都是AI学不会的——它没见过一万件废件堆在工厂角落的样子，哪懂什么叫踩坑。
汽车覆盖件九成的问题，都出在拉深这一步。我整理了三个我跟身边朋友踩过的大坑，记下来能省几十万。
❗ 坑一：压料面舍不得留余量
很多新手设计师为了帮客户省模具材料钱，或者图尺寸好看，压料面做的刚好包住零件轮廓，连10毫米的余量都不肯留。实际冲压的时候，板料流动根本没有缓冲空间，拉深到最后直接就扯裂了。改的时候要烧焊接料，接完精度还保不住。
💡 我的规矩：单边最少留30毫米余量，高强度板直接留50毫米，别心疼那点模具钢钱，改一次模的费用够买三块压料板。
❗ 坑二：回弹补偿只做一次

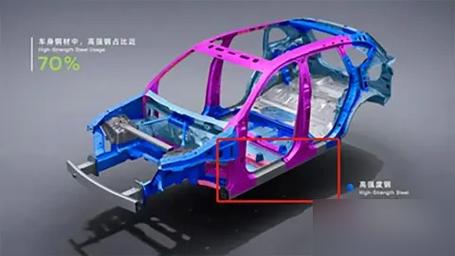

现在汽车减重，覆盖件用高强度钢的比例超过70%，回弹是绕不开的问题。很多人觉得模流软件算一次补偿就够了，直接出图开模，结果试模出来回弹超差0.8毫米，钳工敲了三个月都达不到要求。
❗ 坑三：拉深筋圆角乱取整
很多人画图纸喜欢把圆角取整，1毫米就是1毫米，5毫米就是5毫米，看起来好看。实际上拉深筋圆角差0.2毫米，对板料流动阻力的影响就差10%以上，阻力不对，要么起皱要么开裂。我现在做设计，圆角该是3.7就是3.7，绝对不乱凑整，就是麻烦点加工，总比试模改来改去强。
问：现在模流软件都能自动计算回弹和阻力，为啥还要自己调经验值？
答：软件算的是理想状态下的结果，钢厂给的板料性能参数，和实际批量生产的板料差个10%太正常了，压机的吨位、车间的温度、甚至冲压用的润滑油品牌，都会影响最终结果。自动计算出来的只是基础，必须结合同类型零件之前的试模数据手动修正，差零点几毫米，结果就是天差地别。

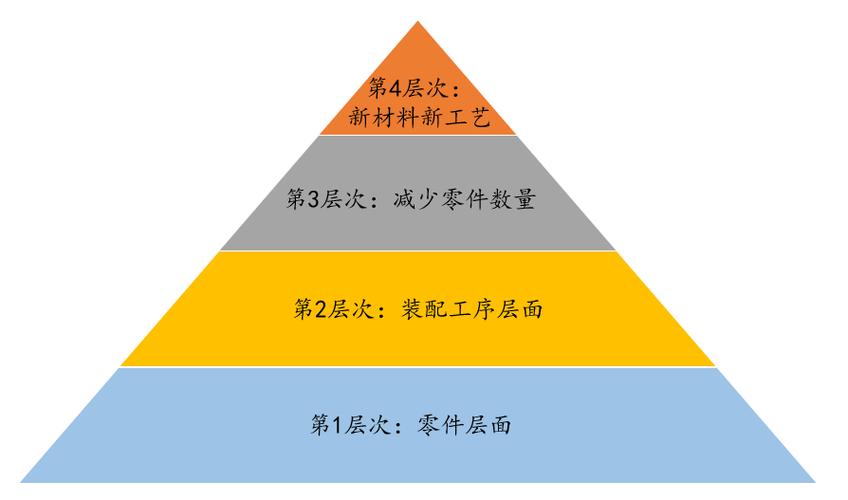

现在全行业都在喊降本，很多厂降本都是降模具材料厚度，偷换标准件品级，结果就是模具用个一年就坏，客户回头骂娘。真正的降本，是在设计阶段就把钱省出来，还不影响质量。
说实话，我最近做的一个项目，原来供应商设计的整体落料镶块，光材料成本就八十多万，我改成拼接式镶块，易磨损的出料口位置单独做小块，其他位置用合格的余料复用，总成本直接降到四十五万，寿命还比原来长，因为坏了只换小块就行，不用整个拆下来。
不过话说回来，拼接也不是瞎拼，拼接缝一定要避开零件的外观面，避开应力集中的转角位置，不然用半年就裂，那就是偷鸡不成蚀把米。对吧？
还有一个很多人忽略的点，就是标准件复用。现在很多厂都有自己的标准件库，但是还是有不少设计师喜欢自己画非标螺栓、非标导柱，一来画图费时间，二来采购的时候还要定制，价格比标准件贵两三倍，后期坏了还买不到替换件，耽误生产。只要不是特殊位置，全部用标准件，采购成本降两成，交货周期还能提前一周，何乐而不为？
干模具设计这行，越干越胆小。真的。那种上来就拍胸脯说我设计的模具百分百没问题的，多半是没见过堆在废料厂的十几吨废模具，没帮老板算过改模亏的几十万。多抠一个细节，多查一次参数，少踩一个坑，就是帮客户赚钱，也是帮自己攒口碑。
