很多人对铸造的印象还停留在黑烟滚滚的小作坊，抡着大锹往砂箱里填料。
早就变天了。
现在的头部铸造厂，车间干净得能让你放下心吃盒饭，精度能做到丝级，给航空航天做零件都没问题。
但多数中小厂，还在最基础的工艺坑里绕不出来。
我跑过不下五十家铸造厂，见过最夸张的，一家做农机配件的厂，废品率能到18%。每做五个就废一个，赚的钱全扔废砂堆里了。
问他们问题出在哪，老板拍桌子说原材料涨太疯，进的铁水不纯。
真不是。绝大多数合格率问题，都出在
问：铸件常见的气孔、缩松问题，真的只能靠换好原材料解决吗？
答：完全不对。气孔90%以上是排气设计没做好，或者型砂湿度超标。我之前帮过一家小厂调整了砂型的出气口位置，把型砂湿度从6%降到4.5%，合格率直接从81%涨到95%，一分钱额外成本都没花。缩松更多跟浇铸温度、浇口位置设计有关，很多厂图省事，不管什么零件都用一套浇铸工艺，不缩松才怪。
说实话，现在的铸造原材料体系已经很成熟了，只要你不买掺假的回炉料，基本都能满足要求。反而是工艺细节，没人愿意抠。反正浇完出来，能凑活用就卖，不能用就回炉，习惯了。
不过话说回来，抠细节确实麻烦。一套零件换一种工艺设计，对师傅的经验要求太高了。现在有经验的老铸造师傅，工资开少了根本留不住。
现在市面上常用的铸造工艺，传统砂型铸造、消失模铸造、熔模铸造、3D打印砂型，各有各的适用场景，选错了就是赔本赚吆喝。
给大家整理几个经过验证的实际选法：
✅ 批量1000件以上的普通结构件，选传统砂型铸造，成本最低，稳定成熟。

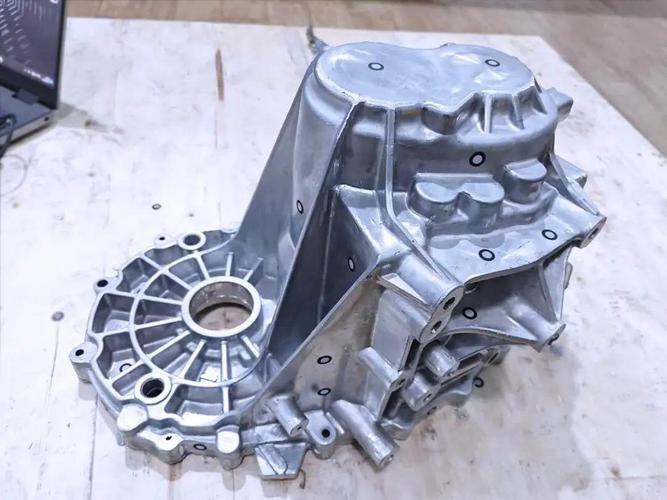

✅ 批量几百件、精度要求稍高的中小零件，选消失模更划算。
✅ 单件十几件的大型复杂模具，选3D打印砂型，省模具钱，工期还快。
❗ 别乱跨场景选，我见过有人做十万件标准件，非要用3D打印，成本直接翻三倍，老板哭都没地方哭。
问：都说熔模铸造精度最高，是不是所有高端零件都要用熔模铸造？
答：也不是。熔模铸造精度确实能做到IT7-IT9，比砂型高好几个等级，但成本也比砂型贵一倍还多。如果你的零件只是局部尺寸要求高，完全可以做
，总成本比全熔模铸造低太多。只有那些形状复杂、整个零件尺寸公差要求都严，没法后续机加工的，才需要用熔模铸造。
对吧？很多人迷信贵的工艺，觉得贵就是好，忘了自己的批量和实际需求。铸造这行，没有最好的工艺，只有最合适的。
。以前废砂都是拉去填坑，现在不仅环保不让填，新砂价格还涨得厉害。现在成熟的热法再生、机械再生工艺，能把废砂处理完再用，再生砂的性能不比新砂差，成本能降40%左右，不少地方还能拿到环保补贴，一举两得。
第二个就是数字化在线缺陷检测。以前都是老工人拿放大镜看，慢不说，还容易漏检。现在几万块就能装一套入门的机器视觉检测系统，漏检率直接降到1%以下，还能省两三个工人的工资，半年就能回本。
第三个就是适配新能源赛道的工艺调整，原来做传统汽配、建材的厂，转做新能源汽车结构件、储能配件，不需要换整条生产线，只要把铸造工艺的参数、浇铸流程优化到位，就能满足要求，利润比原来做传统产品翻一倍都不止。
说实话，现在铸造行业不是没利润，是靠过去蛮干、凑活的日子真的过去了。你愿意抠工艺细节，愿意跟进点成熟的新技术，就能把废品率降下来，把成本压下去，就能比同行赚得多。
我前两个月见一个浙江的老板，原来做普通建材铸件，去年改做新能源汽车的结构铸件，就是把原来的砂型铸造工艺优化了一下，加了在线检测，合格率稳定在98%以上，现在订单排到半年后，利润比原来做建材翻了两倍还多。
很多人说铸造是夕阳行业，我不觉得。只要所有的机械都需要金属结构件，铸造就是工业的基础。你把工艺做精了，永远有饭吃。
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：聊聊现代铸造工艺：被多数工厂忽略的成本与质量细节 https://www.dachanpin.com/a/tg/67339.html
