干了快二十年机械加工，见过太多栽在最后一步的项目。零件尺寸精度磨到丝级，开模砸进去几十万，最后因为表面一点锈斑、附着力不够，整批报废。亏起来能把大半年的利润吞得一干二净。
很多外行甚至刚入行的设计师，都默认表面处理就是给零件”美容”的工序，能省则省，能凑活就凑活。真不是。
现在风电主轴上的配套轴承，要求二十年不失效，转轴表面如果渗碳淬火处理不到位，残余应力没消干净，跑个三五年就会出现点蚀磨损，换一套轴承的成本加停机损失，轻轻松松上百万，够给整批零件做十次表面处理了。
还有消费电子的中框，阳极氧化做不好，手摸三个月就掉漆，用户直接给差评，品牌口碑砸了，这点省下来的成本够补吗？
问：普通零件做表面处理能不能省成本跳过？
答：真要看用在哪。做展示用的样品，放仓库里不接触水不受力，跳过无所谓。但只要是要装机工业使用的，哪怕是一个几块钱的液压接头，天天泡在高压油和水汽里，不做发黑或者氧化处理，三个月就锈死，拆都拆不开，后期维修的成本，是当初做表面处理成本的十几倍，怎么算都不划算。
问：表面处理的质量怎么提前验货？总不能等用了半年坏了才发现吧？
答：简单的几个小方法就能筛掉大部分差货。第一看外观，有没有漏镀、起泡、针孔，颜色是不是均匀，差货一眼就能看出来。第二可以做附着力测试，拿胶带粘完撕下来，掉皮的直接pass。第三要求供方提供盐雾测试报告，普通防腐要求做48小时，高端的要做几百小时，拿报告对照，达不到要求就是工艺偷减了。之前碰过一个小厂给客户做镀锌，为了压价，除油除锈只做一遍，三个月就掉层，客户找过去，人家说你使用不当，真晦气。
：适合铝、镁这类轻合金，现在汽车轻量化、消费电子结构件用得最多。新出的硬质阳极氧化，表面硬度能做到HV400以上，耐磨性能比普通铝提高十倍，做运动器材的受力部件完全没问题。
💡
：这个坑最多。很多人说化学镀镍厚度不均匀，那是你找的厂控制水平不行。正宗的化学镀镍，哪怕异形复杂件，厚度差也能控制在10微米以内，耐磨防腐都好，适合精密模具、医疗植入配件，就是成本不低，别拿它去替代便宜的镀锌。
不过话说回来，最近两年环保要求提得高，很多人都在问传统工艺的出路，我接触下来，淘汰的都是那些偷排偷放的小作坊，不是工艺本身。只要升级了处理设备，换成环保型的原料，传统镀锌、电镀这些性价比超高的工艺，依然是工业领域的主力。

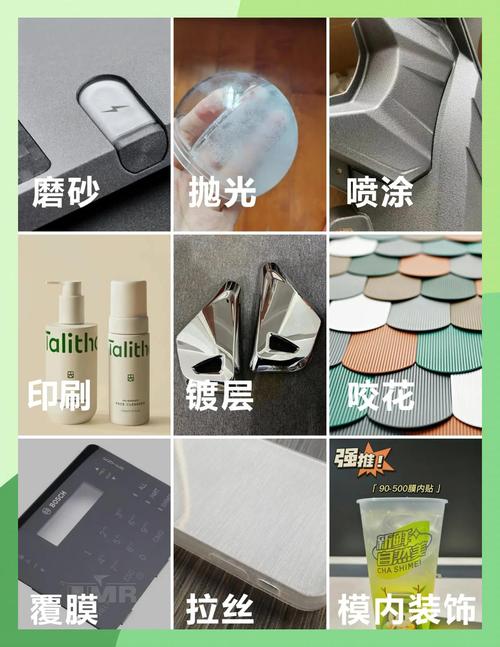

我见过最多的错误，就是设计师画图的时候，完全没给表面处理留余量。
你要镀10微米的锌，那零件的配合尺寸就得提前把这10微米的镀层厚度留出来啊，不然镀完尺寸变大，装都装不进去，磨都没法磨，整批报废就是这么来的。
还有几个容易忽略的点：
1. 零件尖角最好倒R0.5以上的小圆角。做电镀或者氧化的时候，尖角容易富集镀层，镀完尖角厚度超标，还容易掉块。

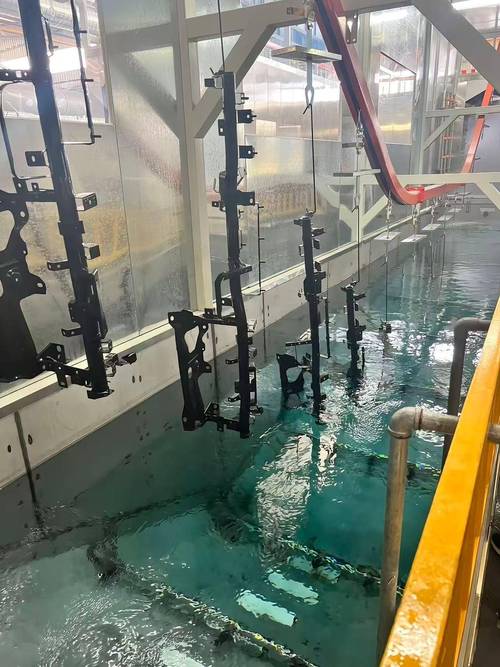

2. 盲孔一定要留排气孔。做电泳或者电镀的时候，盲孔里容易窝住空气，存住工艺残液，做完要么没镀层，要么残液漏出来腐蚀内部，我前年碰过一个阀块项目，就因为这个，赔了几十万，说起来都懊恼。
3. 焊接件做表面处理，一定要把焊渣和焊缝周围的氧化皮清理干净再送厂，不然做完那块就是花的，还容易掉漆。
现在国内的表面处理水平真的起来了。早十年，高端的半导体部件、航空件的表面处理，都得送到欧洲去做，周期大半年，价格贵得离谱。现在国内不少头部供应商，稳定性和精度都能追上进口水平，价格只有三分之一，交付周期还能缩到一周以内，很多做出口的工厂现在都转用国内供应商了，真香。
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：为什么高端制造都在抠表面处理？行业人不说的干货都在这 https://www.dachanpin.com/a/tg/67344.html
