很多人提起钣金加工，第一反应就是“剪折冲焊，没什么技术含量”。
错了。
我干制造业生产管理快二十年，见过太多做钣金的工厂，单子接得满，产能挤得爆，年底一算账，没剩几个子。问题全出在大家都忽略的细节里。
现在做钣金，原材料成本占比能到七成以上，稍微浪费一点，利润直接没影。很多工厂现在还在靠老技工凭经验排版，为了省几万块的软件授权费，不肯更新版的自动排料系统。
上个月去东莞一家做充电桩外壳的工厂，老板说原材料涨了五个点，原本十个点的利润直接缩没了一半。我翻了他们三天的下料废料，算下来
问：现在钣金加工下料，激光是不是比数控冲更省钱？
答：完全看你的订单结构。如果是多品种小批量，单批次不到10件，激光不用开模，肯定省。但如果是月产几千件的标准结构件，数控冲的加工速度比光纤激光快三倍还多，单位零件的加工成本能低一半以上。很多老板跟风上高价激光设备，大订单还全用激光切，纯纯赚吆喝。
说实话，只要把排版这块优化好，不用投新设备，一个月就能省出几万块。很多工厂偏偏不信这个邪，觉得抠那点边角料没意义，积少成多啊朋友。

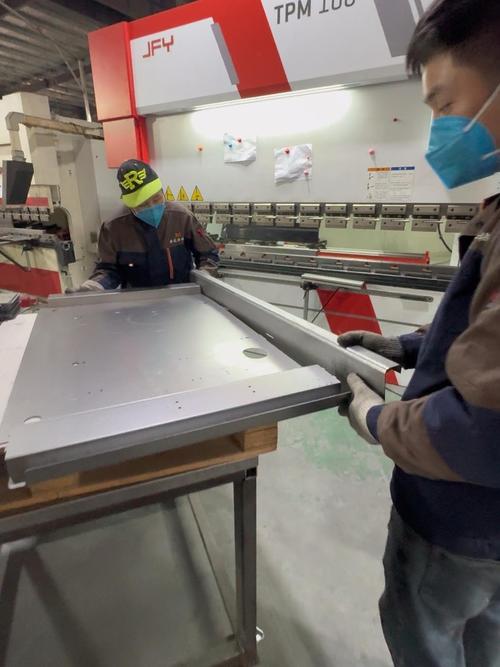

折弯是钣金加工里对经验要求最高的工序，过去全靠老师傅手感调刀，换个批次重新调刀，一次调废两三件太常见了。我见过最夸张的一家机柜厂，一天废了17件折弯不合格的板材，老板还说“老师傅也有手滑的时候”，这哪是手滑，这是流程烂透了。

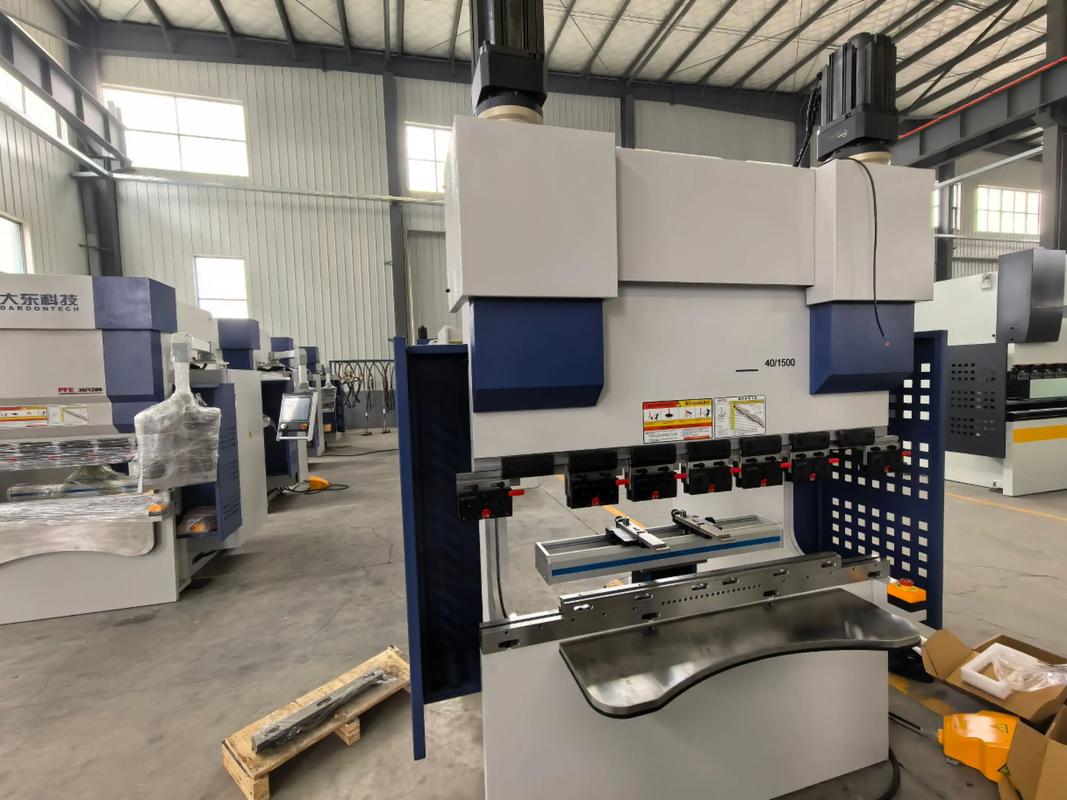

现在新出的数控折弯机都带自动寻边、压力
，换产品十分钟就能搞定，试折废品率能降到1%以下。很多老板觉得新机贵，舍不得换，算算账：你一个月废十张3mm不锈钢板，一张就是大几百，一年下来都够付半台设备的首付了。
问：钣金加工折弯怎么控制回弹，保证大批量生产的一致性？
答：回弹主要看材料，普通冷轧钢板回弹一般在1度到3度，不锈钢要高一点，铝合金能到5度以上。现在新机都有自动回弹补偿参数，存进去不用手动调。如果是老机器，教你个笨办法：同一批零件，先试折三件，记下压力和角度，每折20件重新校一次，别嫌麻烦，废一件的成本比你校三次的时间成本高多了。
还有个很多人都忽略的点：折弯顺序错了，折完零件卡在模具里拿不下来，硬撬直接变形报废，这种错误新手几乎天天犯，提前模拟一下能省好多事。
很多人觉得钣金加工成型完就完事了，其实损耗全在最后这几步。
转运的时候不做防护，钣金边角刮花了，喷涂前要重新打磨，严重的直接报废。孔位差了0.5mm，装配的时候螺丝拧不进去，要么扩孔废时间，要么整个零件回炉重造。现在很多工厂开始用
，切割、折弯都先在软件里模拟一遍，干涉、公差问题提前解决，不用试切试折，这一块能省至少5%的试料成本。
不过话说回来，不是让你砸钱把所有设备都换成最新的，中小工厂本来就没多少现金流，先优化软细节，再投硬件，见效快得多。
💡 给中小钣金加工厂的三个实用优化建议：
✅ 每周清一次余料库，能用的小余料提前按尺寸整理出来，接了小零件订单直接用，别当废铁卖，一斤废铁才多少钱，做成零件翻十几倍。
✅ 给下料、折弯工序连续做一周的余率统计，算完你就能吓一跳，原来浪费比你想的多得多。
❗ 新员工一定要先练排版逻辑和折弯顺序，别上来就上机，大尺寸板材废一件就是大几百，够你心疼三天。
干制造业哪有什么躺着赚的暴利，都是抠细节抠出来的。钣金加工看起来门槛低，真要做好，每一步都藏着赚钱的门道。你把浪费的口子堵上，利润自然就上来了。
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：钣金加工降本增效：被中小制造工厂忽略的细节优化 https://www.dachanpin.com/a/tg/67343.html
