搞懂工业现场为什么要上时间敏感网络(TSN),别再交智商税

去年在东莞跑一个汽车零部件厂的项目,碰到个哭笑不得的事儿。业主花了大几百万上新的柔性生产线,调试试生产的时候,每隔三五天就出一次撞机。查了半个月,最后发现是通信的锅——机器人走轨迹的控制信号,被突然涌来的视觉检测数据包挤了排队,晚了8毫秒到位。就8毫秒,十几万的工装夹具直接撞废,工人师傅心疼得直拍大腿。

工业通信的老顽疾,只有时间敏感网络(TSN)能根治?

原来的工业现场,啥协议都有。PROFINET走PLC,EtherCAT走运动控制,视觉走普通千兆以太网,AGV走无线。不同协议走不同的线,不同厂商设备不互通,要加一堆网关转换。数据绕一圈,延时不说,还容易堵。现在要做柔性生产,一台设备要换产就改参数,所有设备都要实时同步数据,原来那套分布式总线架构,早就顶不住了。
传统工业多总线通信架构冲突示意图
传统工业多总线通信架构冲突示意图
很多人第一反应,我把带宽升级到万兆不就行了?带宽再大,没有调度,该堵还是堵。就像高速公路,不限行不划分车道,啥车都往快车道挤,照样堵得一动不动。 问:很多厂商都在吹TSN,会不会就是换个名字的营销噱头,本质还是工业以太网? 答:还真不是。普通以太网的核心是“尽力而为”转发,数据包什么时候到,完全看网络拥堵情况,抖动几十毫秒都是常态。时间敏感网络(TSN)是在标准以太网的基础上,加了一套时间同步和流量调度的机制。说白了,就是给不同优先级的数据包划了专属车道,时间敏感的控制包直接走绿灯绿色通道,提前排好通行时间,最大抖动可以控制在1微秒以内。而且TSN是IEEE出的开放标准,不是哪家厂商私藏的协议,只要符合标准就能互联互通,这才是它最核心的价值。

2024年国内工业TSN落地,都有哪些真案例?

别以为TSN还是实验室里的东西,我今年跑了不下十个新建的智能工厂,动力电池、新能源汽车、3C电子都有,已经有不少实实在在的落地了。 💡 说几个我亲眼见的数据: – 长三角某动力电池顶盖焊接线,4台激光焊接机器人用TSN做同步,动作同步误差控制在0.5微秒以内,焊接良率从原来的96.8%升到了99.7%,单月次品损失少了小一百万。 – 珠三角某电商智能仓储,52台AMR全部接入TSN无线网络,调度系统下发路径的延时从原来的平均20毫秒降到了不到1毫秒,高峰期再也没出现过抢道撞车的情况,分拣效率提了18%。 说实话,最惊喜的还是成本。原来一条新线要布七八种不同的总线,光网关和布线就要占整体自动化成本的15%左右。用时间敏感网络(TSN)统一承载后,所有数据都走一条网线,网关数量减了七成,布线成本直接砍半。

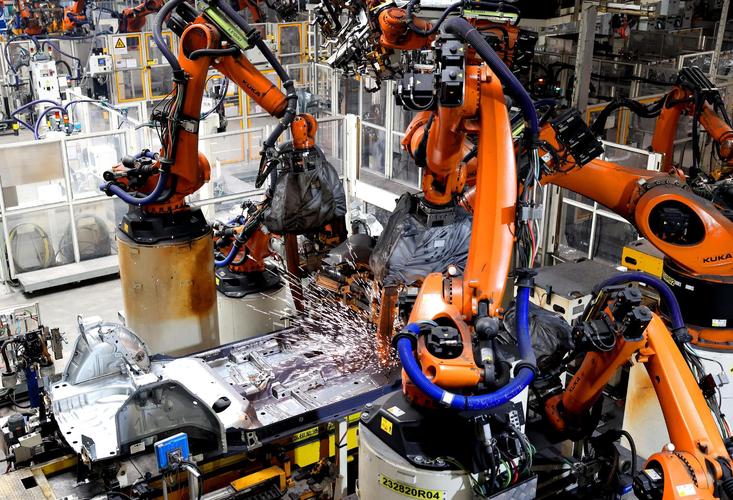

新能源汽车焊装车间TSN多机器人协同现场图
新能源汽车焊装车间TSN多机器人协同现场图
问:老工厂改造想上TSN,是不是得把原来的设备全换掉?投入会不会太大? 答:完全没必要一刀切。现在主流的工业通信厂商都出了兼容TSN的边缘网关,原来的老PLC、老机器人都可以通过网关接入TSN网络,只需要把核心的运动控制、机器协同部分换成TSN设备就行,改造投入最多只有全换的三分之一。当然如果是新建工厂,直接上全TSN架构,长期来看省下来的维护和扩容成本,真的很香。❗ 别信某些厂商忽悠你全换,那纯粹是为了冲业绩瞎推荐,别交这个智商税。

选TSN方案,这几个坑一定要避开

选TSN方案,这几个坑一定要避开
选TSN方案,这几个坑一定要避开
我这两年见了太多项目,TSN设备买回去,效果达不到预期,大多不是TSN本身不行,是踩了坑。 第一个坑,只看“支持TSN”的标签,不看具体功能集。TSN不是一个单一功能,它有几十个不同的标准,比如你要做运动控制协同,就必须选支持时间敏感流量调度(CBS)和硬件PTP时间同步的设备,很多便宜的TSN设备只支持基础的时间同步,没有流量调度,用起来和普通以太网没差。 第二个坑,忽略现场环境对时钟的影响。TSN的核心就是时间同步,现场环境温度变化大,普通晶振的时钟漂移会超过1ppm,同步精度直接掉到几百微秒,根本满足不了要求。一定要选带工业级温度补偿晶振的设备,这个地方省几千块,后面出问题修起来花几十万,得不偿失。 第三个坑,不提前算带宽冗余。TSN虽然能调度,但总带宽是固定的,你把所有流量都塞进去,预留带宽不够,照样会出问题。一般来说,核心层至少要留30%以上的冗余带宽,给未来扩容用,别卡得刚刚好。 不过话说回来,TSN现在确实还有不完善的地方,比如配置门槛还是比传统总线高一点,对运维人员的技术要求也高。但你看这两年各大厂商都在出图形化的配置工具,很多都能自动算流量分配,门槛已经降了很多了。 工业智能化的核心是什么?就是所有设备的数据能实时、准确地流动起来。原来那套各自为政的总线体系,早就跟不上柔性生产的要求了。时间敏感网络(TSN)作为唯一的开放统一工业通信标准,早晚要普及到所有的工业现场。早搞懂,早布局,总没错。
