从画图板到数字孪生:计算机辅助设计(CAD)如何重塑现代制造业

我前阵子去长三角一家汽配厂调研,车间主任拉着我看他的新工位。十年前他还趴在绘图板上描三视图,橡皮蹭得手上黑一块白一块,现在对着三块屏幕改模型,半小时出完之前三天的活。 这种变化,说穿了就是计算机辅助设计(CAD)普及带来的。但很多人对CAD的认知,还停留在“电子绘图板”的阶段,这可就错大发了。

别拿CAD当普通电子绘图板

不少刚入行的设计师,甚至不少开了十几年加工厂的老板,都觉得CAD无非就是把铅笔尺子搬到电脑上,能出图就行,找个免费破解版对付着用也没关系。

说实话,真不是这么回事。早个二十年CAD可能还只是绘图工具,现在早就成为整个产品研发链路的起点了。你设计的每一个尺寸、每一个配件的参数,全都会顺着链路流到开模、加工、测试、运维全环节,一步错,步步错。

机械加工车间工程师操作三维CAD设计界面
机械加工车间工程师操作三维CAD设计界面
问:现在市面上那么多免费CAD,小企业够用吗? 答:这个真得看需求。如果只是接散单代工,只需要出个二维图纸给线切割、车床工序,免费基础版确实够用。但要是你打算自己开发新产品,要做装配干涉检查、受力模拟,还要对接工厂的ERP系统排产,免费版的接口和功能根本撑不起来,导个模型丢一堆特征,改来改去反而浪费更多时间。 问:二维CAD还有存在的必要吗?现在不都流行三维建模了? 答:当然有必要。至少国内绝大多数加工厂的下料、车工工序,还是认二维工程图的,三维模型转二维工程图本来就是现在CAD的基础功能,不存在谁取代谁,只会是配合用。

新一代计算机辅助设计(CAD)已是研发数据中枢

现在头部厂商推的新一代CAD,早就跳出画图这个范畴了。最明显的变化就是全链路参数化关联——你在CAD模型里改了一个螺栓孔径,后续的装配位置、模具型腔尺寸、数控加工的G代码会自动全部更新,根本不用人工一个个改。

我前两年听过一个真事,东莞一家模具厂,设计师改了产品尺寸,编程员忘了同步修改刀路,一整块几十万的进口模具钢直接废了,老板气得半个月没给设计师发工资。换成现在集成化的CAD,这种错根本不可能出现。

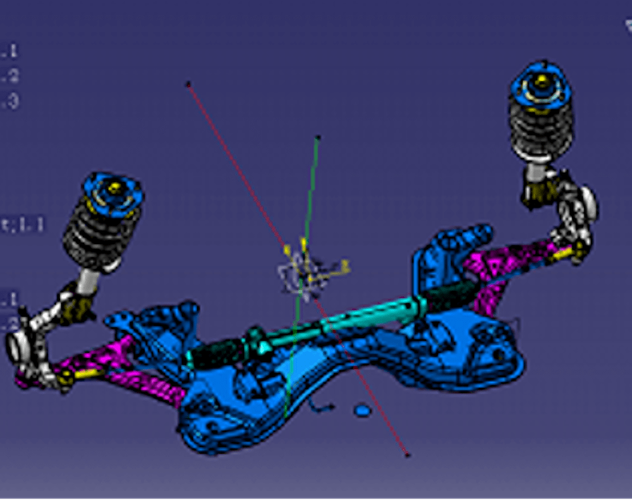

新能源汽车底盘CAD数字孪生装配模型
新能源汽车底盘CAD数字孪生装配模型

更不用说现在火得不行的数字孪生,所有的基础数据全来自CAD模型。没有准确、参数完整的CAD模型,数字孪生就是个空架子,连仿真都跑不起来。

这两年云CAD也起来了,不用装庞大的客户端,打开浏览器就能用,设计图存在云端,设计师在家出差都能改,团队协作直接共享模型,不用来回发几十兆的安装包,太爽了。

不过话说回来,云CAD也不是完美的,不少人担心数据安全,这个就得选靠谱的大厂商,别找不知名小厂的服务,这点一定要注意。

中小制造企业选CAD,记住这几个要点

中小制造企业选CAD,记住这几个要点
中小制造企业选CAD,记住这几个要点

很多企业选CAD,要么跟风买最贵的国外授权,要么图便宜用免费版,其实都不对,适合自己的才是最好的。给大家整理几个实打实的选型参考:

  • 💡 先摸清楚自己的核心场景:你是做建筑施工图还是做机械非标设计?是做消费电子还是做大型重工?不同领域的CAD专精方向天差地别,做建筑的CAD转机械模型,很多特征根本识别不出来,反过来也一样。
  • ❗ 一定要看兼容性:你下游的加工厂、开模厂常用什么格式?你得能输出对方能直接打开的版本,不然你做了半天模型,对方说读不出来,来回折腾好几天,订单都耽误了。
  • ✅ 优先选能一体化的:现在CAD、CAE分析、CAM加工本来就是一套流程,选同一厂商的一体化方案,不用来回导数据,不会丢特征,能省至少三分之一的沟通时间。

这几年国产CAD进步真的超出我预期,十年前我做行业调研,整个高端市场基本都是国外厂商的天下,现在不少国产CAD不管是功能稳定性,还是参数化能力,都能满足绝大多数制造企业的需求,授权费只有国外的几分之一,对中小厂商太友好了。

我上个月见一个刚创业的非标设备设计师,团队五个人,用国产云CAD,一年服务费才不到一万五,之前用国外永久授权,一个人就要十几万,省下来的钱直接招了两个研发工程师,这不香吗?

现在制造业卷成什么样,大家都清楚。你设计环节快一天,产品就能早一天上市,就能抢住风口。计算机辅助设计(CAD)早就不是后台的辅助工具了,是能直接帮你抢订单、降成本的核心竞争力。
