模具设计:老钳工都不会主动说的三个避坑细节

别忽略模具设计初期的材料适配

干模具这行,最痛的教训永远来自最基础的细节。很多新手拿到产品图,第一反应就是打开三维软件拉造型,画型腔,根本没静下心来算材料的收缩率。

你以为不就是差个零点几毫米吗?开模出来磨一磨就好了。真碰到差大了的,型腔直接废。

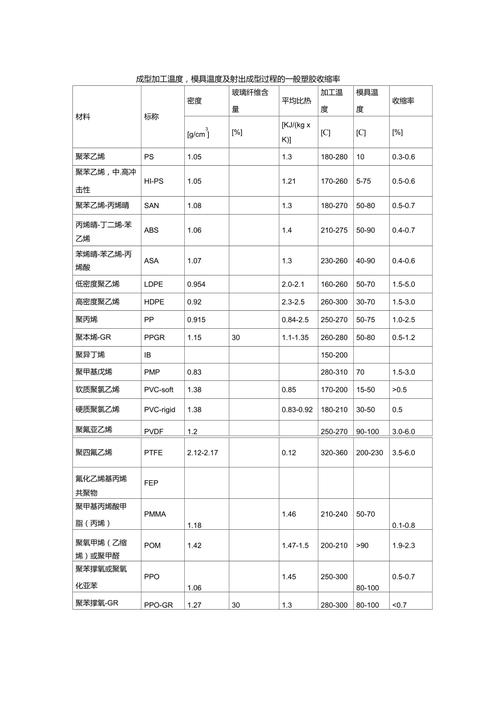

塑料模具设计收缩率对比参数表
塑料模具设计收缩率对比参数表

就说去年新能源汽车内饰,很多塑件都用高玻纤改性PP,玻纤含量15%的收缩率大概是0.5%到0.8%,玻纤含量30%的直接掉到0.1%到0.3%。差了快一倍。你拿错参数,产品出来尺寸超差十几个丝,装配根本卡不进去,几十万的钢料和加工费,直接打了水漂。

问:现在很多厂都用3D打印打样验证了,还需要在模具设计阶段卡死收缩率吗?

答:3D打印样件用的光敏树脂、PLA,收缩特性和量产注塑的热塑性材料根本不是一回事。打样只能看外观和大体装配,收缩率的坑,还是得在模具设计阶段算准,别偷懒。

加工余量预留,不是越大越安全

说实话,这个坑我刚入行的时候也踩过。那时候老师傅跟我说多留点余量安全,我就不管什么位置都留大几个丝,甚至零点几个毫米。

后来接了一个家电外壳的项目,分型面我留了0.8mm的余量,想着热处理之后变形了慢慢磨。结果热处理完,型腔整体变形,磨完余量之后,型腔尺寸直接偏出了公差范围,根本改不了。重新买料开模,耽误了三个月交期,老板脸绿得像夏天的西瓜。那时候我真的想找个地缝钻进去…

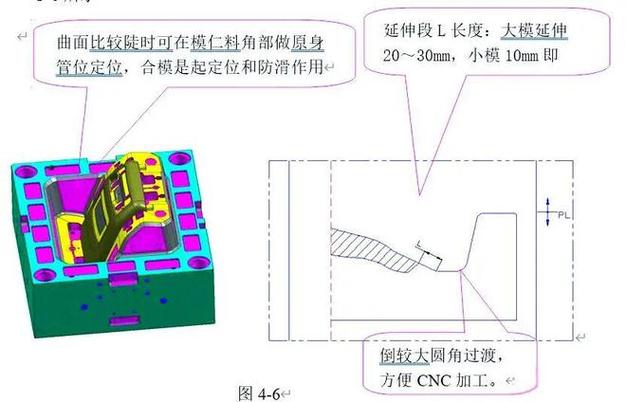

汽车覆盖件模具分型面加工余量标注图
汽车覆盖件模具分型面加工余量标注图

现在数控加工精度早就上去了,五轴联动能做到丝级精度,你留那么多余量干嘛?

问:模具设计加工余量到底留多少才合适?

答:完全看钢材和加工工艺,没有固定值,但绝对不是越大越好。普通不淬火的P20钢,精加工留0.15-0.2mm足够。淬火硬化的H13这类热作模具钢,留0.1mm就够。要是用变形极小的粉末高速钢,留0.05mm都不会出问题。留太多,后期打磨浪费时间不说,还容易导致型腔应力不均,量产几百模就出披峰,反而更不安全。

跟着最新工艺更新模具设计思路

我见过太多干了十几年的老设计师,抱着十年前的经验不放,说什么我一直这么做都没问题,为什么要改?

💡

之前我也觉得什么拓扑优化、随形冷却都是营销噱头,就是给软件商卖授权的,直到去年帮一个快消客户改瓶盖模具,才知道错得离谱。

原来的传统模具,做的是钻孔冷却,注塑周期要28秒一模。我们重新做模具设计,用拓扑优化优化了型腔结构,做了随形冷却流道,改完之后周期直接降到19秒。客户一年量产几亿个瓶盖,光电费和工时就省出小一百万。当初说风凉话的老师傅,都闭嘴了。

❗

现在行业变化真的快,你要是还抱着老思路不放,迟早被淘汰。3D打印直接打印模具型腔做小批量定制,增材制造能做出来传统铣削加工不出来的复杂流道,模具设计根本不需要再迁就加工限制,只要想着怎么提升量产效率就好。

✅

现在大部分正规厂做模具设计,都会提前做填充仿真、冷却仿真、变形仿真,提前把问题改在开模之前,开一次模就成功的概率比十年前高太多了。很多小厂舍不得花这点软件钱,算下来开一次废模的钱,够买好几年的使用权了,怎么算都划算。

干模具这行,说白了就是和细节较劲。你多在意一个小参数,多算一遍收缩率,多留对一次余量,就能少踩一个大坑,少给老板赔几十万。哪有什么天才设计师,都是坑踩多了,记下来罢了。对吧?
