锻造工艺：老锻工的十个实战心得

说实话，干了二十年锻造，每次看到新人对着红通通的锻件发愣，我还是会想起自己第一次操作快锻机时的心慌。那会儿师父叼着烟，一脚把我踹开，吼着：“压力不稳你退什么退！”——这一行，纸上得来终觉浅。今天不扯理论，就聊聊锻造车间里那些书本不会告诉你的细节。

热锻与冷锻：不只是温度的区别

很多人以为热锻就是把金属烧红了砸，冷锻就是常温硬挤。其实，温度带带来的暗坑多了去了。热锻的氧化皮，啧，简直是一大噩梦。去年为了一批航空钛合金锻件，氧化皮导致表面粗糙度超差，整炉废掉，几十万打水漂。❗而冷锻呢？虽然表面光洁，但变形抗力大得离谱，模具崩口是常事。记得有次冷锻一个差速器齿轮，新模具上去三千件就崩了齿——还是进口的粉末高速钢！后来才发现润滑剂涂覆不均匀，局部摩擦应力直接冲破了材料强度。💡所以选工艺，得看材料、批量、客户对微观组织的变态要求。像汽车连杆，现在主流是热模锻后余热淬火，流线完美，疲劳寿命比冷锻的还好。不过单件成本就上去咯。

问：热锻时氧化皮怎么有效控制？答：这问题我们车间折腾了蛮久。常规喷砂除不尽，后来用了一种惰性气体保护加热炉，加上锻造前去皮机，才算稳下来。不过话又说回来，成本高了不是一星半点，所以只有高附加值件才这么干。普通碳钢件，控制加热气氛，班前清理炉膛，也就凑合了。还有一个野路子：提高加热速度，缩短高温停留时间，氧化皮明显薄。但这对操作工要求高，看火候要准，不然容易过烧。

模锻精度：模具寿命的痛

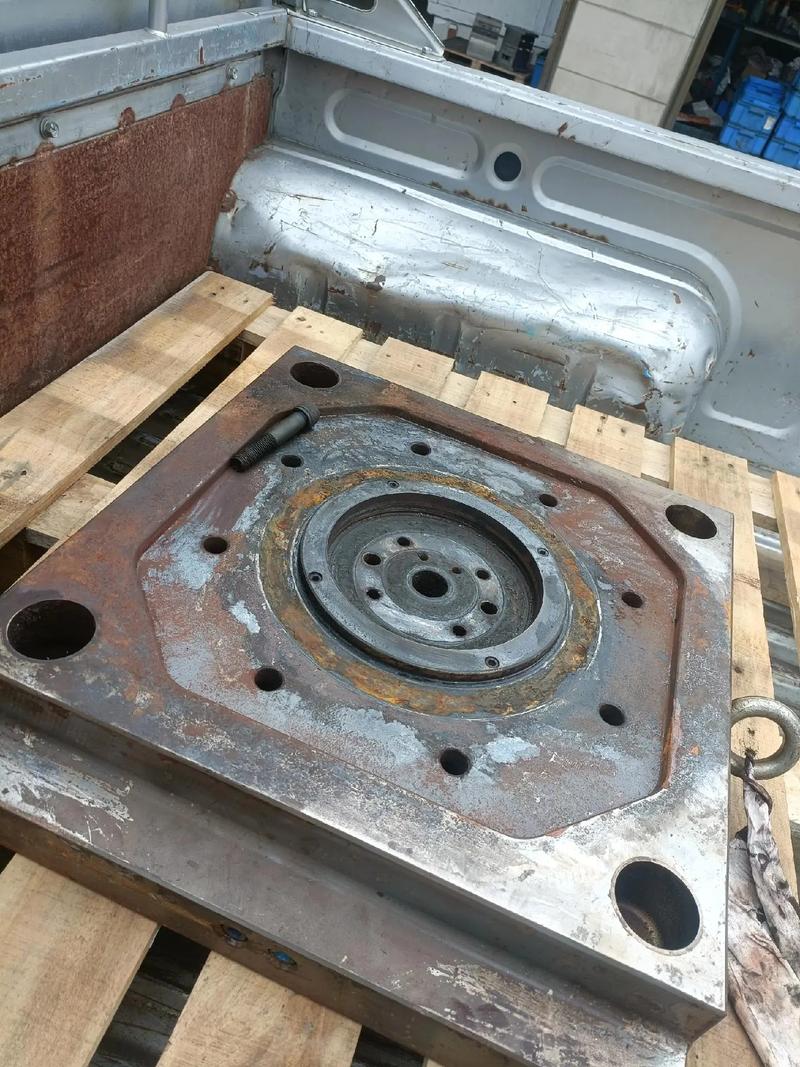

精密模锻听着高大上，实际干起来，模具寿命是永恒的痛点。特别是锻铝件，粘模粘到你怀疑人生！我们试过PVD涂层、氮化处理，有效但贵。后来被逼得自己搞了一套复合润滑方案——石墨乳配比加上自动化喷涂角度，模具寿命愣是翻了倍。✅经验就是：别光指望高级模具钢，润滑搞不好，什么H13也白搭。还有模具预热，很多人不当回事，冬天模具才20度就去打，热应力瞬间开裂，冤不冤？其实预热到200-300度是基本操作，可多少厂拿个气焊枪敷衍了事。

问：如何判断锻件内部裂纹？无损检测哪种靠谱？答：超声波最常用，但遇到粗晶材料就抓瞎。我们有时辅以相控阵，分辨率高。不过说实话，很多小厂根本不检测，全靠工艺纪律硬扛。这不，上个月隔壁厂出质量事故，就是心部裂纹漏检。检测这事，省不得！还有一个土办法：听音。用小锤敲击，声音清脆往往内部致密，发闷可能有裂纹。但这完全凭经验，没法做标准。问：模具寿命短是不是材料问题？怎么改进？答：材料是基础，但往往不是全部。我们吃过亏，用顶级H13，结果热处理不当，硬度梯度不合理，照样早期龟裂。现在学乖了：模具设计时就做有限元分析，把应力集中点找出来；表面处理选对涂层，比如铝锻用CrN涂层防粘连；最后，润滑一定要自动化，人工涂差太多。三者缺一不可，模具寿命才能稳定在万件以上。

自由锻的艺术与科学

自由锻看似粗糙，实则靠手艺。尤其大锻件，火候、压下量、翻转节奏，全凭经验。现在有数值模拟压机路径，但真干起来，锻工手感不可替代。记得有次模拟优化过的路径，实际锻打时内裂风险反而高，最后还得老师傅微调压下顺序。我常说，自由锻是科学与艺术的混合体，有点玄学成分。比如大型曲轴的错移控制，软件算出来的砧宽比和压下率经常跟现场不吻合，因为炉温均匀性、操作机钳口的微滑动，这些变数模拟不了。🚫 所以好的锻工，年薪比工程师高不是没道理。 💡现在行业一个趋势：快锻机配合机械手，把人从高温下解放出来，但工艺开发反而更需要懂锻造原理的工程师了。那些只会操作按钮的，迟早被淘汰。话说回来，别看有限元模拟漫天飞，实际车间里，很多厂连基本的测温枪都不准！这就是现实。搞工艺的，一定要去现场多转转，闻闻氧化皮烧焦的味道，摸摸模具温度，才算真懂。锻造这行啊，说到底是火与力的博弈。干久了，你对金属流动会有种直觉——这是任何AI都暂时替代不了的。
