先搞清楚，你到底要防什么
表面处理的本质无非三个目的：防腐蚀、耐磨、装饰。但实际应用呢？远不止这么简单。电镀、化学镀、阳极氧化、发黑、磷化、喷涂……各有各的脾气。比如发黑，便宜是便宜，但防锈能力几乎为零，只能用在油浸环境里。我曾经在一个农机配件上用了发黑，结果客户那儿库存两个月就锈得一塌糊涂，回来骂我——我认，是我图省事了。后来改成锌镍合金，贵是贵了点，至少五年不生锈。电镀：最常见的，也是坑最多的
电镀锌、镀铬、镀镍……谁没用过？可是，氢脆这个魔鬼总有人忘。高强度钢镀锌后不除氢？等着开裂吧。去年有个航空紧固件的单子，强度要求10.9级，镀锌后没及时烘烤除氢，结果装机后断了！事故报告写得我手抖。所以现在我们的工艺卡上，除氢温度和时间都写得死死的，必须200℃、4小时以上。还有镀铬，六价铬环保压力太大，慢慢都要转三价铬了，颜色从亮白变得有点发蓝，有些客户不接受——但没办法，环保是红线。

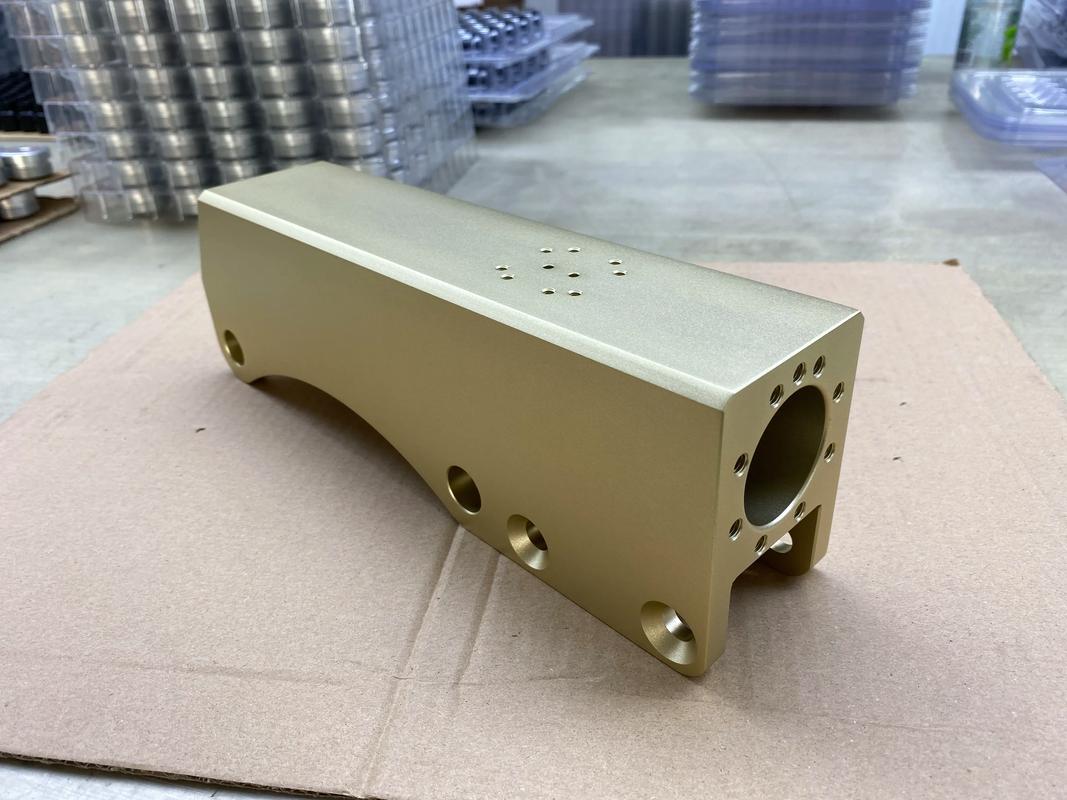

阳极氧化：铝合金的颜值与硬度担当
两种特殊案例：当我以为很简单，现实打脸

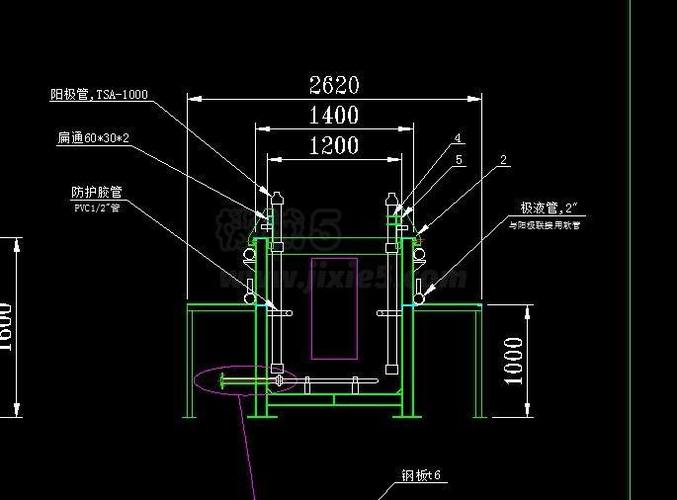

问：不锈钢件还需要表面处理吗？这东西不是天生防锈吗？ 答：这个问题我被问过不下百次。不锈钢在特定环境下也会生锈——比如氯离子环境，或者高温。而且不锈钢表面容易擦伤，有时候做个钝化处理能显著提高耐蚀性。更重要的，有些场合需要低摩擦系数，不锈钢不耐磨，就要镀硬铬或者做氮化处理。我们给一家医疗设备厂做的不锈钢导轨，就是渗氮处理的，硬度上去了，不会划伤。 问：粉末喷涂和油漆喷涂到底怎么选？涂装线投资差好多。 答：看你的零件大小和防腐要求。粉末喷涂耐磕碰、耐盐雾好，但膜厚一般80微米以上，小螺纹孔容易堵。而且不能局部修复，一旦磕了要重喷。油漆呢，修补方便，薄涂能到20微米，但是环保压力大，VOC排放要治理。我们有个机箱产品，原来用油漆，后来改成低温粉，产能提升不少，不过换色麻烦，得彻底清枪，不然混色。现在流行电泳漆，盐雾试验轻松过500小时，就是设备贵。哎，取舍都是钱。
工艺文件比工艺本身更重要
实话实说，表面处理一半靠工艺，一半靠管理。你工艺参数再牛，工人执行打折扣，一样出废品。所以我现在特别重视过程记录。前两天还跟质量部吵架，他们要减记录频次，我硬顶着不同意。批号、槽液浓度、温度、时间、外观检查……少一个都可能导致追溯不到问题。上次镀锌线污染，就是靠记录挽回了损失——十五分钟内锁定是前处理脱脂槽失效。 💡 小建议：如果你的表面处理是外协，一定要驻厂！就蹲在那儿盯着。我吃过亏，外协厂偷减磷化时间，结果膜重不够，客户退货。后来派了驻厂检验，每批抽检膜重，问题才根除。未来趋势：环保逼着你升级
六价铬禁令、无氰电镀、无磷前处理……环保法规越来越严。现在大家谈的是物理气相沉积（PVD）、等离子体电解氧化（PEO），这些技术环保又高性能。不过成本高，普及还需时日。但我看好PEO，在镁合金上已经有应用，能做出陶瓷质感的膜层，超硬又耐蚀。估计未来五年，会用在更多民品上。 最后啰嗦一句，选表面处理千万别只看单价。得算综合成本：预处理、处理、后处理、废品率、环保处置费……有时候看起来贵的方案，全周期反而便宜。我做技术这么多年，最深的感受：细节，全是细节。✅免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：表面处理：工艺选不对，零件再精密也白搭 https://www.dachanpin.com/a/tg/67636.html
