做阳极氧化的头几年，我几乎把市面上的手册翻烂了——槽液配方、工艺参数倒背如流。可一到实操，氧化膜掉粉、染色不均、封闭失效……问题一个接一个。后来才明白，真正的功夫都在那些‘手感’里。比如，你有没有发现，同样的硫酸浓度，冬天和夏天的膜厚能差出 5 微米？——这玩意儿，书本上只字不提。❗
电流密度？别拿教科书套现场
按标准来，硫酸阳极氧化的电流密度在 1.0~1.5 A/dm² 是常识。但我亲眼见过一个车间，为了赶工期，直接上到 2.0，结果膜层烧灼、工件报废。负责人懊恼得直拍大腿——他忽略了铝材牌号的影响。6063 跟 7075 的导电性、合金成分差别大了去了，对吧？7075 含锌量高，局部电流集中，烧灼风险飙升。所以后来我定了个规矩：遇到陌生合金，先做赫尔槽试验，别凭经验硬上。💡
说到赫尔槽，这玩意儿几十块钱，却能救你一槽子料。电流密度、温度、时间三个变量一叠加，奇迹就出现了——有一次，我误打误撞调低了硫酸浓度，居然在 2024 年新出的某款压铸铝上拿到了哑光磨砂的质感，客户惊喜得不行。✅ 不过话又说回来，那批料后来做封闭时又出了幺蛾子……
封闭这道坎：镍盐？沸水？还是新玩意儿？

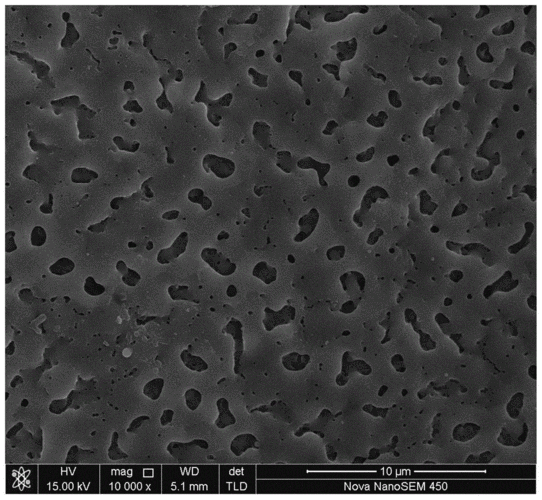

传统沸水封闭，能耗高，而且对水质要求苛刻，氯离子一高就起灰。中温镍盐封闭倒是稳定，但环保压力越来越大。去年我们试了无镍常温封闭剂，一开始效果惊艳，膜层手感丝滑，可耐盐雾测试时直接打脸——不到 200 小时就出白锈！后来发现，是封闭后的干燥工序没跟上。湿热环境里，封闭层水解了……这就是抠细节。😅
现在行业都在推无铬钝化+硅烷复合封闭，某些军工项目已经在用。成本高，但耐腐蚀性能翻倍。不过我还是要吐槽一句：很多卖封闭剂的，拿个烧杯晃两下就说‘效果拔群’，真的要到量产线上跑三个月，才能见真章。
QA：那些一线师傅才会问的问题
问：氧化膜上出现白粉，到底是因为封闭不够，还是电流密度过高导致的烧灼？
答：哎，这种问题最让人头疼。两者外观有点相似，但烧灼的粉是局部、粉末状，一擦就掉，底下膜层粗糙；封闭不良的白粉更均匀，手感涩，但膜本身硬度还在。简单粗暴的分辨法：用指甲刮一下，起粉末的十有八九是烧灼。当然，要准确定论，上显微镜看截面——烧灼区膜厚往往异常，封闭不良膜厚正常。
问：我们做黑色氧化，同一槽出来，有的工件黑度不够，还泛彩色。槽液分析也都合格，是哪里的问题？
答：这太常见了！尤其是做电解着色的时候。如果槽液里的亚锡离子浓度偏低，或者着色电压不稳，膜孔的导电性不一致，就容易出现色差。还有一种可能——前处理没清洗干净，残留酸液把着色槽污染了。我建议你先检查一下着色前的水洗槽 pH 值，别老盯着着色槽本身。
硬质阳极氧化：低温、高压、大厚度
硬质阳极氧化，也就是俗称的‘硬氧’，膜厚可以做到 50μm 甚至 100μm，硬度直逼高速钢。可良品率一直是痛点。2024 年某医疗器械企业找我们做一款铝柄手术钳，要求局部膜厚 80μm，公差 ±5μm。我们折腾了整整两周——槽液强制循环、压缩空气搅拌、阶梯升压……每一个参数都在走钢丝。最后是靠着脉冲电源解决的。传统直流电源在高压段容易“打火”，脉冲模式有一个反向周期，可以及时消除极化，避免烧焦。❗
记得有一回，车间新来的小伙子没调好占空比，把一挂高端自行车配件给烧成了‘麻子脸’，损失好几万。我心疼得一夜没睡。自那以后，硬氧程序必须双人复核，参数锁定后谁都改不了。这，就是工业生产的血泪教训啊。
一个老工匠的碎碎念
做了二十年表面处理，我越来越觉得，阳极氧化与其说是科学，不如说是经验科学。从除油、碱蚀、出光，到氧化、着色、封闭，二十多道工序，道道都有秘籍。比如碱蚀后的工件，出光槽里多泡五分钟，后面染色的鲜艳度就是不一样——这靠的是铝材微观表面有了更均匀的活性点。书里不会写，但它实实在在存在。
还有槽液维护。很多人只看硫酸浓度，却忽略了铝离子含量。铝离子超过 20g/L，膜溶解加速，膜孔变大，染料易掉。可你测了铝离子吗？多数中小电镀厂根本不测！靠‘经验补加’，最后膜层性能越来越差。😤
所以，别再迷信标准参数表了。到现场去，跟每一道槽液较劲，跟每一块铝材交心。阳极氧化这个行当，值得你投入全部的热情——同时，也记得戴好防护面具，槽液蒸汽可不跟你开玩笑。😷
最后的最后，分享个小窍门：如果你做本色氧化总觉得光泽度不一致，试试在氧化后增加一道稀硝酸浸泡（3~5%vol，30秒），能有效去除表面杂质，提升均匀度。这是我花了三年才总结出来的，拿走不谢。💡
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：阳极氧化：那些书本不会告诉你的工艺冷知识 https://www.dachanpin.com/a/tg/67641.html
