粉末涂层：工业美学的盔甲，还是脆弱的糖衣？

说实话，干了十五年涂装，我敢说一半以上的客户其实根本没搞懂粉末涂层是怎么一回事。他们只知道这玩意耐用——你说耐用到底是怎么个耐用法？前两天有个老客户打电话来抱怨，说粉末涂层磕掉了一块。我问他：怎么磕的？‘用锤子砸的。’——这能不掉吗？粉末涂层，顾名思义，是干粉状的涂料——没有溶剂。通过静电喷枪让粉末带电，吸附在接地的工件上，再进炉子熔融流平，形成致密的涂层。听着简单，对吧？但魔鬼在细节里。

很多人以为粉末涂层就是‘塑料膜’，其实不对。环氧树脂粉末防腐一流，但怕太阳晒，容易粉化。户外件得用聚酯或聚氨酯粉末，耐候性才好。你去看那些户外空调外机，涂层能撑十年不褪色，基本都是超耐候聚酯粉末的功劳。

粉末涂层 vs 喷漆：一场没有赢家的战争

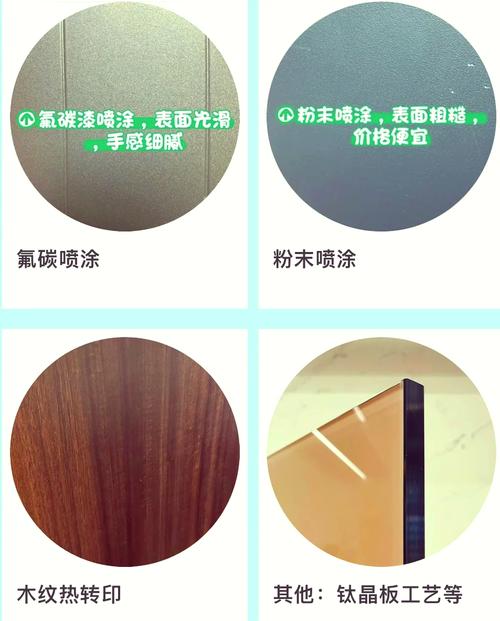

液体漆的拥趸总说粉末涂层光泽度不行，丰满度比不上钢琴烤漆。这话对，但不对全。传统平面粉末确实橘纹重，可现在金属绑定工艺进步，高光粉末涂层光泽度能做到95GU以上，肉眼难分。只是硬度和柔韧性的平衡依然是个坑。聚酯涂层太脆，一折就裂；环氧太软，划痕扎眼。选型不对，全白搭。问：粉末涂层和喷漆到底怎么选？我小批量多花色怎么办？答：说句掏心窝的话，月用量不到100平方米，别碰粉末线。换色清枪就能把你逼疯。喷漆灵活性高，小量配色随时调，缺点就是VOC排放，环评难过。粉末涂层零VOC，环保税这块能省出一大截。你要是长期大批量单色，闭眼用粉末，每平米成本比喷漆低30%-40%。

前处理：粉末涂层的阿喀琉斯之踵

粉末涂层翻车，八成栽在前处理上。铁锈、焊渣、防锈油没清干净，喷上去当时漂亮，过不了三月必气泡。去年给一家农机厂做配件，盐雾试验要求500小时，结果120小时就红了。一查——清洗槽总碱度点偏了，磷化膜根本没长全。老板当场脸绿，返工费比新做还贵。现在环保收紧，硅烷处理逐渐替代磷化，无磷无镍，废水处理简单。但硅烷对水质敏感度过高，操作工一个走神，附着力就掉档。教训都是用钱砸出来的。问：粉末涂层零件磕碰了，自己能不能补？答：能，但完美主义者别试。买那种自助修补漆笔，点一下，远看遮丑，一米内色差像块补丁。如果处在显眼位置，比如汽车轮毂，建议找专业返喷，局部重涂后整体低温烘烤，勉强能见人。所以设计阶段就该想好——易磕碰边角倒圆角，或用厚涂层缓冲。

固化：温度曲线的艺术

炉子温度不是到了就行，升温速率、保温时间、降温速度全有讲究。太快了，粉末来不及流平就胶化，表面跟砂纸一样；太慢了，涂层过烘烤，变色、发脆。有次炉子热电耦坏了一个，显示炉温正常，实际偏低，出来一批货全部附着力差，一查，工件实测温度才150℃，比要求的180℃差得远。从那以后，每周至少用炉温跟踪仪测一次曲线，设备不撒谎，人偷懒就出鬼。问：粉末涂层能耐多少度高温？答：常规材料长期耐温120-150℃，高温粉末可到230℃甚至更高，像排气管涂料，用的是有机硅树脂粉末，能耐600℃。但这种粉末流平性差，必须薄喷，否则全是针孔。

粉末涂层的黑科技：低温固化与MDF板材

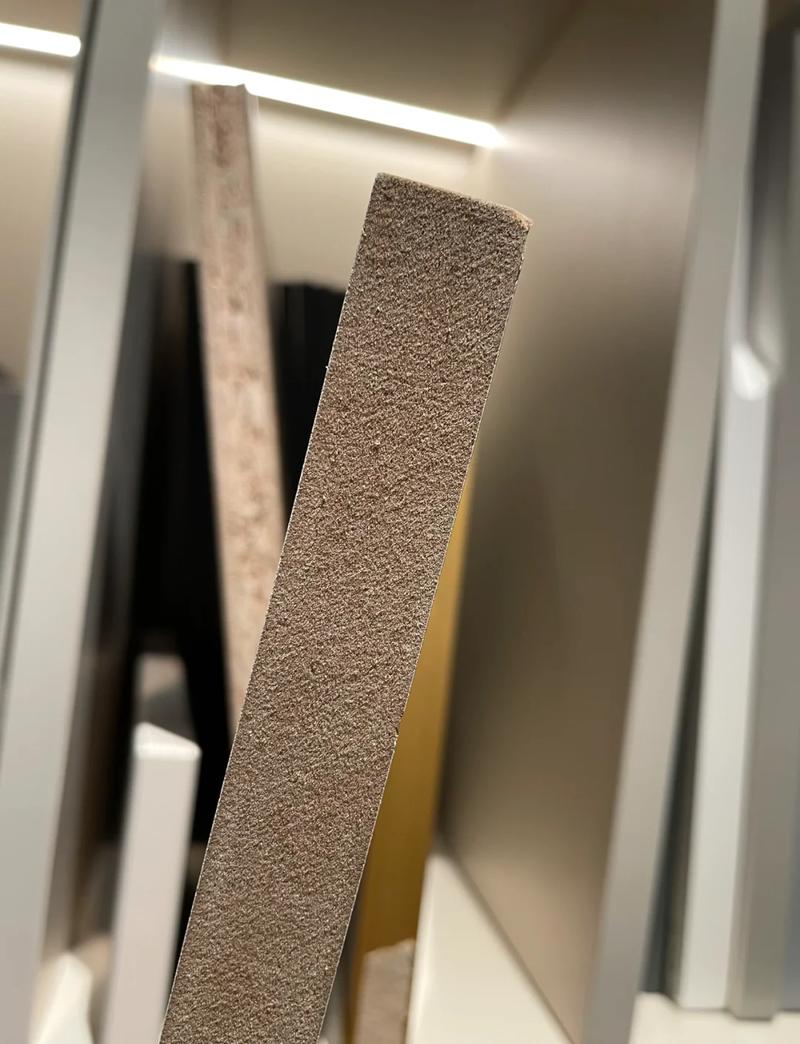

这几年热词是‘低温固化’。传统烘道动不动200℃，现在有些树脂体系120℃就能流平。这意味什么？能涂塑料、能涂木板！我亲眼见过MDF板喷粉生产线，板材进去，出来就是镜面高光，无接缝，甲醛零添加。宜家都在大量用了。看着那平滑的膜，我感叹，粉末涂层真是从金属跨界到家具了，唯独别沾水——MDF遇潮膨胀，涂层再牛也架不住基材变型。这点务必小心。
