铣削加工老师傅不会随便说的：精度提不上的隐形坑

干机加工的，谁没在铣削上栽过跟头？调机调三四个小时，尺寸就是飘。光洁度怎么调都出不了麻点。总怪机床不够好，刀具不够贵，其实大部分问题，都出在你没注意到的小细节上。

最容易踩的装夹变形坑

装夹这事，说起来简单，不就是把工件夹紧吗？错了。尤其是铣削加工薄壁件、异形件，夹紧力稍微不对，变形直接给你干超差。我前两年在珠三角一个加工厂帮着排查问题，他们做6061铝合金的航空薄壁框，壁厚要求0.8mm，公差±0.02。每次夹紧加工完，机上量尺寸完全合格，松掉压板一测，直接偏出去0.1mm多。整个班组折腾了一周，废了快十个毛坯，老板头都大了。后来一查，夹紧力太大，压板压的位置不对，工件本身的内应力加上夹紧力，直接把框拧变形了，加工的时候是正的，松开就弹回去了。改了工装，加了底部辅助支撑，夹紧力减了三分之二，换了对称夹紧的方式，问题直接解决。

这里插两个大家常问的问题：问：薄壁件铣削加工，除了加辅助支撑还有什么办法控制变形？答：分多次走刀啊。不要想着一刀就把侧壁铣到位，粗铣完留0.2到0.3毫米的余量，松开装夹放十几分钟，让内应力释放完，再做半精和精加工。别嫌费时间，总比整批报废强。还有，如果是淬火或者锻造的毛坯，粗加工完别着急精加工，放个两三天自然时效，比你做热时效省成本，效果还不差。

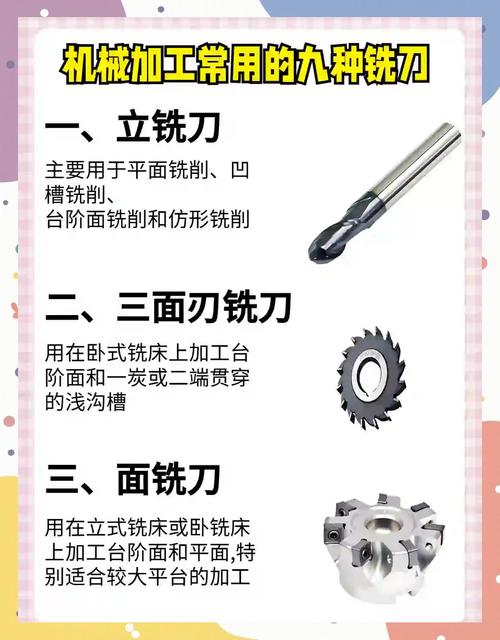

刀具选不对，精度全白费

说实话，我见过太多加工厂，买刀具就盯着价格比。差几块钱一把，就选便宜的。结果呢？一把便宜刀干不了几个活就崩了，废了工件，亏得更多。这账怎么算都算不过来。铣削加工不同材料，刀具的材质、涂层、齿距都有讲究。比如干HRC50以上的淬硬钢，你还用普通涂层的硬质合金刀，刀尖不出两个小时就磨圆了，尺寸直接飘。现在主流都用CBN涂层的整体硬质合金铣刀，寿命能翻三四倍，精度稳得很。还有振纹问题，很多人怎么都解决不了，换一把不等分齿距的铣刀试试，就是专门破振纹的，大部分情况能直接搞定。问：我刚入行做调机，铣削加工不同材料，刀尖圆角到底怎么选才对？答：真没有放之四海而皆准的选法，全看你干什么活。开粗的话，刀尖圆角越大越抗崩，R0.8、R1.2都常用，比尖刀耐用太多。如果要清直角根，那没办法，只能选小圆角甚至尖刀，但尖刀容易崩，进给转速就得往降了调。做外观面的话，圆角越大，光洁度越好，但走刀间距得缩小，不然残留高度会超标，对吧？

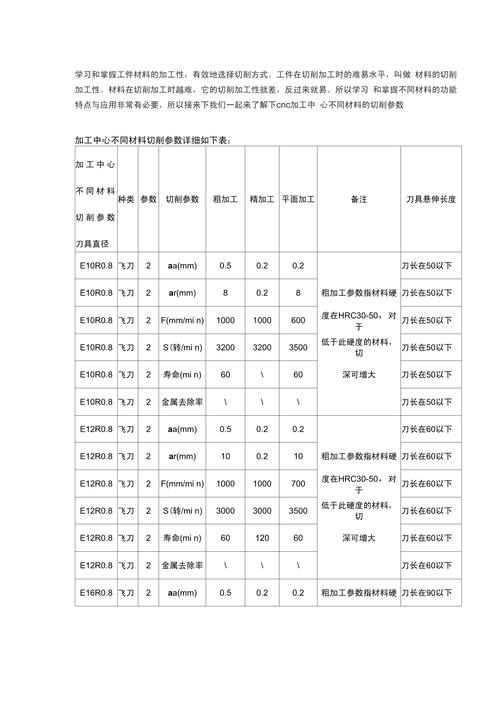

切削参数不是抄个表就能用

现在网上到处都能搜到铣削加工参数表，很多新手直接拿来就用，结果干出来的活一塌糊涂。为什么？机床刚性不一样，工装不一样，刀具品牌不一样，参数当然不能直接抄。 💡 给大家提个最实用的醒：刀具伸出长度，能短就绝对不要长。很多人为了够到深腔，直接把刀伸出来十几倍径，刚性掉得不是一点半点，不振刀才怪。我见过一个学徒，加工10mm宽的深槽，用10mm的刀，伸出来120mm，一开干振得整个机床都响，还说刀具质量差，这不扯吗？ ❗ 还有一个很多人忽略的点：冷却方式。以前大家都用乳化液浸泡冷却，现在高速铣削加工铝合金，很多工厂都改成油气冷了，不光降温好，还不会粘屑，切屑能直接吹走，不会刮花加工面，光洁度能提好几个等级。小厂嫌改造成本高，其实算算，废品率降下来，不到半年就能回本。不过话说回来，现在行业变化也快，前几年大家还都靠老师傅经验调参数，现在不少大厂都用上自适应铣削了，机床能自己根据切削负载自动调进给，比人瞎调靠谱多了，效率能提两成以上，精度也更稳。就是设备投入高点，小厂慢慢也更得起了。 ✅ 最后说句实在的：铣削加工这点事，都是踩坑踩出来的经验，那些写在书上的标准都是参考，真要干出好活，还是得自己多试多记，每台机床的脾气摸透了，精度自然就上去了。
