很多做金属加工的朋友，多半都把表面处理当附属工序。
反正尺寸对了，装配没问题，表面随便做做就行。
真出问题的时候，才追悔莫及。阳极氧化就是这么一个被很多人低估的核心工序。

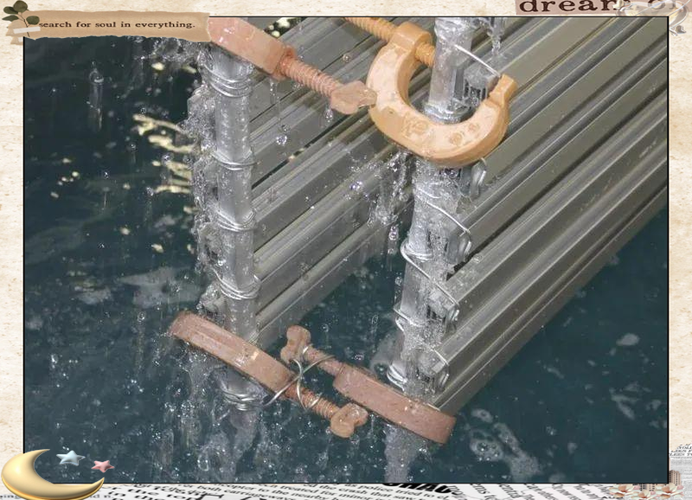

的工艺，少数也会用在钛、镁这些轻金属上。把铝件当成阳极放在酸性电解液里，通电之后让铝表面反应生成一层致密的氧化铝膜。这层膜和天然生成的那层薄氧化膜完全不是一回事。
硬度够高，耐磨性能好，还能通过封孔处理提升耐腐蚀性，甚至可以染成你想要的任何颜色。从你手里的手机铝边框，到汽车的铝制零部件，再到户外基站的铝合金支架，全都是它的用武之地。

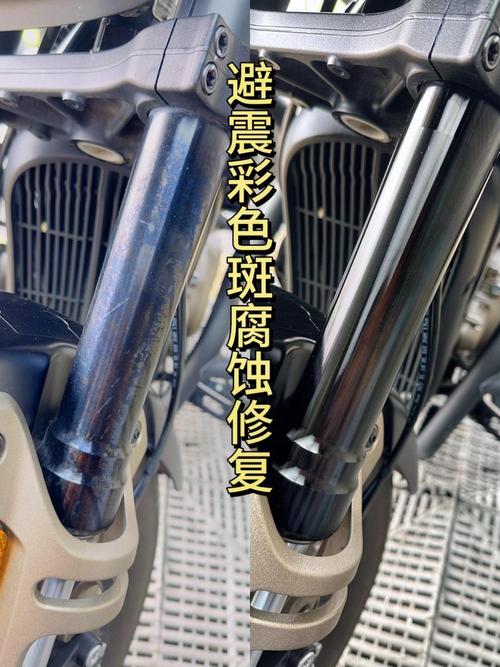

问：为啥好多小厂做的阳极氧化用两年就掉皮褪色？
答：核心问题其实出在两个最基础的步骤。一是前处理不到位，铝料表面残留的压铸脱模剂、油污、氧化皮没清洗干净，氧化膜根本没办法和基体牢固结合，做完用手扣都能掉。二是膜厚不达标，很多客户只要求“做了氧化就行”，不约定膜厚要求，普通装饰性氧化膜只有3-5微米，户外风吹日晒半年就磨穿了，工业防护级的阳极氧化膜至少要求25微米以上，重载运动场景得做到50微米往上，差一个数量级，性能天差地别。
说实话，我干这行快二十年，见过太多项目栽在阳极氧化这一步。去年东莞有个做户外新能源支架的客户，一开始图便宜找了个小作坊做，不到一年三分之一的支架就腐蚀断裂，亏了几百万返工，提起来都拍大腿。
我整理几个最常见的坑，给大家提个醒：
✅ 不同铝材牌号，氧化结果天差地别。别拿着6061的要求去要求ADC12压铸铝，ADC12含硅量高，做出来的氧化膜天生偏灰偏黑，硬度也上不去，想要外观漂亮硬度够，选6系铝材准没错。
💡 封孔步骤偷工减料是重灾区。很多小厂为了省时间省成本，热水封孔温度不够时间不够，封孔孔道根本没闭合，杂质水汽很容易渗入腐蚀基体，现在正规厂做户外产品都会用冷封孔工艺，耐蚀性比热水封孔高两倍不止，就是成本每公斤贵个几块钱。
❗ 别忽略了阳极氧化的绝缘性！很多新手客户过来要做导电铝连接片，上来就要做阳极氧化，我都得反复提醒他，纯氧化铝膜是绝缘的，要导电的话要么只做局部氧化，要么换别的表面处理工艺。
问：阳极氧化和电泳、喷涂比起来，优势到底在哪？我为啥非要选它？
答：其实没有绝对的好坏，得看场景。但如果是轻金属防护，阳极氧化的优势真的没法替代。第一，氧化膜是和金属基体原位生成的，不存在脱落的问题，不像有机涂层，碰一下就掉一块，用个三五年就起翘。第二，硬度高，硬质阳极氧化的膜硬度能到HV300以上，比普通低碳钢还硬，做滑轨、活塞这类运动部件，耐磨性能拉满。第三，耐高温，不会像喷涂电泳这些有机涂层，一到一两百度就融化冒烟，发动机周边、焊接周边的铝件，用它最放心。最后还有颜值，能染成各种哑光、亮面的颜色，做消费电子外壳、工业设备面板都好看。
别以为阳极氧化是几十年的老工艺就没新东西了，现在工业圈的新玩法真的不少。
现在新能源汽车的电池包铝壳体，很多都换成了硬质阳极氧化工艺，做好之后自带绝缘性，耐腐蚀，重量还比传统的喷塑、喷粉轻个10%左右，对于车企抠续航来说，这点重量差距真的很值钱。
还有航天领域，现在已经有用阳极氧化生成的多孔氧化铝膜做催化剂载体，甚至做微流控芯片的基底，可控孔径的氧化膜精度能做到纳米级，我去年跟航天院所的朋友聊起这个的时候，真的太惊喜了，没想到老工艺还能玩出新花样。
不过话说回来，现在市面上也有不少炒概念割韭菜的，什么“纳米阳极氧化”“量子氧化”，说白了就是把氧化膜做的细一点，换个名字涨三成价，别交这个智商税，对吧？
现在环保要求越来越严，以前那种开在城乡结合部的小作坊，偷排含酸废水的，基本上都清完了，正规厂现在都用上了电解液闭环回收系统，废水零外排，成本虽然涨了点，但是质量稳定，也符合政策要求，长期来看肯定是好事。
你要是找加工厂做阳极氧化，别只问价格，把你的使用场景、性能要求写清楚：膜厚要多少，要不要耐盐雾，耐盐雾要过多少小时，封孔要什么标准，别只甩一句“给我做阳极氧化”，不然加工厂肯定给你做最便宜的，出了问题你连说理的地方都没有。
工业制造从来都是细节定成败，这么一个不起眼的表面处理，偏偏能决定整个产品的使用寿命。选对了，能用十几年不出问题，选错了，可能不到一年就全废了。
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：阳极氧化：工业制造中被低估的金属表面防护魔法 https://www.dachanpin.com/a/tg/68477.html
