说实话，搞了十几年模具设计，最让我头疼的就是冷却系统。传统水路，说白了就是钻几个直孔，顶多斜着打，再用堵头一通折腾。产品形状稍微复杂点，热点区域根本冷却不到，注塑周期被拖得老长，变形还控制不住——那种无力感，谁干谁知道！
传统水路设计的死穴
就拿我们去年一个车灯反射镜项目来说，产品中间厚、边缘薄，薄的地方早凉透了，厚的地方还烫手。我们绞尽脑汁设计了一套并列直水道，模流分析跑了不下十版。结果呢？芯部温度仍然差着四十多度，周期硬是降不下来。那时候我就想，要是水路能像血管一样长在产品轮廓里该多好。可惜，传统钻孔工艺根本做不到，只能干瞪眼。
不是我瞎吐槽，业内都清楚——传统模具设计里，冷却水路的几何自由度几乎为零。钻头是直的，你能拿它怎么办？所以很多模具设计师最后都成了妥协大师，这边牺牲一点冷却效率，那边放任一点变形，反正客户不提就浑水摸鱼过去。但时代变了，对吧？
3D打印搅局：随形冷却来了

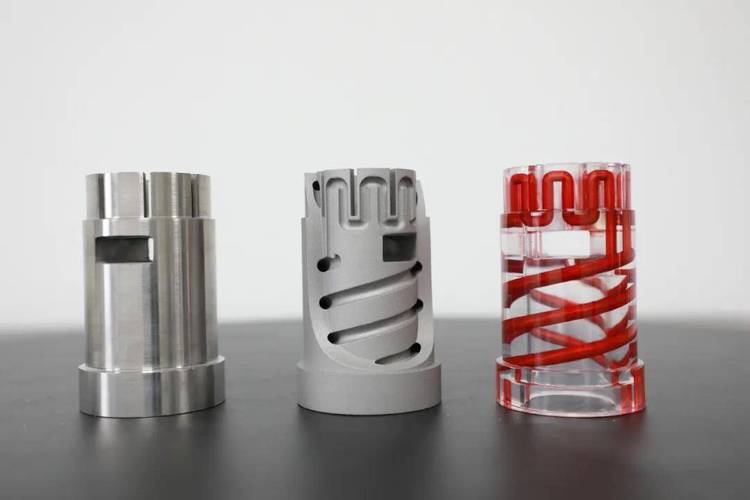

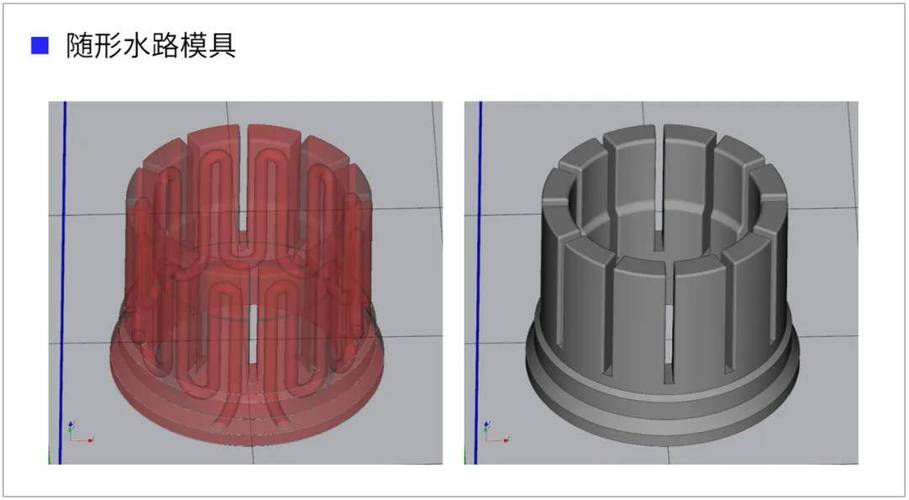

大概四年前，我第一次接触金属3D打印随形冷却镶件，亲眼看见实物的时候，真的被震住了。那种密密麻麻的异形水路，弯弯曲曲紧贴着型腔表面，像盘踞的金属经络，和传统直来直去的钻孔完全两个世界。我们把镶件剖开看过——💡简直艺术品！水道间距均匀，离型面只有几毫米，而且还能根据热区分布改变管径大小，这种设计自由度，传统机加工想都别想。
不夸张地说，一套随形冷却镶件上去，那个车灯模具的注塑周期直接缩了30%。冷却时间从22秒掉到15秒，产品变形量也降到了公差一半以下。老板当场拍板批了后续五套模具的技术改造预算。不过——话不能只说好的，随形冷却也不是万能药，设计上埋着不少坑。
设计随形水道的几个坑
第一个坑：只追求形状复杂，忘了流阻。三维水道弯头多，压损比直水道大好几倍，不核算泵浦能力的话，实际流量可能稀里哗啦掉一半，冷却效果反而打折扣。我们吃过亏，第一版随形设计，模流分析看起来完美，上机一试，出入口温差只有3度，说明水根本没正常流动。后来用计算流体动力学反复优化弯头曲率半径，才把流速提上去。
第二个坑：支撑残留和粉末堵塞。3D打印完的内孔要清粉，有些死角根本清不干净，装上模具没几天水路就堵了，堵得你怀疑人生。现在我们都要求供应商做内窥镜检测，并且水道最小直径不能低于3毫米，打印策略也必须调整，减少悬垂内孔的粗糙度。❗血的教训啊。
还有第三个，很多人忽略——打印方向影响水道疲劳强度。如果你把水道垂直于打印Z向设计，层与层之间就是天然的疲劳裂纹萌生点，模具在高频高压下用久了，内壁容易开裂漏水。我们规定关键水道走向必须与Z轴成至少45度角，这个在模具设计初期就要定好，不然打印完发现强度不够，哭都来不及。

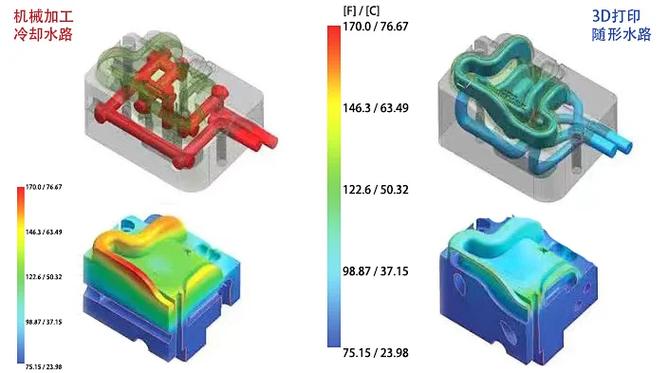

问：随形冷却一定比传统水路强吗？
答：不一定。对于平板或简单几何形状的产品，传统直水道效率完全不输，而且成本低、可靠。随形冷却主要用于复杂曲面或厚薄差异大的零件，比如汽车内饰、光学透镜、医疗器材外壳。如果产品很简单，硬上随形就是杀鸡用牛刀，还增加模具制造成本和泄漏风险。设计前一定要做热分析，对比两种方案的实际收益，别被厂家忽悠。
问：我们厂没预算上3D打印，有没有折中办法？
答：有。你可以试试扩散焊叠层水路技术。用多层机加工薄板，每层加工出局部水道轮廓，然后通过真空扩散焊叠成一个整体镶件，也能实现部分随形效果，成本比3D打印低不少。缺点是不适合太复杂的结构，而且层间结合强度要谨慎评估。另外，铍铜镶件+普通水路也是一种廉价替代，铍铜导热极佳，可以弥补冷却不均匀，但要注意铍铜的疲劳和腐蚀问题。
最新实践：模流分析与3D打印闭环
这两年还有一个趋势值得注意——模流分析软件可以直接输出3D打印优化后的水路几何，实现设计-仿真-制造的一体化。我们用的软件能根据温度场自动生成随形水道中心线，然后平滑连接并避开顶出、螺丝等干涉区域。设计师只需要设定边界条件，系统几小时就能迭代出接近最优解的三维水道网络。这在以前想都不敢想，现在成了我们部门的标准流程。
不过，软件再聪明，最终拍板的还是人。很多老设计师对新工具抵触很大，总觉得电脑不懂模具的“脾气”。其实我理解这种担忧——模具设计里有很多隐性知识，比如某个转角为什么容易积气，某种钢材为什么在特定冷却速率下会微变形，这些机器暂时学不会。但反过来，人也可以从仿真结果里学到新东西。💡最好的模式，是设计师掌握原理，软件加速迭代，两者互相印证。
写着写着好像又回到了老本行。随形冷却水道，本质上还是我们模具设计这个小圈子里的一次自我解放。当年被迫妥协的憋屈，正在被技术和勇气一点点化解。所以，如果你还没尝试过，建议至少做一两个试验模，那种“原来还可以这样”的领悟，比看十篇论文都有用。
