工业节能改造避坑：变频驱动（VFD）选型与现场应用指南

很多工厂做节能改造，第一个想到的就是装变频驱动（VFD）。但我跑现场这么多年，见过太多装完不仅没省多少钱，还把电机烧了、生产线停了的糟心事。

为什么你的变频驱动（VFD）发挥不了作用？

很多人对VFD的认知还停留在「调个转速而已」，找电工随便买个同功率的装上就能用。哪有这么简单。

VFD选型第一要点，从来不是看电机功率，是看负载类型。同样11kW的VFD，变转矩负载（离心风机、离心泵）用的和恒转矩负载（输送机、起重机、挤出机）用的，参数完全不一样。你给挤出机装个风机型VFD，过载能力不够，启动就跳闸。给风机装个恒转矩型，虽然能用，但价格贵了三分之一不说，运行效率还低5%以上，日积月累全是浪费。问：我厂里原来工频运行的风机，换了变频驱动（VFD）之后电机噪音变大了，嗡嗡响得烦人，是什么问题？答：大概率是载波频率没调好。很多低成本国产VFD出厂默认把载波频率设到2kHz，就是为了降低自身发热、延长元器件寿命，但这个频段刚好会激发电机的电磁共振，噪音自然大。如果是普通异步电机，把载波调到5-8kHz，噪音能降一半还多。不过话说回来，载波越高VFD发热越大，控制柜通风不好的话记得给VFD降10%容量用，别过载。问：车间用了五六年的旧电机，直接配变频驱动（VFD）会不会有问题？答：5年以内、绝缘正常的电机没问题，放心用。用了10年以上的旧电机，一定要先测绕组绝缘。原来工频电机的绝缘设计是对应稳态工频正弦波的，VFD输出的PWM脉冲会产生尖峰过电压，旧绝缘老化扛不住，很容易用了没几个月就击穿短路，修都修不好。

2024年工业现场变频驱动（VFD）的新玩法

这两年VFD早就不是单纯的调速节能装置了，跟着工厂数字化的风口，变化真的挺大。

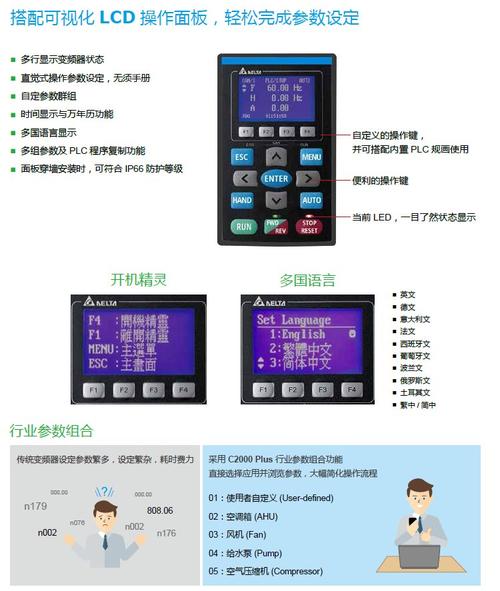

现在新出的主流工业VFD，大多自带物联网NB-IoT或者Profinet接口，不用额外加装传感器，就能直接把VFD的输出频率、电流、功率、内部温度这些数据上传到工厂的MES或者能耗管理系统。原来一套设备改造下来，传感器加通信模块少说要几千块一台，现在直接省了，对于中小工厂来说太友好了。还有，永磁同步电机+专用变频驱动（VFD）的组合，现在越来越普及了。原来只有大型风机水泵才用，现在中小流量的水泵、空气压缩机都这么配，整体效率比异步电机+普通VFD高3-5个百分点，看起来不多，一年到头连续运行，省出的电费够收回VFD的成本了。说实话，这个组合我现在给工厂做改造方案，基本都是首选。不过话说回来，共直流母线多台VFD的方案，这两年也往下沉了。原来只有大型多传动生产线比如造纸、卷绕才用，现在中小工厂的立体仓库、连续输送机也用得起了。多台VFD共享直流母线，制动的时候产生的回馈能量可以直接给其他VFD用，不用都耗在制动电阻上，整体又能多省10%左右的电。

安装调试最容易踩的五个致命坑

就算选对了VFD，装不对调试错，照样出问题，我给大家捋捋最常见的： 💡 坑1：动力线和信号线同槽布线。VFD的PWM输出会产生很强的谐波干扰，动力线和信号线走一起，很容易串扰传感器、编码器的信号，导致数控设备误报警、输送线计数错误。一定要分开走线槽，平行走线间距最少留30公分，交叉的时候走直角，能避免90%以上的干扰问题。 ❗ 坑2：接地敷衍。很多工厂图省事，把VFD的接地线接在设备外壳或者零线上，根本没接单独的接地极。谐波顺着接地线串到整个车间的电网里，到处出莫名其妙的故障。VFD必须单独接地，接地电阻要控制在4欧姆以下，别嫌麻烦。我之前在东莞一个五金厂，三台VFD装完之后，对面的数控铣床天天撞刀，查了半个月，最后就是VFD接地没做好，干扰了铣床的编码器信号，改完之后立刻好了。 ✅ 坑3：制动电阻瞎选。频繁启停、带位能负载的场合比如起重机、提升机，一定要按VFD手册选对制动电阻的阻值和功率。阻值不对，VFD会频繁报过压跳闸；功率选小了，运行时间一长电阻会被烧红，甚至引燃周围的杂物，真出过火灾事故。 💡 坑4：散热空间留不够。VFD是电力电子设备，温度每升高10度，元器件寿命减半。很多设计师为了省控制柜成本，把VFD塞得满满当当，夏天车间温度本身就30多度，控制柜里能到50度，不出两年IGBT就炸了，得不偿失。 ❗ 坑5：低频运行不做额外散热。VFD把电机转速降到20Hz以下长期运行的时候，电机自带的轴流风扇转速也跟着降，散热能力差了一大半，电机很容易因为过热烧毁。只要长期运行频率低于20Hz，一定要给电机加独立的外置强制散热风扇，没几个钱，能省大麻烦。跑了十几年工业现场，最深的感受就是，变频驱动（VFD）是工业节能里性价比最高的方案，没有之一。选对、装对、调好，一台几十万的设备，一两年就能靠省电费收回成本。但要是图便宜瞎买瞎装，后期修机器停生产线的钱，比省的电费多好几倍，真没必要。
