很多做重型机械、钢结构加工的工厂，都栽过厚板焊接的坑。
现在风电塔筒、盾构机刀盘、大型压力容器，动不动就是几十上百毫米的厚板，对焊接工艺的要求，早就不是十年前那套逻辑了。
我去年去山东一家做风电塔筒的工厂验活，工人手艺其实不差，车间设备也不算旧，结果UT探伤出来，三成焊缝不合格。老板蹲在车间门口抽烟，三天没合眼，一万多吨的构件，返工就要吃掉大半个项目的利润。
问题出在哪？
就是觉得厚板焊接无非就是多填几道焊丝，什么预热、层间控温都是走形式，赶进度的时候直接跳过。
。冷裂纹藏在焊缝内部，不做探伤根本发现不了，等构件运到现场安装完成才开裂，返工成本能直接把小厂拖垮。夹渣大多是赶进度跳过了清渣工序，短时间看不出问题，长期承受动荷载就是定时炸弹。
很多人觉得做好厚板焊接就得买几百万的新设备，其实不然。中小厂哪怕还用传统埋弧焊，改改工艺参数、调整一下坡口，就能把合格率提上来。
💡几个亲测有用的实操要点：
✅ 预热不是整板乱烤，只需要加热焊缝两侧三倍板厚范围内的区域，厚度超过80mm的厚板要做阶梯预热，避免整板加热带来的额外应力变形。

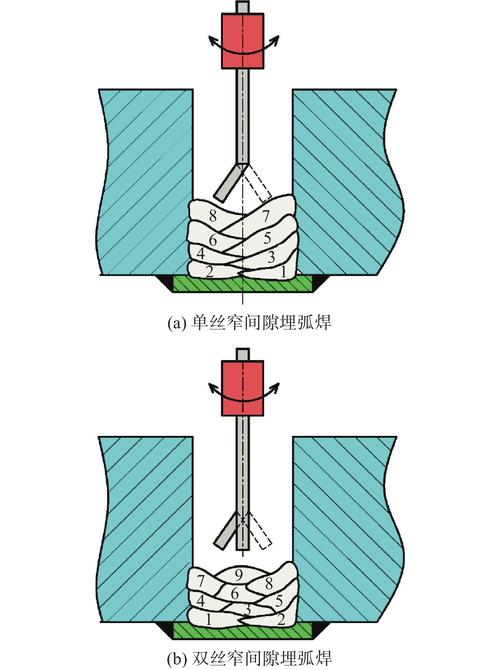

✅ 换成多层多道
坡口，比传统宽坡口节省至少30%的填充材料，焊接变形量还能降一半以上。
✅ 焊后不要立刻进炉热处理，先做150-200℃的保温去氢，这个步骤至少八成中小厂会跳过，恰恰是出冷裂纹的核心原因。
说实话，窄间隙焊接也不是什么高精尖的新技术了，就是很多厂嫌换坡口模具麻烦，不愿意改。你算算账，原来焊一块100mm厚的板，填充焊丝要小半吨，改了窄间隙之后能省一百多公斤，三个月下来省的材料钱，就能覆盖坡口改模的成本，对吧？
问：中小厂没有专业的
测控设备，怎么控温？
答：根本不用买十几万的在线测控系统，几十块钱的接触式测温笔就能用，每焊完三道测一次，温度低于要求的预热温度就停，补温到标准再接着焊。实在嫌麻烦，买个带温度报警的手持式红外测温仪，也就一千多块钱，比出问题返工划算一万倍。
这两年行业里新的焊接工艺层出不穷，搅拌摩擦焊、激光电弧复合焊、数字化焊接，听得人眼花缭乱。
双碳要求上来之后，新工艺确实解决了很多老问题。比如铝合金厚板用搅拌摩擦焊，根本没有熔化焊的气孔裂纹问题，强度还高，现在新能源汽车的大尺寸电池托盘，基本都改用这个工艺了，省了不少探伤成本。

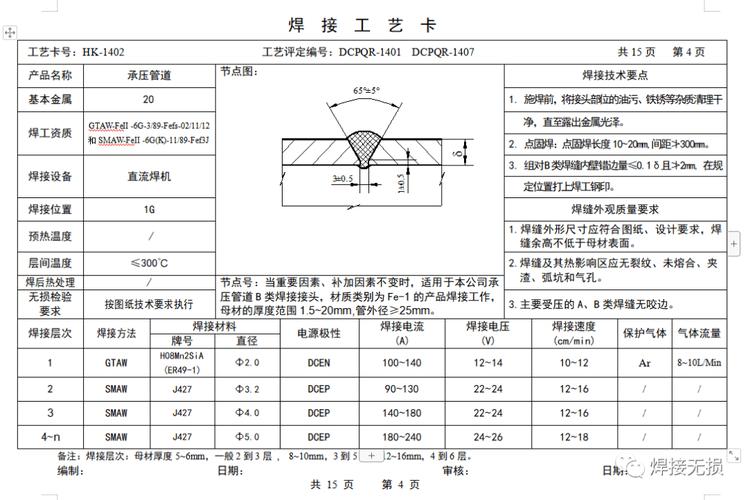

不过话说回来，不是越新越贵的工艺就越适合你。我见过不少工厂，一听说新工艺好，砸大几百万换设备，结果自己做的都是普通民用钢结构，原来改改参数就能做好的活，硬生生把利润砸没了。
❗这里给大家提个醒：你做航天压力容器、高端新能源构件，必须上最高精度的新工艺，你做普通钢结构、普通机械零件，成熟可靠的传统焊接工艺改改细节，足够用了，没必要盲目追新。
现在很多新出的工业焊机，都自带焊接参数实时记录功能，焊每一层的电流、电压、层间温度都能自动存下来，甲方要质量溯源直接导出来就行，这个小功能真的好用，加不了多少钱，能省很多沟通的麻烦。
做焊接这行这么多年，最大的体会就是，焊接工艺从来不是纸上谈兵的东西，差几十度的温度，差一毫米的坡口间隙，出来的活就是天差地别。多试，多调，多盯着现场，比什么高深理论都管用。
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：焊接工艺进阶：重型钢结构厚板焊接的实战避坑指南 https://www.dachanpin.com/a/tg/68848.html
