激光切割：老电工的二十条血泪经验，看完省下几十万

你问我激光切割到底有多吃香？——呵，我只能说，如果早十年把这东西玩透，我徒弟现在都能在上海买房了。

但说实话，这行当里九成的人都在用钞票交学费。我见过把喷嘴当耗材囤了一仓库结果型号全错的，也见过为了省两万块买杂牌激光器最后赔进去一条产线的。今天不扯参数表，不念说明书，就聊聊那些车间里没人教你的门道。💡

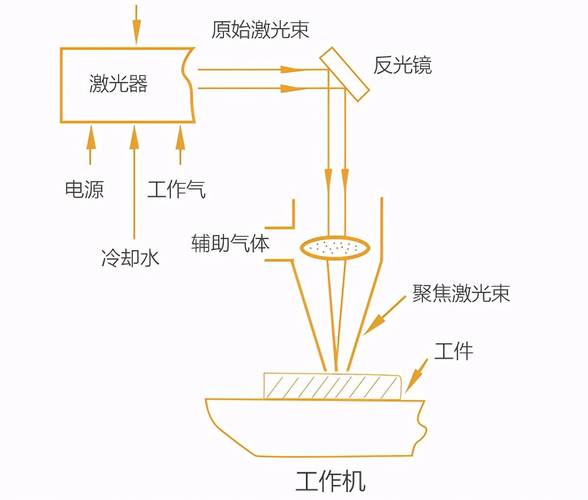

先记住一句话：激光切割不是一台设备，是一个系统。很多人栽跟头就栽在只盯着切割头，忘了空压机、冷干机、稳压电源这些‘配角’——气压波动0.1兆帕，切割面就能糙得让你怀疑人生。❗

功率陷阱：越大越好？笑死

有次去一个管材加工厂，老板拍着胸脯说‘我直接上12kW！’，结果切2mm薄板，速度拉满，断面反而发黑。他愣在原地，我递了根烟：‘功率冗余不是这么用的。’

这里得说个反常识的结论：切薄板，功率太高反而导致热影响区扩大、挂渣严重。3kW切碳钢亮面切割的黄金厚度是6-8mm，你非要用12kW去切，焦点稍微没调准，就变成‘烧烤模式’。✅ 那什么情况上高功率？20mm以上碳钢，或者追求不锈钢批量下料速度时。

但另一个坑来了——有些厂家标称功率是‘峰值功率’，实际运行稳态功率打八折。我就吃过这个亏，合同上写6kW，装机一测稳定输出才4.8kW，切割速度和断面质量全不对版。后来学乖了，验收时一定带激光功率计，测镜片前的实际输出，别只看显示屏数字。

气体辅助，最容易被当空气的东西

氧气切割碳钢，切口会形成氧化层，后续焊接容易出气孔；氮气切割不锈钢，成本高但断面光亮——这些常识不讲了。我想吐槽的是辅助气体的纯度！

去年一个项目，客户用的液氮罐纯度标称99.9%，切出来的304不锈钢边角总有细微毛刺。折腾三天，最后气相色谱一测：实际纯度才99.2%，那0.7%里居然混了微量油蒸气，导致切割透镜三天两头污染。换了一家气体供应商，问题立马消失。😤

所以别再轻信‘高纯氮’的标签。建议在气路末端加装在线纯度检测仪，或者每批次进料用试管做个简单凝露测试。空压机系统更得注意，后处理设备要配齐冷冻式干燥机、精密过滤器，不然压缩空气里的水油混合物能让你换保护镜换到破产。

那些没人愿意回答的尖锐问题

问：听说激光切割比冲床费电得多，中小批量到底划不划算？
答：这个问题我至少被问了五十次。账要这样算——冲床开模费、模具维护费、换模时间……激光切割没有这些。一个工件如果年需求不到五千件，上激光绝对比你养模具便宜。但耗电量确实猛，一台6kW激光器满功率跑一个小时就是六度电，再加冷水机、除尘器、空压机，实际总功率得再乘1.3。💡 我们的策略是尽量安排在夜间谷电时段自动切割，电费省一半。配个板材立体库，晚上无人值守，早上来直接分拣，综合成本反而比冲床低30%。

问：光纤激光和二氧化碳激光到底怎么选？现在还有人买二氧化碳吗？
答：经典问题。钣金加工闭眼选光纤，维护成本低、电光转换效率高。但有个冷门场景：非金属材料！有机玻璃、木板、皮革这些，二氧化碳激光切成型效果好，光纤上去就烧焦。还有铜铝高反材料，早期光纤切的时候容易损坏激光模块，现在有了防反光隔离技术好多了，但如果你专切厚铜板，我会推荐用配备特殊光学隔离器的光纤机型，而不是回头去买二氧化碳。另外，部分老古董二氧化碳设备二手价几乎白菜，如果只是切20mm以下碳钢且对断面要求不高，两三万块淘一台回来跑跑也不错，前提是你得懂电路维修……那是另一个天坑。😅

问：才装的新机床，切割精度怎么还不如用了三年的老机子？
答：先别急着骂销售。新机装配应力、运输振动可能导致导轨滑块间隙变化。我的习惯是新机落地后先拿激光干涉仪打一遍定位精度和重复定位精度，对比出厂报告。如果超差，先调地脚螺栓和床身水平，再检查伺服电机联轴器有没有松动。八成的问题出在安装，两成在调试参数。还有一次奇葩案例：车间温度早晚差八度，机床床身热胀冷缩，中午切的零件和凌晨切的居然错了0.15mm。后来加装了恒温空调罩，才稳定下来。

啰嗦这么多，其实就一个意思：激光切割这行，省心都是假的，会折腾才是真的。但每次看到切出来光亮如镜的断面，那种快感……还是值得的。✅

最后扔个炸弹：下个月听说某国产激光器厂家要出45kW商用切割线，碳钢切厚直逼100mm。消息还没公开，等真机到了我第一个去测试，回头再来汇报。
