从画图板到数字孪生:计算机辅助设计(CAD)如何重构工业制造逻辑

我在珠三角制造圈摸爬滚打快二十年,最早跟着老工程师学画图,丁字尺插在图板上,半天画不完一个泵壳的剖视图,改个公差得用刮图刀刮半天,满手都是铅灰和橡皮渣。 现在呢?车间里刚毕业的小孩,对着屏幕拖拖拽拽,俩小时就能出一套完整的冲压模装配图。变化全是计算机辅助设计(CAD)带来的。

机械制造里的CAD,早就不是“电子画图板”了

很多外行,甚至刚入行的新手,都默认CAD就是把纸上的图挪到电脑上,省了橡皮和刮图刀。错。 早十年前可能真是这样,现在的计算机辅助设计(CAD),早就和结构仿真、数控加工、产品全生命周期管理串成了完整的数字链路,从设计源头就打通了整个制造流程。 就拿现在最热的新能源汽车来说,设计一块电池 PACK 壳体,设计师调整一毫米的侧壁厚度,关联的CAD模型直接同步给仿真工具,十分钟就能算出挤压碰撞下的应力分布,不合格直接改。放在二十年前,得做三四个物理样机,砸进去几十万,还得等半个月才能拿到结果。
新能源汽车电池PACK壳体CAD三维模型
新能源汽车电池PACK壳体CAD三维模型
问:很多小加工厂现在还在用二维CAD画图出工程图,是不是已经落伍该换了? 答:真不一定。我见过东莞做小五金定制的作坊,老板就靠二维CAD一天出十几套加工图,赚的就是快钱快出,人家不需要三维仿真也不需要数字孪生,够用,省钱,就是最好的。但如果是做航空航天结构件、新能源大型整机组装,二维CAD早就满足不了要求,现在全三维关联设计是标配,改一个零件尺寸,所有装配体自动更新,根本不会出现零件对不上的低级错误。

当下工业CAD应用最容易踩的三个坑

💡坑一:只买高端软件,不做内部设计标准化。 我见过不少企业,花几十万上百万上了顶级三维CAD,结果一百个设计师有一百种图层规范、一百种命名规则,最后装配的时候,零件尺寸对不上,打开模型卡十分钟,根本没发挥软件的作用,钱全打了水漂。 ❗坑二:盲目追新概念,不看自己实际需求。 这两年云CAD炒的火,很多企业不管不顾就上了公有云。说实话,云CAD的协同能力确实香,但对于做涉密项目的配套厂、军工单位,数据安全就是悬在头上的刀。上个月还听圈内朋友说,一家做军工配件的厂,因为用了海外公有云CAD存模型,差点弄丢了供货资质。 问:现在国产CAD到底能不能打?会不会还是比海外老牌软件差一截? 答:这个问题我至少被问了一百次。放在十年前,我会说做简单二维画图没问题,复杂三维装配还是得用海外的。现在完全不一样了。国内头部的CAD厂商,不管是二维还是三维,常规机械设计、汽车零部件设计完全能hold住,不少军工国企、主机厂都已经批量替换了,就是为了不被卡脖子。要说差距,也就是小众行业的插件生态还没完全起来,但百分之九十的工业场景,真的够用了。

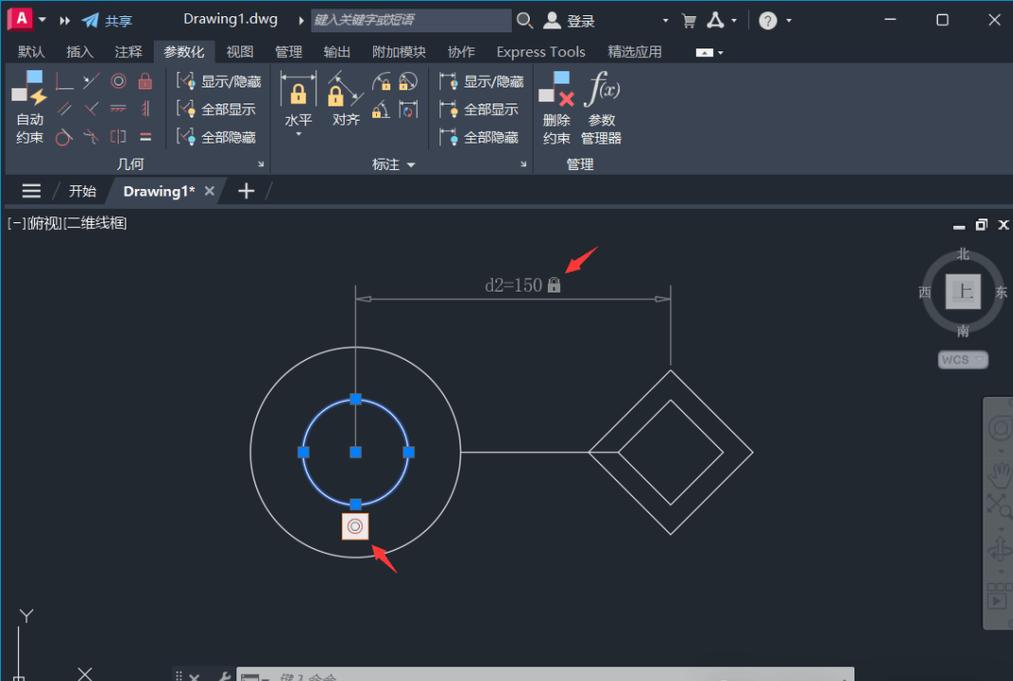

工厂设计师工位国产CAD软件操作界面
工厂设计师工位国产CAD软件操作界面
💡坑三:用旧思维套新工具,浪费CAD的能力。 很多干了十几年的老设计师,用着最新的三维CAD,还是画完模型转二维出图,根本不会用模型对接仿真、对接数控加工、对接后续的BOM清单,完全浪费了三维CAD的数字化能力,花了买高端工具的钱,还是干原来低端的活。

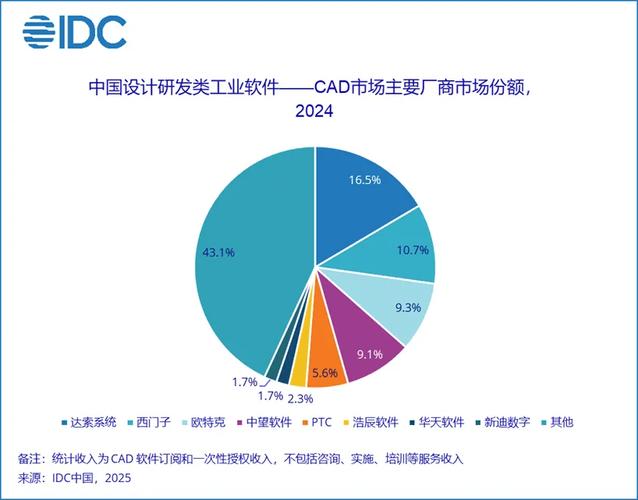

未来两年工业CAD的新趋势,普通人也得知道

未来两年工业CAD的新趋势,普通人也得知道
未来两年工业CAD的新趋势,普通人也得知道
第一个变化就是AI生成设计和CAD的深度绑定。现在已经有不少CAD工具集成了AI拓扑优化功能,你要做一个轻量化的设备支架,只要输入受力要求、安装尺寸,AI直接在CAD里生成十几个符合要求的优化方案,设计师挑完改改就能用,原来一周的活,现在一天就能干完。 第二个变化就是CAD成为数字孪生的核心底座。原来设计一条新产线,CAD画完图就交差了,施工的时候才发现设备干涉、通道不够,拆了重装几十万就没了。现在呢,CAD的全参数化模型直接导入数字孪生平台,能提前模拟产线一年的运行,找干涉算产能,所有问题在动工前就解决了。我上个月去佛山看一家新建的光伏支架厂,人家就是这么干的,光踩坑的钱就省了上百万。 还有一个最明显的趋势,就是国产CAD替代的速度会越来越快。去年一年,我接触到的十几家中小制造企业,都把原来用的盗版海外CAD换成了正版国产,一来价格便宜很多,二来服务到位,出了问题打个电话,当天就有工程师上门解决,原来海外厂商,出个问题排一周都没人理,体验差远了。 我接触计算机辅助设计(CAD)快二十年,最大的感受就是,从来没有什么最好的工具,只有最适合自己的。小作坊用二维CAD照样赚的盆满钵满,大厂玩三维数字孪生也符合发展需求,核心永远是,工具能不能帮你省时间,少出错,多赚钱。
