最近后台攒了上百条读者的提问，大半都是数控加工一线踩的坑。干脆整理成干货，全是一线工人、工艺师真金白银试出来的经验，不是书本上那套空泛的理论。
问：为什么我按照手册给的切削参数加工，光洁度总是差一截？
答：手册参数是安全值，是给你留了30%以上冗余的保命值啊。不同厂家的刀具涂层硬度差多少？机床主轴的跳动差一丝，出来的活能一样？很多老师傅，拿到新料第一件事就是切三刀试参数，从低往高调，每一刀都摸光洁度记下来，比对着手册死背靠谱一百倍。哦对了，还有很多人忽略冷却方式，乳化液冷却和风冷的切削速度能差一倍，这个坑每年都有新人跳进去。
说实话，我前几年在东莞一个加工厂做技术支持，见过一个干了五年的师傅都踩过这个坑。他换了新的刀片供应商，还是按原来的参数走，一天崩了八把刀，损失小一万，最后蹲在车间门口抽烟，唉声叹气说忘了试切。
对了，还有一个很多人不会注意的细节，主轴转速和进给的匹配，不是说转速越高进给越快效率就越高，得看你的刀具能扛多久，算下来单位时间成本最低才是真的高效。很多工厂只看单件工时，不算刀具损耗成本，最后反而亏了。

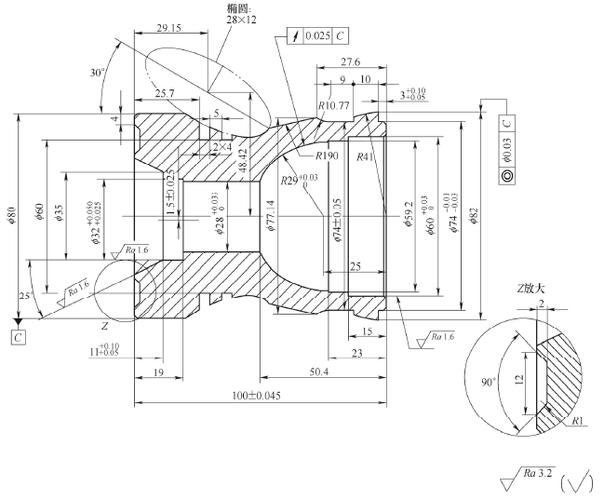

问：首件做出来完全合格，一上批量就歪尺寸，到底是哪里出问题？
答：九成九是热变形啊！你停了一晚上的机床，主轴温度是室温，开干半小时，主轴温度升个五六度，丝杠热伸长，尺寸直接飘个两三丝，刚好超出公差范围，这不就废了？
不过话说回来，有些高精度批量活，哪怕预热了，也要每加工五件抽测一次，随时补刀补，别嫌麻烦，废一件的成本比你抽测十件都高。还有一个容易忽略的点，工装夹具的夹紧力，首件你拧的紧，后面工人干久了手劲松了，或者液压夹具压力飘了，零件动了，尺寸能不歪？对吧。
去年帮江苏一个做汽车结构件的工厂解决过这个问题，他们首件100%合格，一天干下来，尾货有15%超差，查了半个月没找到原因，最后我让他们开机后预热十五分钟再干活，直接把超差率降到0.3%都不到。就这么简单的事，就是没人往这方面想。

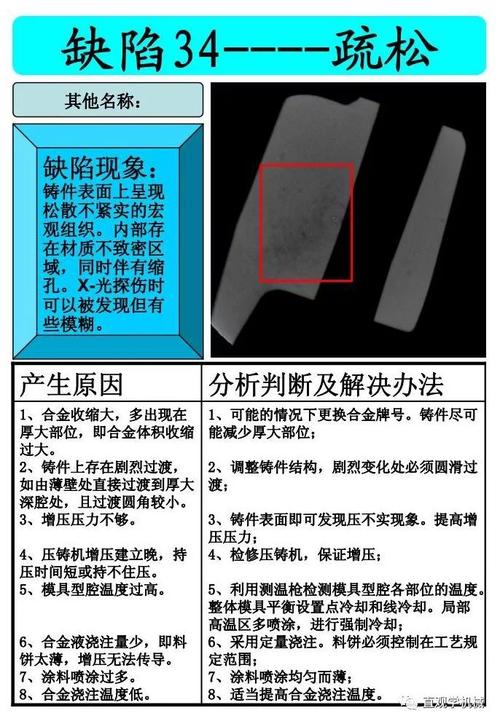

现在新能源汽车、航空航天火了，越来越多工厂接到钛合金、碳纤维复合材料的订单，很多人还是按老钢材的经验来加工，踩坑踩的稀碎。✅ 说两个最常见的：
第一个，钛合金加工，很多人觉得硬度高就得降转速、慢进给，生怕崩刀。其实刚好反过来，转速太低，切削热散不出去，全都堆在刀尖上，反而更容易粘刀崩刃，刀具寿命直接砍半。正确的做法是，只要机床刚性够，尽量拉高转速，给充足的高压冷却，把热带走，刀具寿命反而更长。
第二个，碳纤维复材加工，最头疼的就是分层、毛边。很多人拿普通高速钢钻头就往上干，钻十个孔八个废，全是劈裂分层。换个整体硬质合金的阶梯钻，转速拉到八千以上，进给匀速推，干出来的孔干干净净，基本不用二次修边。
💡 顺便提一句，现在国产刀具在新材料加工这块已经做的非常成熟了，很多型号性能不比进口差，价格能便宜一半多，别盲目迷信进口牌，多试两款国产，能省不少钱。
工业这行，从来没有什么标准答案。你在这家工厂好用的方法，换一台机床可能就不好使，换一批材料结果就不一样。工业知识问答本质上，就是把前人踩过的坑摆出来，让你少走点弯路而已。真要把活干好，还得自己多动手试，多记，多琢磨。
有问题欢迎留在评论区，我们下次接着聊。
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：工业知识问答：制造业数控加工常见痛点解析 https://www.dachanpin.com/a/tg/70455.html
