冲压工艺：为什么说它是汽车制造的隐形骨架

干制造业快二十年了，跑过大大小小上百家冲压厂，见过赚得盆满钵满的，也见过因为试模失败把厂子拖垮的。冲压这行，看起来没什么技术含量，不就是把钢板压成形状吗？里面的弯弯绕，能难住十几年的老法师。

别拿老经验套新冲压工艺，踩坑的都是犟脾气

十年前的冲压，就是拼模具钢料、拼钳工手艺，开模试个三五次，改到合格就算交差。现在呢？新能源汽车要轻量化，什么硼钢、铝镁合金、碳纤维复合板都往冲压上扔，老经验真的不好使了。以前冲低碳钢，压边力大一点小一点，差不离都能用，现在冲新能源汽车用的7000系铝，压边力差5%，零件直接起皱报废，一件大几百，试十件就是好几千没了。

说实话，我上个月在浙江见一个做了二十年冲压的老厂长，死活不肯换伺服冲压线，说传统机械冲压用着顺手，新的贵，结果人家新势力给的订单，要求零件公差控制在0.1毫米以内，他做不出来，硬生生把每年两千万的订单拱手让人，可惜不可惜？问：小批量试制新能源车身零件，用冲压工艺划算吗？会不会开模成本太高？答：搁五年前，确实不划算，开一套钢模少则三五万，多则几十万，百八十件试制件，摊下来一件成本上千，没人扛得住。现在不一样了，快速软模冲压技术已经普及了，用铝基或者复合材料做模具，开模成本只有钢模的五分之一，交付周期缩到3-5天，百件以内的订单，单件成本比激光切割焊接还低，好多新势力改款快，都是这么玩的。

现在做冲压最容易踩的三个隐形坑

我整理了最近一年见得最多的问题，都是真金白银堆出来的教训： 💡 坑一：不提前测材料性能就开模很多厂拿了材料就直接开干，觉得钢厂给的性能参数不会错，上次江苏有个老板，冲硼钢热冲压零件，钢厂给的延展性是12%，结果实际批次只有8%，试模第一炉就裂了18件，十几万直接打了水漂，说起来都拍大腿。 ❗ 坑二：落料间隙按老经验来冷冲压的常规经验是间隙取料厚的10%，这个没错，换了新材料就不对了。热冲压成型后的硼钢，间隙得放到15%料厚才不会粘模，冲个几百件就刀口崩了，修模都修死人。 ✅ 坑三：润滑随便选冲普通低碳钢，随便来点乳化液就行，冲高强钢和铝合金，你还用这个？分分钟给你做出一堆刮痕、起皱的废件，现在都用极压合成乳化液，或者干膜润滑，成本只高一点，废件率能降三分之二。问：我做冲压零件总是有回弹，调了好几次模具都解决不了，问题出在哪？答：回弹是高强钢冲压的通病，别上来就磨模具改型，90%的情况都不是模具的问题。先去测你这批料的实际硬度公差，我见过同批次买的高强钢，不同卷的硬度差能到15HB，回弹量直接差一倍，料都没分档，你调模调到天荒地老也没用。先把料按硬度分档，不同料对应调压边力和冲压行程，大部分小回弹直接就解决了，省好多事。

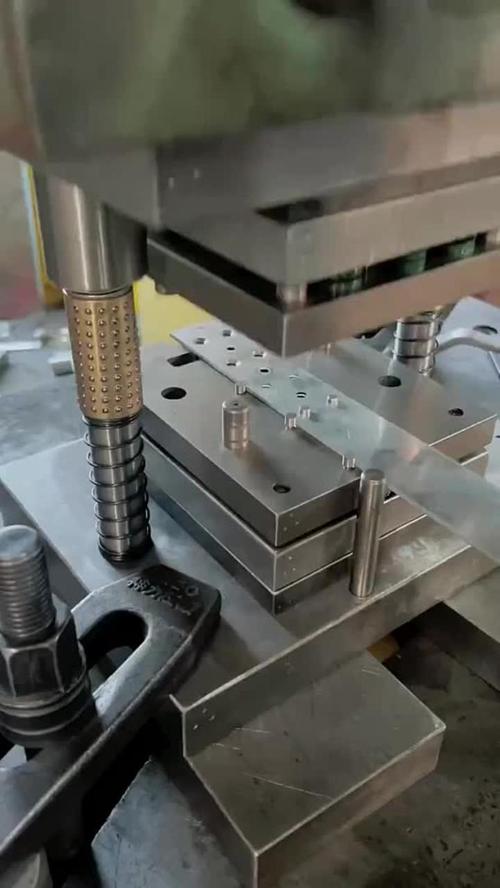

冲压工艺的新玩法，别错过了

很多人说冲压是夕阳工艺，都搞铸造一体化了，还要冲压干嘛？这话错得离谱。一体压铸现在只能做一些结构件，覆盖件和核心承力件，还是得靠冲压，而且现在冲压的玩法早就不一样了。伺服冲压现在已经普及开了，很多老板嫌贵，不想换，你算过账没？伺服冲压可以灵活调行程速度，冲复杂零件的时候，中间停顿保压，回弹直接少一半，废件率至少降一半，还能省10%以上的材料，一条线半年就能把差价赚回来，哪里贵了？对吧。还有在线全检，现在的CCD视觉检测，每一件冲压出来直接拍，刮痕、尺寸超差自动分拣，不用安排一堆工人全检，一个月省几万人工，这不香吗？说实话，现在新能源汽车抠重量，一公斤都能抠出好几块钱的成本，冲压工艺优化一下，一套车身就能轻二三十公斤，成本比换碳纤维低太多了，这都是看不见的利润。很多厂总想着接大订单赚快钱，把工艺升级的钱省下来，结果来了高端订单接不住，永远只能做几块钱一件的低级零件，赚点辛苦钱。冲压这行，拼到最后，拼的就是细节，你工艺比别人好一点，成本比别人低一点，订单就都来找你了。
