拓扑优化不是玄学：2024年机械制造落地避坑指南

上周在苏州的机床展上，碰到个做航空结构件的小老板，拿着个3D打印的支架跟我吹，说用了拓扑优化比原来轻了62%，结果一翻背面，安装孔位的壁厚居然薄到0.8mm——我当时就问他，你这过了振动疲劳测试吗？他愣了半天，说还没打样，先拿个模型吹吹客户。

你看，现在行业里对拓扑优化的误解，真的快把这技术玩成PPT道具了。

别拿“减重比例”当唯一KPI

很多人对拓扑优化的认知还停留在“砍料减重”的层面，觉得软件跑出来的结果，减重比例越高越好。实际上它的核心逻辑从来不是“把材料去掉”，而是在给定的载荷边界、约束条件下，把材料放到真正受力的路径上。那些不受力的位置，才是软件要挖空的区域。

❗ 这里要提个醒，凡是上来就跟你吹拓扑优化能减多少重，却不提制造工艺、测试验证的，全是耍流氓。

去年给苏州一家做工业机器人手臂的厂商做项目，一开始他们拿了个纯拓扑优化的模型，减重41%，结果拿去做机加工，光开粗的刀具成本就涨了3倍，因为那些连续的自由曲面太复杂，加工过程中频繁撞刀。后来我们加了制造约束，把所有非受力面的拔模斜度设成3度，最小壁厚设成3mm，最后出来的零件减重28%，机加工的成本反而比原来的铸件还低12%。

说实话，很多工程师刚接触拓扑优化的时候，就像拿到了个新玩具，恨不得把所有约束都去掉，看着软件跑出来的那种像珊瑚、像树根一样的结构就觉得酷——但酷不能当饭吃啊，你最后要的是能量产、能过测试、成本可控的零件，不是展柜里的艺术摆件。

经常有刚入行的设计师问我各种实操问题，这里挑两个问得最多的统一说：

问：拓扑优化设计的零件，是不是只能靠3D打印制造？机加工做不了吗？
答：当然不是。很多人被近几年的3D打印营销带偏了，觉得那种有机形态的拓扑结构只能打出来。实际上现在主流的拓扑优化软件（比如Altair Inspire、西门子NX的拓扑模块）都带成熟的制造约束选项——你可以直接设置允许的拔模角度、最小壁厚、机加工刀具的行程范围，出来的结果完全可以直接上五轴铣削，甚至普通的数控车都能做。只是说如果放开所有制造约束，3D打印能实现的减重比例更高而已。

那些被忽略的“隐形约束”，才是拓扑优化翻车的重灾区

我见过太多拓扑优化的项目翻车，根源根本不是软件算的不准，是工程师在设置计算边界的时候，漏了太多实际生产中一定会碰到的约束。

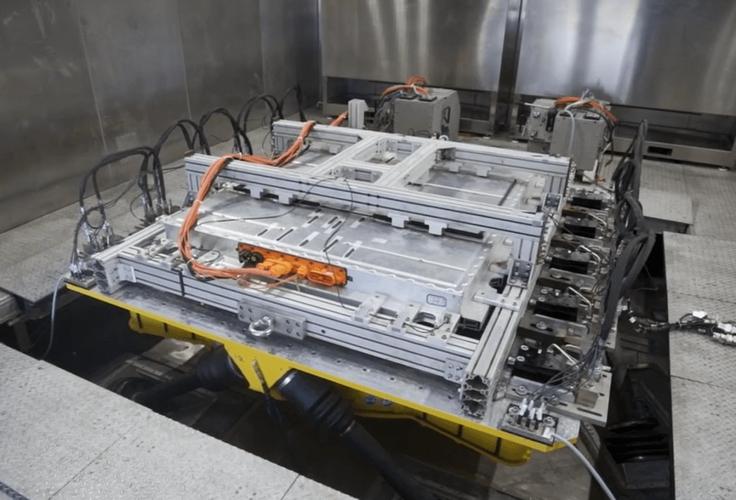

比如去年有个做新能源汽车电池包托盘的客户，用拓扑优化把托盘的横梁做的特别薄，静载下的刚度完全满足设计要求，结果跑了1000小时的随机振动测试，焊缝直接裂了。为什么？因为他根本没把随机振动的载荷谱输进计算模型，只算了静态的抗压能力，完全没考虑车辆行驶过程中持续的交变应力。

还有个做工程机械挖斗的客户，优化完的挖斗看着特别合理，结果实际用了三个月，斗齿的安装座就断了。查了半天才发现，他在设置载荷的时候，只算了挖斗铲土的静态压力，忘了挖斗碰到石头时候的瞬时冲击载荷——那可是静态载荷的5倍都不止。

说到这肯定有人要问，那做拓扑优化的时候，到底要把哪些约束输进去，才不会出这种低级问题？

问：做拓扑优化的时候，除了基本的载荷大小，还有哪些容易漏的约束？
答：至少要把这几个东西算进去：第一是装配带来的预紧力，比如螺栓拧紧的时候的应力，别等零件装上去就已经有初始裂纹了；第二是动载荷，不管是振动、冲击还是高速旋转的离心力，别只算静态；第三是极端工况，比如冬天零下40度的材料脆性，夏天机舱里80度的材料蠕变，这些都要在软件里把材料的性能参数对应上；第四是后期的表面处理，比如喷塑、阳极氧化的厚度，别优化完了发现加工完壁厚不够，连氧化层的位置都占了。

别被软件的“黑箱结果”绑住，人永远是核心

现在很多宣传把拓扑优化吹成“AI自动设计”，好像只要把边界条件输进去，点个运行，等软件出结果就行。真的是这样吗？

去年有个做机械臂关节的客户，软件跑出来的结果，在两个安装耳的位置，有个特别细的连接筋，从仿真结果看，应力只有20MPa，远低于铝合金的屈服强度。结果我们拿到模型一看，那个筋的位置正好在装配的时候，是要放密封圈的密封槽空间——等于软件把本来要留的装配空间给占了，最后还是要人工把那块材料补回去。

💡 现在很多软件都支持把CAD里的装配约束直接导入拓扑优化的计算域里，但是还是建议你在拿到初步的优化结果之后，沿着受力路径走一遍，看看有没有和实际装配冲突的地方，别等拿去打样了才发现问题，那成本可就高了。

你说软件知道什么？它只知道你给它画的设计空间里哪里受力小，它不知道你这个位置要走气管、要装传感器、要留扳手的操作空间。这些东西，是软件永远算不出来的。

前几天跟一个在航发厂干了30年的老设计师聊天，他说现在的年轻人用拓扑优化，总觉得比他们那辈靠经验画图厉害。其实哪是厉害啊，只是工具变了。他刚进厂的时候，要靠手算，靠做实验，试十几次才能找到的最优结构，现在软件半天就算出来了。但是如果年轻人连最基本的装配要求、制造工艺都搞不懂，就算软件把结果算的再精准，做出来的东西，还是没法用。

拓扑优化从来不是什么高大上的黑科技。

就是个帮你少费点料，多省点钱的工具而已。
