在现代电子设计中，PCBA（印刷电路板组件）的元件布局间距远非简单的几何排列，而是融合电气安全、热力学、信号完整性及制造工艺的系统性工程。元件间距的毫厘之差，可能引发信号串扰、散热失效甚至高压击穿。
一、电气安全间距
电气安全间距的核心使命是防止电弧击穿和漏电事故，其数值由工作电压、环境污秽等级及绝缘材料共同决定。根据IPC-2221标准和IEC 60950-1安全规范：
低压电路（0-30V）：导线间距最小0.1mm（4mil），例如手机主板中CPU与内存间的布线。
中压电路（30-150V）：遵循公式 间距(mm)=0.1+Vpeak×0.01，如48V工业电源板需≥0.58mm。
高压电路（>150V）：一次侧交流线路间至少2.5mm（如开关电源L-N间距），一次侧与二次侧间需≥6.4mm，并在光耦下方开隔离槽。
极端环境补偿：海拔2000米以上设备，间距需倍增1.48倍；盐雾环境则需通过三防漆将爬电距离提升300%。

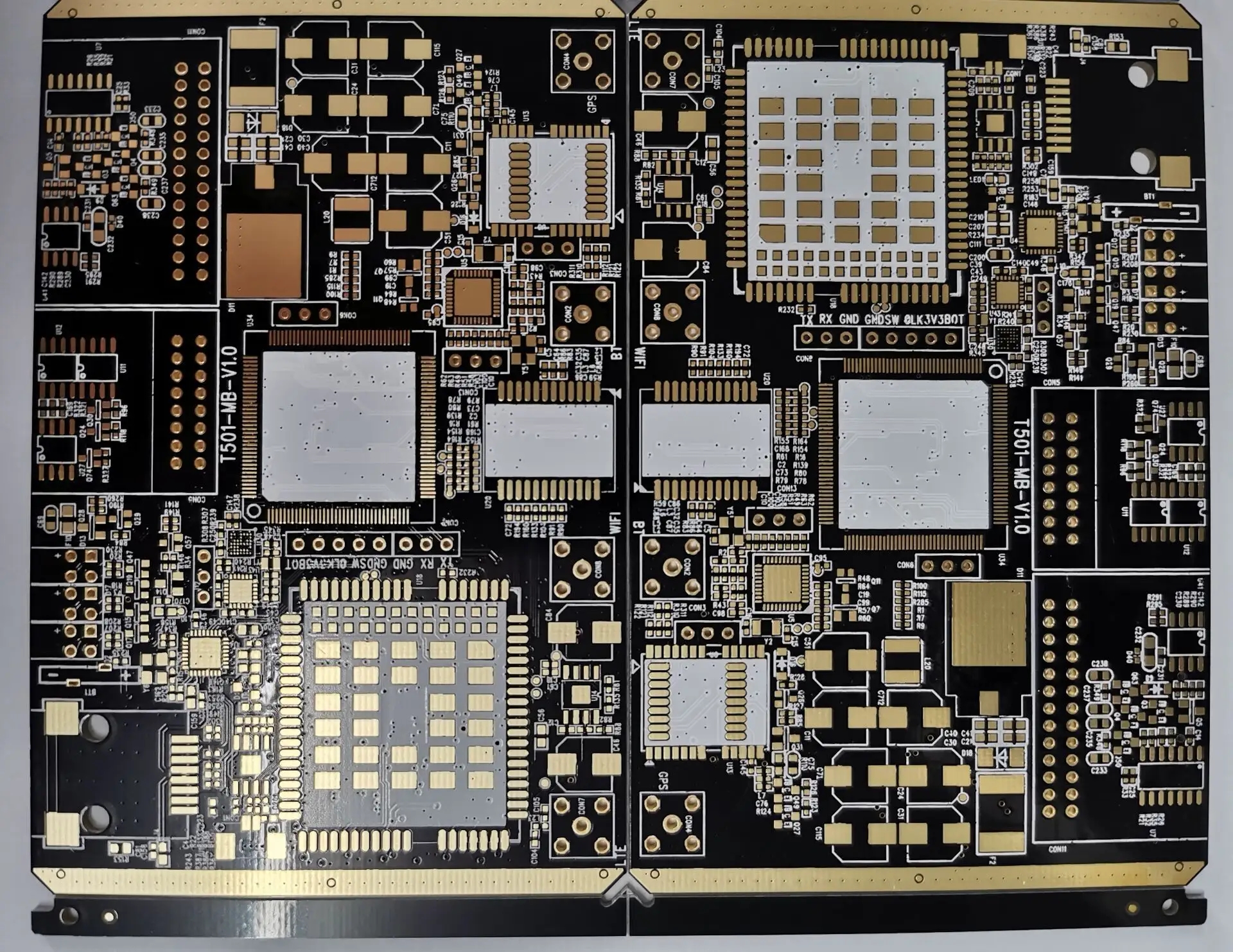

集成电路引脚间距的极限挑战出现在0.4mm pitch QFP封装中——焊盘宽度仅0.2mm，间隙0.2mm，需在焊盘间铺设阻焊桥并严格控温，避免回流焊时桥连。
二、元件物理间距

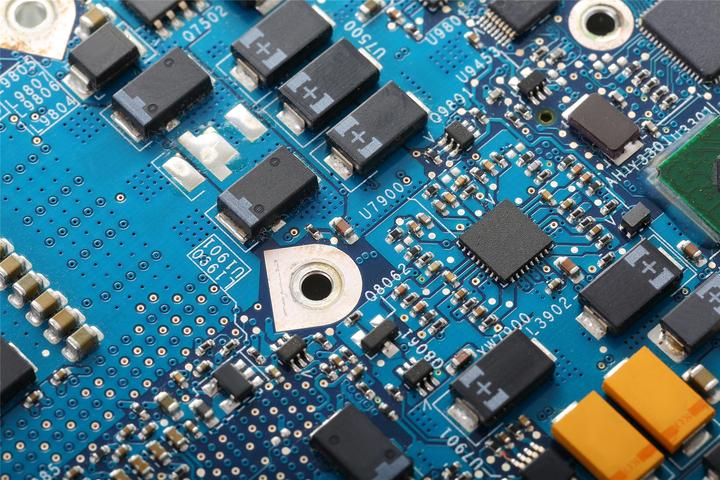

1. SMD器件间距法则
同类型器件：0201电阻电容间距≥0.3mm，避免焊膏粘连。
异型器件：按 0.13H+0.3mm 计算（H为相邻元件高度差），如3mm高电解电容旁布置2mm电感，最小间距=0.13×(3-2)+0.3=0.43mm。
密间距器件：0.5mm pitch IC焊盘宽度0.25mm，通过激光切割钢网实现锡膏精准印刷。
2. 特殊器件的空间禁区
BGA封装：周边需3-5mm禁布区，背面投影区8mm内禁止放置其他BGA，防止X射线检测盲区。

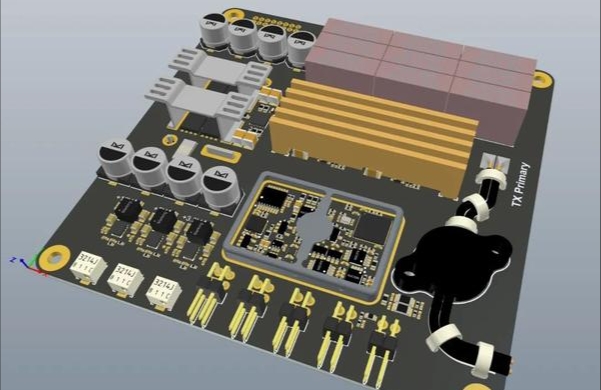

大功率器件：MOSFET与散热器间距＞2mm，铜箔铺设泪滴状散热通道减少热应力裂纹（泪滴宽度渐变比≤2.5:1）。

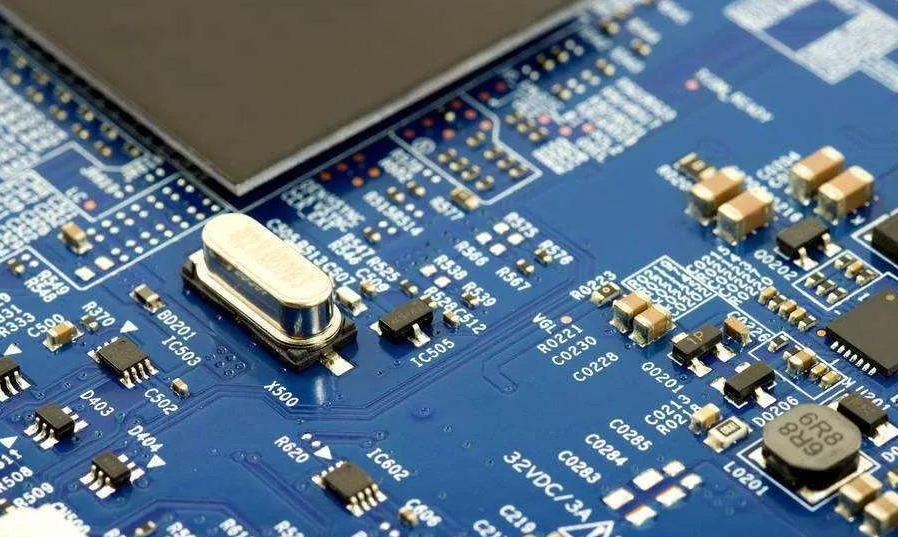

高频元件：晶振与CLK信号线间距≥3倍线宽，下方铺设地平面屏蔽辐射。
三、层叠结构与信号完整性
多层板的层间结构直接影响等效间距：
4层板黄金法则：顶层信号-内层地-内层电源-底层信号。地层为顶层信号提供镜像回路，将串扰降低至双面板的1/10。
6层板优化方案：信号1-地-信号2-电源-地-信号3。高速信号夹在两地层间，阻抗波动控制在±5%内（如DDR4布线）。
电源地耦合：电源层与地层介质厚度≤0.127mm（5mil），将谐振频率提升至GHz级，抑制电源噪声。
当差分对（如USB3.0）穿越不同层时，需添加回流地过孔阵列，间距小于λ/10（λ为信号波长），避免阻抗突变引发反射。
四、环境与工艺影响
1. 焊接工艺的硬约束
波峰焊禁区：板边3mm内禁布SMD器件，避免液态焊锡冲刷（如电源连接器周边）。
回流焊热管理：0805以上陶瓷电容轴向平行传送方向，减少热应力开裂风险。
钢网扩口需求：变压器引脚需额外0.2mm冗余间距，补偿共面性偏差。
2. 机械应力防护
板边安全区：元件离板边距离＞2倍板厚（1.6mm板需≥3.2mm），防止V-CUT分板时撕裂焊盘。
高振动环境：汽车电子中QFN封装四角添加环氧树脂锚点，抗15Grms振动。
五、未来挑战
随着0.3mm pitch Wafer-Level封装（如苹果M系列芯片）普及，间距设计面临新挑战：
材料革新：低温共烧陶瓷（LTCC）基板将线宽/间距推至10μm/10μm，但需氦气环境焊接。
动态间距补偿：AI驱动的布线工具实时仿真热变形量，自动调整BGA焊球间距（如Intel EMIB技术）。
分子级绝缘：原子层沉积（ALD）Al₂O₃涂层使5kV电路间距从2.5mm缩减至0.5mm，突破IPC标准极限。
总结
电子元件的间距设计，实则是电气性能、热力学、机械强度三维约束下的最优解搜索。从高压电站的厘米级绝缘到手机芯片的微米级布线，每一寸空间的精准掌控，都是人类在微观世界构建可靠文明的科技史诗。当3D异构集成将百万晶体管压缩至方寸之间，间距设计已超越几何学范畴，升维为电子工程的核心哲学。
