增材制造（3D打印）的工业暗战：别再只盯着塑料原型了

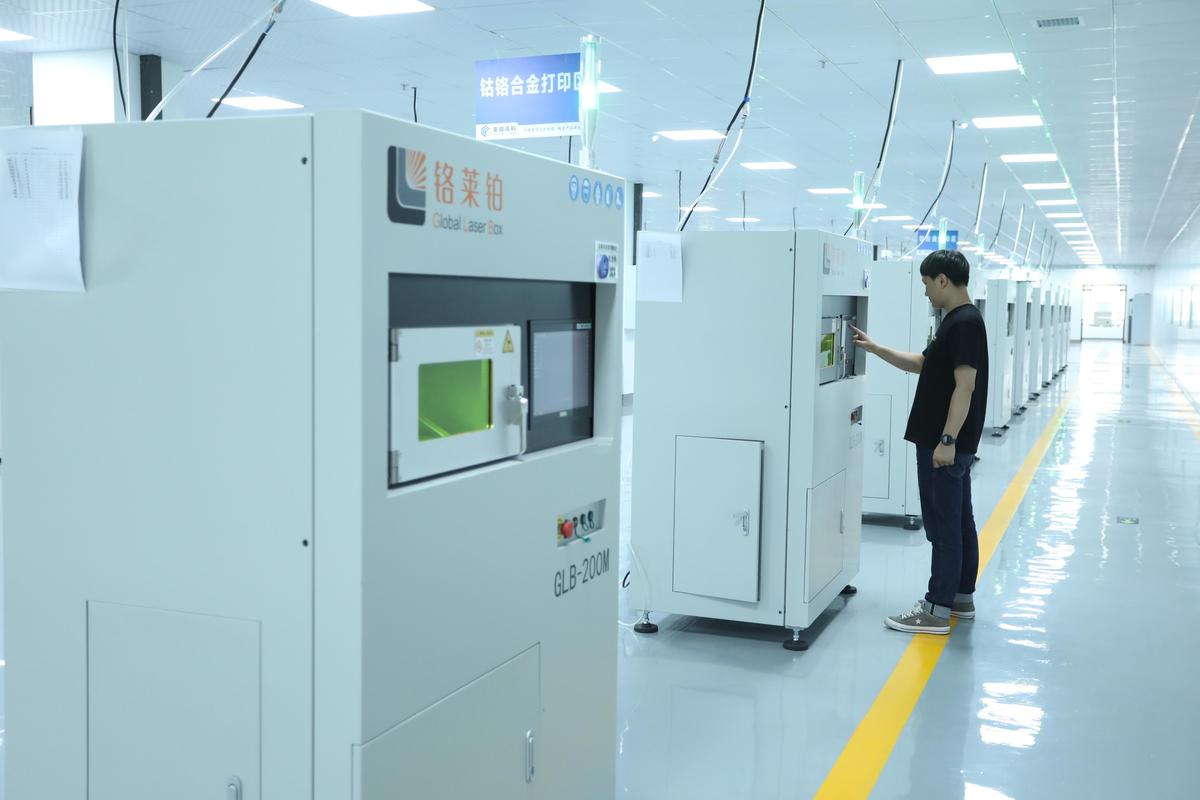

去年在东莞一家模具厂，我亲眼见到一台EOS金属打印机被扔在角落，上面落满灰——主管说“打出来的东西得送出去热处理、精加工，算下来比外发CNC还贵，就偶尔做个手板”。我听完心里咯噔一下。这是对增材制造最深的误解，没有之一。 如果你现在还以为3D打印就是挤塑料丝、做小模型，那真该来车间流流汗。

说实话，这几年我跑过的工厂不下百家，看着这个行业从“打印个烟灰缸都要半天”的尴尬，一路狂奔到现在直接造火箭喷嘴、髋臼杯。但媒体的宣传太浮夸了，什么“第三次工业革命”、什么“万物皆可打印”，实际上呢？真正的工业级增材制造，是一场静悄悄的成本与工艺博弈——赢了，你就能把模具费省掉80%；输了，设备就是一堆废铁。对吧？

从原型到直接制造：不是升级，是跃迁

很多人分不清“快速原型”和“直接制造”的区别。简单讲，前者就是个打样的，后者直接是最终零件。就这一步跨越，背后涉及的可不仅仅是打印机精度。我认识一家苏州的医疗器械企业，用钛合金粉末床熔融技术批产脊柱融合器，他们已经把后处理工艺链缩到三站：去粉、退火、喷砂。✅ 单件成本压得比锻造还低。但你别激动，这种案例凤毛麟角——大多数企业还卡在工艺认证上。

💡 这里有个关键点：金属打印件的疲劳性能，受粉末质量、扫描策略、甚至湿度的影响巨大。我见过某航发零件试块，同一批参数打出来，有的500万次循环没啥事，有的3万次就裂了……简直玄学。直到后来才发现，粉末储存的环境湿度高了2%。所以我才说，这不是在玩打印机，这是在搞冶金。

材料：被掐住脖子的狂欢

一说3D打印材料，大家就想到PLA、ABS。那是消费级。工业上真正要命的是高温合金、钛合金、铝镁钪合金这些粉末。现在国内做粉末的厂商多如牛毛，但能稳定供应符合航标球形度、氧含量控制的，掰着指头都能数过来。有些企业标着“15-53μm”，实际一筛，细粉率超标，流动性一塌糊涂，打印机铺粉都铺不平！

不过话说回来，最近两年有两股力量在搅动局面。一个是注塑行业的人杀进来了，开始用超临界发泡技术做聚合物粉末，成本只有PA12的三分之一；另一个是废金属回收制粉，虽然还在争议中，但已经有零部件通过主机厂试用。❗但千万警惕那些“价格低到离谱”的粉末，我见过用不锈钢回收粉冒充模具钢的，打出来的模具型芯，用三次就开裂。

问：工业级3D打印到底能省多少钱？是不是忽悠人的？
答：看你跟什么比。如果是一模一样的零件，跟CNC比，大量生产的情况下增材制造肯定贵，因为材料成本高、速度慢。但现实是很多零件设计自由度高，用传统工艺根本没法一体成型。我们做过一个液压阀块，传统加工要打二十几个交叉孔，还有深孔电火花，一个件成本8000。用选区激光熔化改设计后，内部流道直接打印出来，少了一次装夹、两套夹具，总成本降到3200，还减重40%。你说省没省钱？所以别直接比单价，要算总账——功能集成、性能提升、缩短供应链这些隐形价值，往往远超材料费。

问：买工业打印机需要注意什么？有没有坑？
答：说几个血泪教训。第一，别只看打印尺寸和激光数量。多激光搭接区的功率衰减、拼接误差，实际打印面积利用率可能就60%。第二，必须关注售后工程师的能力——有些厂商卖完机器，连粉末循环次数怎么判定都讲不清楚。第三，后处理方案一定要在买设备前就测试好，比如线切割下基板会不会弄上一个脱模剂的坑？热等静压温度对畸形率影响多大？这些都不是买回来再想的事。✅ 强烈建议签合同时要求供应商提供至少两种典型材料的全套后处理工艺包。

批产化：从“能做”到“能交货”的鸿沟

现在行业有个怪现象：打印设备卖得火热，真正跑通批量交付的没几家。原因出在质量一致性和效率上。比如打印一个结构件，理论上24小时一炉，但加上切换粉末、清理烟尘、首件检测，实际有效打印时间可能只有14小时。而且每一炉的起始温度不同、基板不平整，都会导致首层熔深波动。我见过最夸张的，同一批100个件，硬度值能差出40HB。

怎么破？头部企业已经开始搞在线监测和闭环控制。熔池视觉监控、光路功率实时校准、铺粉质量CCD检测……这些不是噱头。我走访的一家德国工厂，每层扫描后会自动比对CAD切片，发现缺陷立刻补焊或标记。这样做下来，成品率从72%提到了96%+。但代价是单机成本翻倍。所以你看，没有资本和技术储备，坦白讲，别轻易碰批产。

💡 还有一个被严重低估的方向：混合制造。就是把增材、减材、检测集成到一台设备里。比如先打印近净成形，再用同机主轴精加工关键配合面。日本牧野、德马吉都有布局。这玩意的好处是避免了重复装夹误差，而且能在线反馈修正。不过话说回来，这设备的价格……够买两套三坐标加一套五轴了。总归还是看产品附加值。

写到最后，我不禁想起七年前第一次在展会上摸到SLA打印件的惊喜感——那种光滑的表面、复杂的镂空，觉得未来已来。如今看来，那种惊喜应该沉淀为一种冷静的敬畏。增材制造不是万能药，但它确实在重构某些细分行业的制造逻辑。如果你是个决策者，别被炫酷的打印过程迷惑，去蹲守一下现场、算一遍全周期成本、做透材料验证，再决定这条路走不走。
