计算机辅助设计(CAD)的“效率陷阱”:为什么越自动化,我们越需要懂参数化?

突然想起十年前刚入行时,带我的老师傅捏着鼠标在 AutoCAD 里画一根带角度的线,嘴里嘟囔着“输入@100<45,回车!”,这场景至今难忘。那时候,计算机辅助设计(CAD)已经大幅度把我们从绘图板上解放了,但说实话,重复修改几张相似零件图的时候,真想砸电脑。

真是噩梦!尤其当你手动改了27个孔位,发现标称直径错了0.5mm,那一刻的崩溃……(此处省略摔键盘声)。于是,参数化建模就像一道光劈了进来。现在你再回头看,这帮写软件的家伙确实聪明,SolidWorks、Inventor、CATIA早就把关系式驱动模型变成了标配。可问题是,满大街都在用参数化,真正拿它当设计思维用的,凤毛麟角。

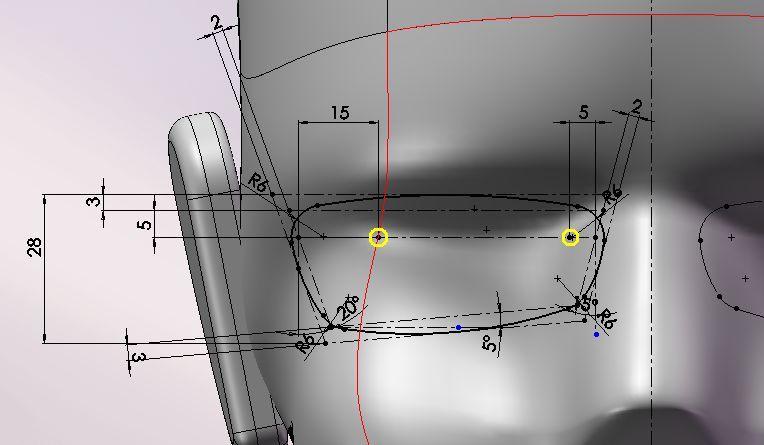

参数化CAD模型尺寸驱动关系示意图
参数化CAD模型尺寸驱动关系示意图

很多人以为参数化只是“定义几个变量,输入尺寸,模型自动变”。天真了。它背后的本质是设计意图的数字化表达。比方说,你要设计一整套法兰盘,从DN50到DN300,壁厚和内径并不是简单的等比例放大——标准规范、应力分析、甚至铸造工艺倒角,每个都牵一发动全身。一个成熟的参数化顶层框架,得提前预判未来可能变动的自由度,把约束关系像搭乐高一样嵌套好。

常见误区:把方程塞进草图就是参数化?错得离谱

常见误区:把方程塞进草图就是参数化?错得离谱
常见误区:把方程塞进草图就是参数化?错得离谱

新手最爱干的事:打开草图,画个矩形,标个尺寸,然后点“定义公式”,输入“长度=宽度*2”。然后就觉得大功告成了。但项目稍微复杂,满屏幕的红色过约束,或者更搞笑——更新一次模型,特征树里一堆黄色感叹号。❗你没被装配体上下文冲突折磨过,不算真正用过参数化。

参数化的精髓在于 “自顶向下”设计思想 的贯彻。必须先把产品总布置参数、关键接口点建立主骨架模型,再衍生到各个子系统甚至零件里。举个真实案例:去年我们团队做一条自动化焊接产线,末端执行器要适配三种不同品牌的机器人法兰。如果靠传统画法,三个装配体三个坑。但我们在全局骨架里定义了法兰的PCD(螺栓分布圆)、接口平面和定位销位置,通过方程式链接到每个末端模型里。客户临时要从法兰A换到C?改一个参数,十分钟全更新完毕。这种感觉——爽爆了。

工欲善其事,不必吊死在一棵树上

说到“爽”,并不是所有CAD软件都让人爽。Creo的柔性建模有时候逻辑太“刚”,适应调整不如SolidWorks直接;而Catia的超级副本功能,强大归强大,学习曲线陡得能摔断脖子。不过话说回来,顶级工程师从不依赖单一工具。他们会根据任务挑选武器:概念设计用Fusion 360快速验证运动干涉;详细结构设计时再搬出Inventor的iLogic进行规则化自动生成。

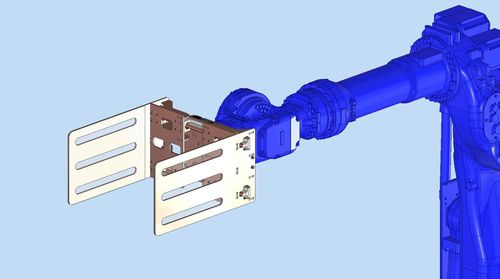

工业机器人末端执行器参数化装配骨架模型界面
工业机器人末端执行器参数化装配骨架模型界面

现在咱们聊聊更前沿的。这几年“创成式设计”加上人工智能,让很多老板觉得参数化过时了。那天开会某副总还问:“现在AI输入条件自动出几百个方案,还要参数化干嘛?”我当时差点一口咖啡喷出来——典型的混淆概念。创成式设计产生的结果,你如果不经参数化重构,根本没法形成可编辑、可制造的最终模型,更别提后续的尺寸驱动变更了。所以。它俩是互补关系:AI负责探索可能解空间,参数化负责固化最优解的设计逻辑。这才是2025年机械制造一线的真实实践。

一线工程师的尖锐问答

一线工程师的尖锐问答
一线工程师的尖锐问答

问:我做非标设备,经常是单台定制的,感觉参数化用不上,对吗?

答:大错特错!很多人以为只有批量产品才值得做参数化,其实非标更需要。你做的单台设备,里面难道没有标准模组?气缸、导轨、同步带轮,甚至你自己积累的机架结构,都可以参数化并模块化。建议你第一步就建立自己的“零件库 + 装配模版”,把常用件的选型计算直接链接到三维模型里。✅下次接到新项目,哪怕总体尺寸变了,你只需要改几个主参数,让软件自动重新计算各部件配合,效率提升何止一倍。关键是,你还能避免低级配合错误——毕竟,靠人脑记公差和配合,太不靠谱了。

问:我司要上一套PLM系统,听说和CAD参数化联动很有讲究,能细说吗?

答:这是个好问题,也是个坑。如果你们的CAD数据没有良好参数化结构,PLM基本就是个电子图档室而已。要想实现真正的协同和版本追溯,建议在CAD的建模初期就规范参数命名规则,并且利用CAD自带的iPart/iFeature(Inventor语境)或配置表(SolidWorks语境)把系列化零件统一管理。这样PLM系统抓取的元数据才有效,设计变更时能自动识别哪些图纸受影响。我见过一个团队,盲目上PLM,结果数模全是“拉伸1”、“草图”这种命名,BOM表乱成一团,最后项目延误三个月。真事儿。

最后,不得不提一点:参数化思维需要刻意练习。优秀的CAD工程师在建模前,会花至少30%的时间在纸上画逻辑关系图、决定变量依赖顺序。这可能和当下追求“快”的氛围背道而驰,但正是这种前期慢,换来了后期的疾速迭代。正如我一个老同事的口头禅:“你连设计意图都说不清,键盘敲再快有什么用?”

所以,下次当你打开CAD软件时,别急着拉伸旋转。停下来,问自己:这个特征会变吗?变的范围多大?它影响哪些下游特征?带着这种参数化意识,你才算真正跨过了从“描图员”到“设计者”的门槛。当然,软件会继续进化,据说下一版的NX要集成实时仿真驱动参数优化了,这事儿想想就让人激动——但不管怎样,工具背后的大脑,才是永恒的核心。
