计算机辅助工程(CAE)仿真的那些事儿:为什么你的模型总在骗你?

去年冬天,我盯着一份碰撞仿真报告,后背发凉。报告上的能量曲线平滑得像正弦波——但真实碰撞测试里,变形模式完全不是那么回事。💢 那一刻我意识到:CAE工程师最怕的不是结果差,而是结果 看起来完美,完美到让你忽略底层建模的裂缝。

一次网格剖分引发的血案

那天我们仿真一个薄壁结构压溃,用的是经典 LS-DYNA。模型挺漂亮,六面体网格,雅可比都在0.6以上。求解器跑完,沙漏能不到5%——按教材,这算合格了。可物理样件一压,裂纹起始位置和预测差了整整40毫米!40毫米啊!整个开发节点差点报废。❗

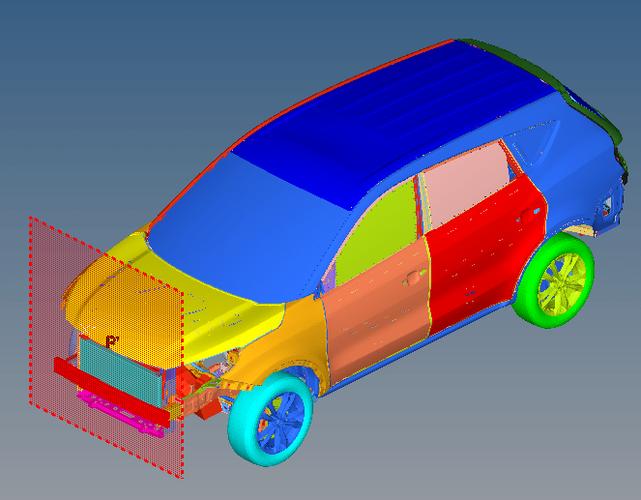

汽车碰撞仿真六面体网格剖分对比图
汽车碰撞仿真六面体网格剖分对比图

后来逐行扒关键字文件,发现接触定义里,板厚偏置设错了——不是算错,是CAD导入时,中面抽取算法悄悄把偏置方向反转了。就这一个小开关,整个模型成了谎话精。说实话,这种坑,没摔过的人根本不会去查。😤

在工业圈混了十几年,我算是看透了:CAE的敌人从来不是计算能力,而是 模型理想化过程中的失真。你用的材料模型再华丽,边界条件一简化,可能直接废掉整个分析。比如焊接连接——点上个 rigid body 就算完?连接刚度全丢了,模态频率能漂移到姥姥家。✅ 更坑的是,很多企业为了赶节点,上来就默认用四面体,再用二阶单元强行凑精度——计算量大得离谱,应力奇异点还一堆。

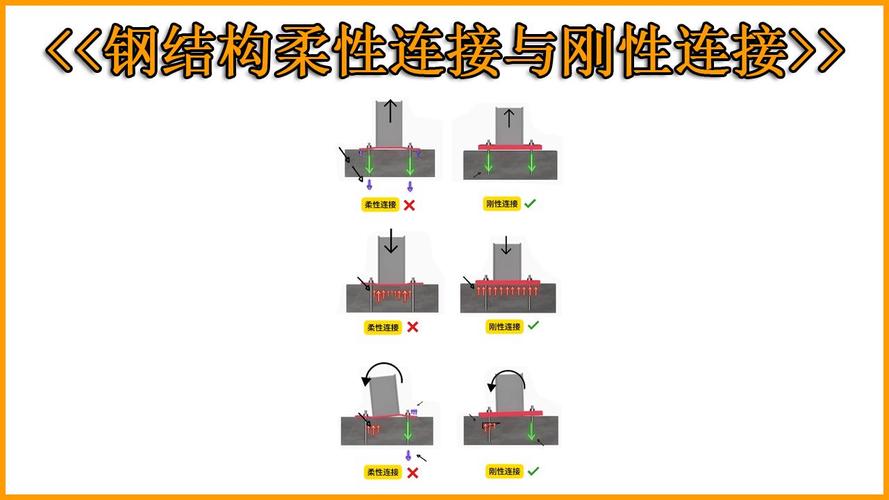

焊接结构CAE模型刚性连接与柔顺连接对比示意图
焊接结构CAE模型刚性连接与柔顺连接对比示意图

不过话说回来,这几年HPC和云计算真帮了大忙。以前跑一个碰撞模型,动辄几十个小时,现在往集群上一丢,喝杯咖啡就出结果。但这又引出新问题:计算太快,工程师反而懒得做简化验证了,直接全精细化模型开干,然后对着海量云图发懵。🤯

云CAE:甜蜜的陷阱?

去年我们试了某家的云协同仿真平台,直接把求解器搬到浏览器里,多人实时改参数、看结果。第一眼惊艳,真的。特别是远程会议时,不用再屏幕共享卡成PPT了。😍 但用久了发现,前处理响应总慢半拍,复杂模型转动视角能掉帧。而且数据安全… 大老板一听“云”字就皱眉头。

不过我还是强烈推荐中小企业试试云CAE的许可证模式。过去一套 Abaqus 令牌,动辄几十万,小厂根本扛不起。现在按核时付费,甚至算完后直接释放许可——这 运营灵活性 太重要了。如果你做的是多物理场耦合,比如流固耦合仿真血管支架,那云上的资源池几乎是唯一解:本地机器根本跑不动那种千万网格量级的瞬态问题。

被问烂了但仍然答不好的问题

问:CAE仿真结果和实验数据差多少才算可信?

答:哎,这个问题,每次客户都会问。我的回答很直接:看工况。如果只是宏观刚度、弹性阶段的模态,误差超过10%就得查模型。但如果是非线性损伤、断裂,说实话,20%我都心里打鼓。💡 关键不是百分比,而是 趋势一致性。比如改设计后,最大应力位置是否按预期转移?如果实验和仿真的最大应力都出现在加强筋根部,哪怕数值差15%,这个模型仍有价值。怕的是连趋势都反了——那等于白算。

问:小企业没人手没经验,怎么从零建CAE能力?

答:先别急着买软件!我见过太多厂子,花几十万买一套,最后培训跟不上,闲在那儿落灰。先去高校或技术服务公司做几个小项目,让核心工程师跟一段时间,把 工艺流程对应的仿真标准 摸清楚。比如注塑模具的模流分析,你至少得掌握浇口位置对熔接痕的影响规律,才能看懂报告。另外,现在很多开源求解器(比如 CalculiX)加前后处理(Salome)组合,初期完全够用。关键是人脑里的 物理直觉,那是砸钱买不来的。😎

数字孪生的边,你能摸到吗?

最后扯点远的。都在谈数字孪生,但真正的在线实时仿真,99%的工厂做不到。为啥?数据采集就不连贯——振动传感器丢包,温度测点标的漂移,模型传过来的边界条件本身就失真。然后你指望CAE模型镜像一个活生生的设备?这比做精确仿真难十倍。不过话说回来,混合模型是个方向:用少量物理试验标定代理模型,然后在线快速推理。我就试过把某泵站的CFD模型降阶成响应面,几十毫秒给出扬程预测,误差控制在5%——当时小组简直沸腾!🚀

CAE这条路,越走越觉得敬畏。它不是黑箱,而是需要工匠精神的雕刻刀。别被漂亮的彩虹云图迷了眼,多去车间闻闻冷却液的味道,摸摸毛刺,回来再调你的接触参数,才会对。

(本文基于作者2025年春季参与的多个工业仿真项目随笔,部分技术细节已脱敏处理)
