表面处理：工业制造的“美容师”与“防护盾”，你真的懂吗？

干了十五年工艺，我最怕听到的一句话就是——“表面处理不就是镀个锌、喷个漆吗，有啥难的？”每次听见这种论调，我手边的咖啡杯都跟着抖三抖。真的，表面处理远比你想象的复杂，它是零件获得灵魂的最后一道关口，搞不好，前面的机加工、热处理全都白费。今天就敞开了聊聊，那些教科书里不写、车间里血泪换来的门道。

不起眼？它才是产品寿命的命门

有一个数据说出来你可能不信：全球每年因腐蚀造成的经济损失，占到GDP的3%～5%。什么概念？相当于每年腐蚀掉一个中等发达国家的全部家当！而表面处理，就是对抗腐蚀的第一道防线。去年我们给一家德国客户代工液压阀块，材质45钢，镀锌镍合金。第一批样件送过去，对方直接贴上红标签——盐雾试验96小时就出现红锈。整个团队加班排查，最后发现是前处理酸洗时间多了15秒，基体渗氢，镀层结合力崩了。15秒！就毁掉一整批货。表面处理的精度，有时候比机加工还苛刻，对吧？

说实话，很多人轻视表面处理，是因为看不见它的“工艺深度”。车铣刨磨，尺寸错了就是错了，卡尺一量，明明白白。但表面处理……膜厚差1微米，光泽度低两个点，甚至钝化膜的颜色稍微深了点，都可能埋下隐患。而且——说出来都是泪——好多厂招个喷漆工，培训两天就上岗，结果呢？流挂、橘皮、起泡，用户投诉蹭蹭涨。💡 归根结底，是对表面处理的原理没吃透。

磷化还是发黑？工艺选错，哭都来不及

前阵子有个创业团队找我咨询，他们做医疗器械，零件材质是不锈钢304，要求表面处理既要耐腐蚀，还得有一定的润滑性，用在反复拆装的关节处。上来就说：“我们想用磷化处理，成本低。”我差点一口茶喷出来——不锈钢磷化？附着力几乎为零！不锈钢的铬氧化膜太稳定，常规磷化液根本咬不住。最后推荐了电解抛光加物理气相沉积（PVD）涂覆类金刚石膜，虽然贵，但摩擦系数直接降到0.1以下。这个案例说明啥？选工艺不能只看成本，得先弄明白基材和膜层的“八字合不合”。

常见工艺怎么选？我总结了几个“血泪规则”：

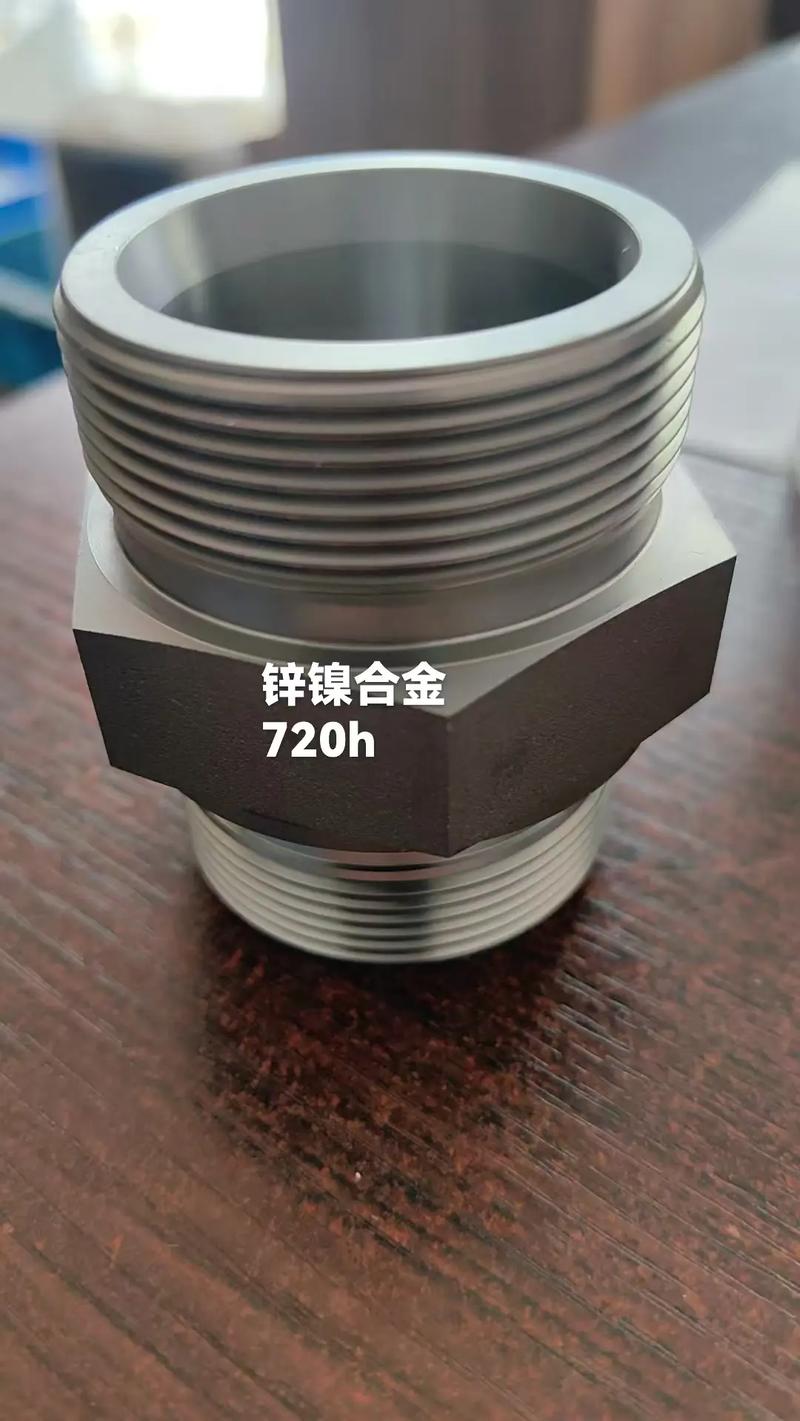

碳钢件防锈：首选镀锌，若要高耐蚀上锌镍合金，中性盐雾轻松过1000小时。别省钝化剂的钱，三价铬钝化比六价铬环保，但封闭剂必须配套，否则白搭。
铝及铝合金：阳极氧化是经典，但别忘了——压铸铝含硅高，普通硫酸阳极氧化膜层发灰、还容易烧损，得用脉冲电源或混酸工艺。✅ 建筑型材必须封孔，否则几年就泛白斑。
耐磨工况：硬铬镀层慎用，因为氢脆风险大，现在高速氧燃料喷涂（HVOF）碳化钨越来越流行，结合强度80MPa以上，就是贵。
既要装饰又要防护：粉末喷涂是性价比王，但前处理除油除锈不彻底，两年后返工能让你破产。

看见没？每个选择背后都是一串技术细节。❗ 别信那些“万能工艺”的鬼话，表面处理永远在材料、工况、成本之间走钢丝。

车间里的“玄学”？不，是控制手段没跟上

好多老师傅干表面处理，喜欢讲“手感”、“经验”，药液温度高了低了？全靠手摸。pH值？试纸沾一下，颜色模糊不清。这么搞，质量一致性怎么保证？我见过一家做汽车紧固件的，连续三个批次达克罗涂层扭矩系数不稳定，最后发现是烘烤炉温控探头坏了半年——温度偏差20℃，树脂固化程度天差地别。现在都2025年了，再靠经验主义，等着丢订单吧。

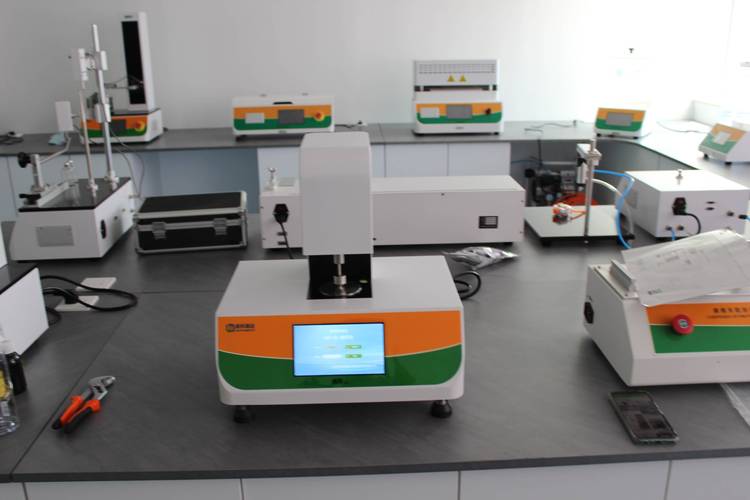

最近几个项目，我们强制推行了在线监测系统：槽液pH值、温度、搅拌速度实时显示，膜厚用X射线荧光测厚仪每半小时抽检一次，数据自动上传MES。你说浪费钱？那批因镀镍层孔隙率超标被退货的电子连接器，直接损失320万，够买十套监控设备了。💡 数据不会说谎，它能揪出很多“隐形炸弹”。

不过话说回来，设备再先进，也离不开人的判断。去年想搞全自动前处理流水线，结果设计院给的方案里，水洗槽溢流速度居然算错了，导致串液污染。我指着图纸问工程师：“你自己在这个槽子里洗过手吗？”尴尬的沉默……所以，真正的行家，既信数据，也信现场。对吧？

尖锐问题，直接开怼

问：我们一个小厂，买个盐雾试验箱有必要吗？

答：必须有！听我一句劝。哪怕买个最简陋的、几百块钱的那种，也比没有强。你以为镀层看着亮晶晶就没问题？好多缺陷——微裂纹、钝化膜不连续——肉眼根本看不见。盐雾试验是唯一能模拟实际腐蚀的加速手段。我们以前以为供应商的达克罗涂层很牛，结果自己一测，72小时就出白锈。要不是做了试验，那批货装到海上风电设备上，两年后业主能索赔到我们倾家荡产。❗ 别舍不得那点钱，这是命根子。

问：环保查得严，我们想用无铬钝化，但总感觉耐腐蚀性不如六价铬，怎么破？

答：哎，说到这个我就来气。很多厂家用无铬钝化，就直接照搬六价铬的工艺参数，那能好吗？无铬钝化（比如硅烷、钛锆类）的成膜机理完全不同，需要更严格的pH控制、更长的反应时间，而且对清洗要求苛刻。我们的经验是：第一，前处理增加一道超声波清洗；第二，钝化后用聚合物封闭剂，比如含纳米二氧化硅的封闭层，能显著提升盐雾时间。还有，干燥温度千万别超过150℃，否则钝化膜开裂，前功尽弃。✅ 无铬不是简单的替代，是工艺重构。

问：我想自学表面处理，但感觉太杂了，有没有学习路径？

答：当然有！先啃透《电镀手册》和《防腐蚀涂料与涂装》，别嫌厚，那是基础。然后多跑车间，观察挂具设计、搅拌方式这些细节。网上有些教学视频，比如“B站”上几个工业博主拍的现场解析，比书本生动。另外强烈建议考个NACE（美国腐蚀工程师协会）或FROSIO（欧洲涂装检查认证），含金量高。记住：表面处理是交叉学科，化学、电化学、材料学都得懂一点，急不得。

别再让“表面功夫”毁了你的产品

写了这么多，心情有点复杂。表面处理这个行当，看似低端，实则高精尖。它决定了产品在真实环境里的生死。这些年我见过太多精密的机械零件，因为镀层起泡、涂层剥落，从“匠心之作”变成一堆废铁。也见过很多懂行的企业，靠着一手漂亮的表面处理，硬是把同质化的产品卖出溢价。这其中的价值，真不是“喷喷漆”三个字能抹杀的。

最后说个真事儿：三年前我们开发一款海工设备，表面处理方案差点被砍，理由是“成本太高”。我拿着盐雾试验数据和失效分析报告，在会议室拍了桌子——你们知道海水飞溅区腐蚀速率有多恐怖吗？知道更换一个锈死的螺栓要花多少钱吗？那都是我们看不见的冰山下的成本。后来方案保留了，设备至今零锈蚀。

所以，下次你再看到一张图纸，或者手拿一个零件时，不妨对表面的那层薄膜多几分敬畏。它薄，但藏着整个制造业的尊严。
