可编程逻辑控制器(PLC)编程语言进化论:梯形图之外的世界

说实话,每次走进一些老厂的配电室,看到那些嗡嗡作响的PLC柜里还在运行着一眼望不到头的梯形图——我就有点头皮发麻。不是梯形图不好,它曾经是电气工程师的通用语言,继电器逻辑的数字化身,直观、易懂。但时代变了啊,朋友们。我们控制的早就不只是电机的启停,而是整个产线的协同、视觉检测、机器人轨迹……你还在用触点串联并联的思路写几百行的逻辑?那感觉就像用螺丝刀拧所有的螺栓,虽然也能拧,但效率呢?维护性呢?

大概10年前我接手过一个汽车焊接线的改造项目,原程序是德国工程师写的,大量使用结构化文本(ST),那叫一个清爽。循环、条件判断、数组操作,几行代码搞定的事情,换成梯形图得拉几十个网络。那会儿我突然意识到,我们对可编程逻辑控制器(PLC)编程的认知,可能被某种惯性给束缚住了。

梯形图真的过时了吗?——不,但它的疆界在收缩

梯形图(LD)诞生于1960年代末,初衷就是让电工能快速上手PLC编程,符号和继电器控制回路一毛一样。到今天,它依然是全球使用最广的PLC语言,没有之一。在简单的逻辑互锁、报警处理、基本顺序控制中,梯形图的统治力无可撼动。但是,一旦涉及复杂算法、数据批处理、通信报文解析,梯形图就开始显露疲态——冗长、难以调试、可读性急剧下降。我有一个很深的体会:越复杂的系统,梯形图越像一团意大利面。不,简直是炒米粉,纠缠在一起分不清头尾。

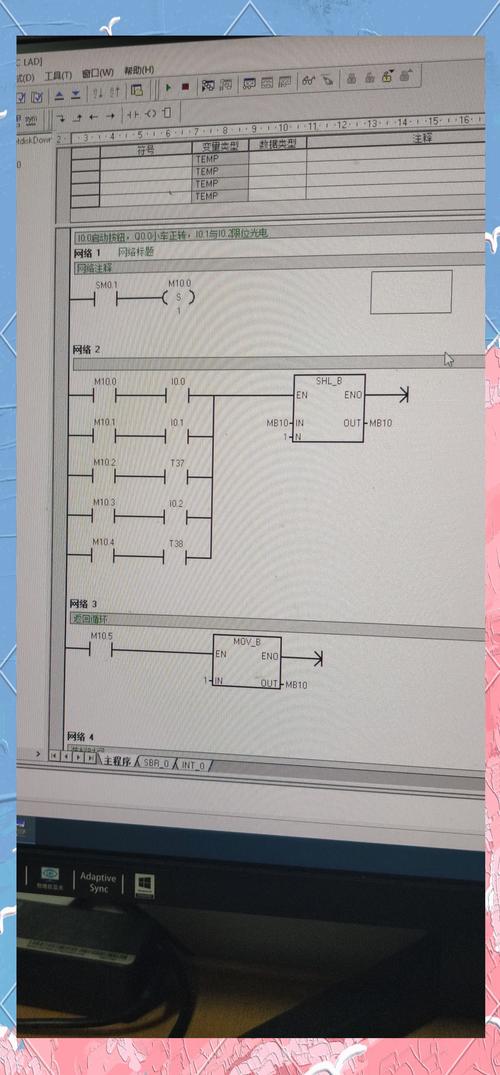

PLC编程软件梯形图复杂逻辑实例截图
PLC编程软件梯形图复杂逻辑实例截图

不过话说回来,梯形图在故障排查时确实有优势,线上监控状态一目了然,那个绿色高亮的“能流”是电工的最爱。所以,它不是过时——而是应用场景在分化。就像螺丝刀依然存在,但电动螺丝刀占据了流水线。

IEC 61131-3的五种兵器:别再只用一种了

国际标准IEC 61131-3定义了五种编程语言,但很多工程师骨子里只认梯形图和少量的功能块图(FBD)。这很可惜。我强烈建议你花一个下午,把另外三种——指令表(IL)虽然渐被淘汰但能帮你理解底层,结构化文本(ST),以及顺序功能图(SFC)——摸一遍。哪怕只是理解它们最适合干什么。

  • 梯形图(LD):离散量逻辑,位操作,简单互锁。优势:直观,电工友好。
  • 功能块图(FBD):过程控制,模拟量处理,PID回路。把功能块像芯片一样连接,信号流向清晰。说实话,很多DCS工程师只认这个。
  • 结构化文本(ST):高级运算,复杂算法,数据处理,通信协议处理。语法接近Pascal或C,如果有一天PLC要和IT系统深度交互,ST是必选项。
  • 顺序功能图(SFC):批处理流程、分步控制。把一个复杂的工艺过程拆成步和转换条件,是机械工程师的救星,特别是那些状态机很复杂的设备。
  • 指令表(IL):类似汇编,越来越少见,但老设备上还在跑。有些PLC底层还是转成IL执行。

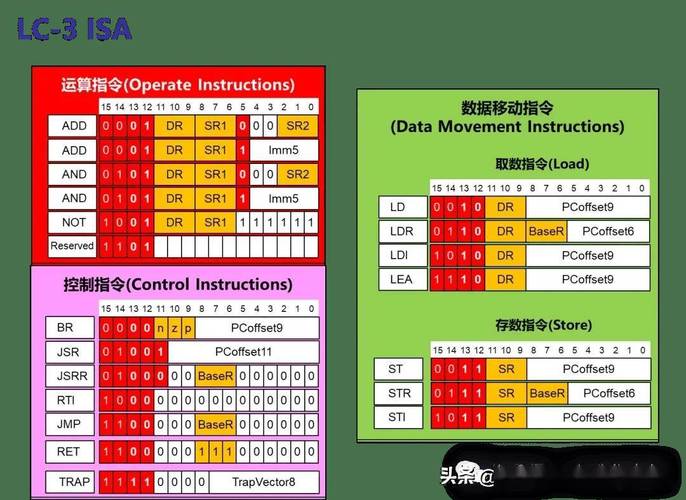

IEC 61131-3五种编程语言代码对比示意图
IEC 61131-3五种编程语言代码对比示意图

很多人以为学会梯形图就能走遍天下,结果碰到一个用ST写的运动控制库,立马傻眼。这就是信息茧房。其实,现代大型PLC如西门子S7-1500、罗克韦尔ControlLogix,都完整支持混合编程——同一个项目里,你可以用LD做逻辑外壳,用ST写核心算法,用SFC编排流程。这种语言融合才是高效之道。

我踩过的坑:选错语言的代价

早年做一个注塑机改造,温度控制需要PID参数自适应整定,我脑抽硬用梯形图写,结果一堆比较指令和运算块搅在一起,调试时调一个参数得找半天的变量交叉引用。后来客户要加多段温区,我差点当场去世。最后咬牙用ST重写,50行代码,清晰得想哭。那次之后,我给自己立了个规矩:凡是涉及数学运算、数组、字符串处理,绝不用LD。❗

另一个项目,某包装机械的步进电机定位,同事用梯形图写了个状态机,用了80多个中间继电器(M点),程序大了以后,偶尔出现状态跳变,查了两天才发现是有个线圈在别处重复使用了。如果当时用顺序功能图(SFC),状态转换条件一目了然,根本不会有这种低级错误。💡

问:梯形图和结构化文本到底怎么选?有没有一个明确的界限?
答:界限其实很模糊,但有经验法则。如果逻辑以位操作、定时器、计数器为主,且需要电气维护人员频繁诊断——选梯形图。如果程序里出现了for循环、三角函数、矩阵运算、JSON解析,或需要复用性高的算法——请果断使用结构化文本。对于顺序清晰、步进动作多的设备,用SFC画个步进图,然后在每个步里再用LD或ST实现具体动作。混合着来,别轴。

问:学PLC编程需要计算机基础吗?只会接继电器能学会吗?
答:想成为一个只会下载程序的“按钮接线员”,那会梯形图和基本电气知识就够了。但你想解决问题,想做复杂设备,甚至想未来不被淘汰——编程思维必须培养。计算机基础里的数据结构、算法、面向对象思想,对写ST和设计模块化程序极其有帮助。我就见过一个学了Python后转来做PLC的年轻人,半年时间就超过了很多资深电工。✅不要害怕代码,PLC的世界早就不是纯硬件的天下了。

最近几年,工业4.0喊得响,边缘计算、OPC UA、MQTT全涌进PLC。西门子的博途平台,你甚至可以用C++写高阶算法再封装成功能块让PLC调用。看看最新实践:物流分拣线上的PLC,用ST直接处理视觉系统的数据流,并用功能块图搭建了复杂的调度模型。你还觉得梯形图能通吃一切?不可能的。

选择编程语言,本质是选择一种表达问题的方式。别把自己锁死。打开你的编程软件,新建一个ST的块,哪怕只是写几行if-else。那种感觉,有点爽。
