变频驱动(VFD):你省下的电费,可能还不够修一次电机钱

装变频器省电?我劝你冷静。这十年见太多厂子,欢天喜地上了VFD,一年省下几万电费,结果第三年电机烧了,修理费倒贴。哭都来不及——参数就错了一个小数字。

选型不是越大越好

很多人选变频器,跟买菜似得,往大了挑准没错。切。功率冗余当然要留,但过犹不及。轻载时效率断崖式下跌,你省的那点电,全浪费在IGBT开关损耗上了。前几天一个客户,75kW风机非用110kW变频器,结果电费单比工频还难看。 尤其恒转矩负载,余量15%-20%顶天,重载启动瞬态电流?靠软件限流就够了,真没必要堆硬件。对了,别忘了海拔和环境温度——超过1000米或40度,赶紧降额,别问为什么,问就是血泪史。

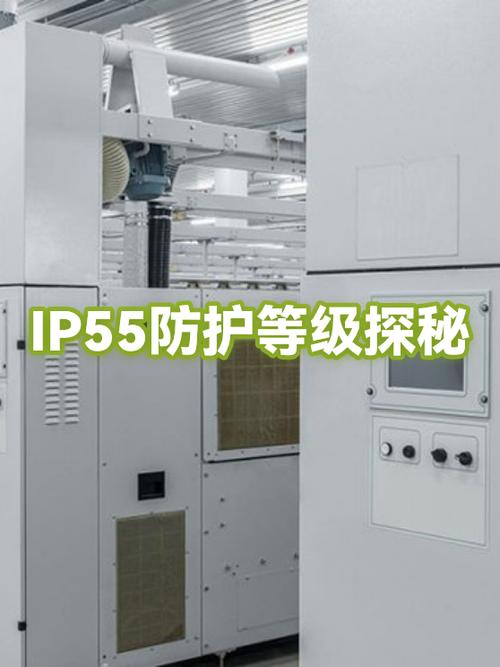

变频器恶劣环境安装防护等级IP55示意图
变频器恶劣环境安装防护等级IP55示意图

还有个坑:看铭牌电流,别看功率。很多电机铭牌功率一样,电流差一截,尤其国内小厂电机,效率虚标严重。按功率选变频器,轻则过载报警,重则炸模块。我通常把电机实际运行电流测三天,取最大值的1.1倍作为额定电流,再反推变频器型号。笨办法,但管用。

谐波,看不见的电机杀手

变频器输出那不是正弦波,是高频脉冲序列。PWM载波频率一提高,电流波形平滑了,可尖峰电压蹭蹭往上窜。轴承电流、轴电流、线圈绝缘加速老化——这些问题,全是谐波惹的祸。尤其长电缆,反射波叠加,端电压能翻倍。你电机嗡嗡响、莫名其妙发烫,多半就是这个。

问:为什么装了变频器电机反而发热更严重,甚至烧绕组? 答:谐波呗!普通电机是按正弦波设计的,变频器给的波形富含谐波,铁损、铜损猛增,温升轻松超标15-20度。必须核对 电机绝缘等级至少F级,dV/dt耐量要达标。如果距离超过100米,老老实实加输出电抗器,或者用 dv/dt 滤波器。特别敏感场合,考虑正弦滤波器,贵是贵点,比换电机便宜。

VFD驱动电机谐波频谱分析图
VFD驱动电机谐波频谱分析图

最搞笑的,有人花大价钱买了低谐波变频器,结果柜内布线一塌糊涂,动力线和信号线捆一起,干扰比普通变频器还凶。屏蔽层单端接地?规范写法是两端接地,但现场千差万别,我经常一头接地一头悬空,不行再改。别迷信图纸,实践出真知。

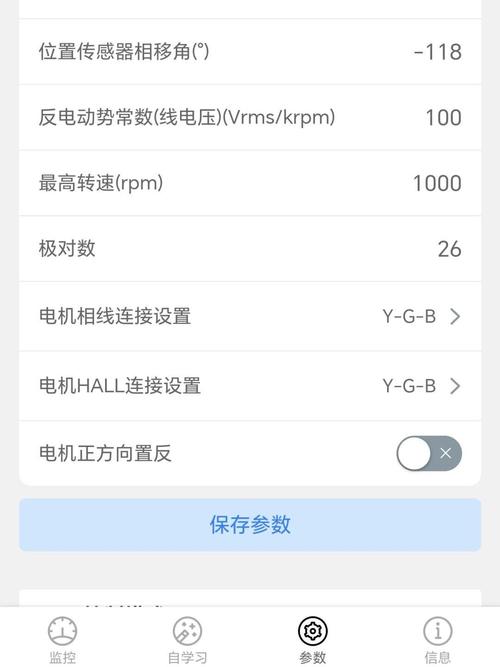

调试时忽略的小参数,后来变成大事故

调试时忽略的小参数,后来变成大事故
调试时忽略的小参数,后来变成大事故

说实话,现在的变频器参数上千个,90%都在打酱油。但有几个,打死不能默认。 加速时间:默认往往偏长,大惯性负载带不起来,或者偏短,一启动就过流。变频器的过流,很多时候不是真的过载,是电流上升太快触发了硬件保护。 转矩提升:这个值乱调,电机磁饱和,发热甚至退磁。别一上来就加扭矩,先确认V/F曲线和负载是否匹配。

问:变频器老报过流故障,但实测工作电流并不大,什么原因? 答:大概率是谐波电流尖峰触发了瞬时过流保护,或者电流互感器采样受干扰。检查载波频率是否过低,导线上是否有氧化接触不良造成的电弧——这种高频电弧能让传感器误判短路。还有一个冷门原因:PID参数设置过于激进,系统一边振荡一边保护。这时候抓波形比看平均值靠谱一百倍。

最近物联网火,很多人跟风上 变频器的预测性维护。想法很好,但别被忽悠瘸了。光看电流电压频谱就诊断出轴承故障?门儿都没有。至少得结合振动和温度,还得积累大量工况数据。我们给一条轧钢线做的,光是正常状态标记就搞了半年。现在AI能提前两周预报不对中,但误报还是常有的事。路还长着呢。

总而言之?根本没得总而言之。变频驱动这潭水,深着呢。下次聊再生能量回馈,那个更刺激。
