无损检测(NDT)的新浪潮:当AI遇上相控阵——一位20年探伤师的肺腑之言

还记得2003年刚入行那会儿,师傅扔给我一台笨重的模拟超声仪,说:“小子,练吧,波形看不懂就别上现场。” 那玩意儿,现在想想,真是古董。一台西门子的USN60就能让整个科室兴奋好几天。可现在呢?数字化、自动化、AI…我有时候站在车间里,看着那些闪着蓝光的相控阵设备,恍惚觉得这二十年是不是被按了快进键。

老办法还灵不灵?——传统UT的困境

说实话,传统超声(UT)至今没被淘汰,有它的道理。便宜,皮实,用熟了效率也还行。但问题是,太挑人了。一个焊缝探伤,不同检测员能给出完全相反的结论,你敢信?我遇到过不止一次,焊缝热影响区有个小裂纹,新手愣是当气孔判了,差点酿成大祸。这就是传统UT的死穴——重度依赖操作者的经验和手感。波形在屏幕上跳,你得在脑子里重构缺陷的三维形状,这哪是技术活,简直像算命。❗ 而且,记录是个大麻烦。客户要追溯数据,你给一张手画的波形图,人家法务部直接打回来。如今ASME标准越收越紧,动不动就要全数据记录,传统UT那点内存?算了吧。

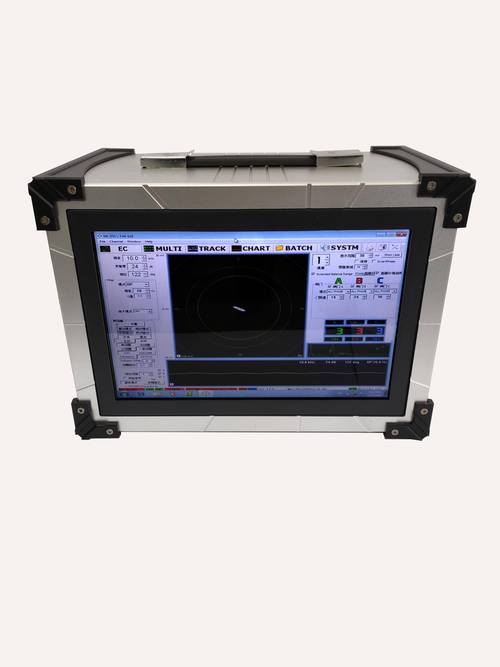

传统超声探伤仪波形显示屏
传统超声探伤仪波形显示屏

相控阵来了,但不是万灵药

五年前公司引进第一台相控阵(PAUT),全部门都沸腾了。那玩意儿确实炫,一排64晶片的探头,电子扫描、聚焦、扇扫,缺陷图像化呈现,像个B超似的。✅ 检测速度快了不止一倍,焊缝里的气孔、夹渣、未熔合看得清清楚楚。 问:那是不是用了相控阵,我这种老家伙就该退休了? 答:哈哈,想得美!设备再牛,设置不好照样抓瞎。你焦距设偏了,角度覆盖不全,近表面盲区没处理好,出来的图像能把你带沟里去。我培训过不少年轻人,他们以为买个几十万的设备就万事大吉,结果连声速校准都做不好,出来的TOFD图像跟心电图似的,谁敢信?💡 说到底,相控阵只是工具,懂原理、懂工艺、懂材料缺陷特征的脑子,才是核心。 而且,相控阵的标准现在还有些混乱。ISO、ASME、GB,各家不同,特别是针对复杂几何形状的工件,工艺验证工作量极大。比如在役石化管道,弯头、三通、变径,每个部位都要单独做仿真,费时费力。

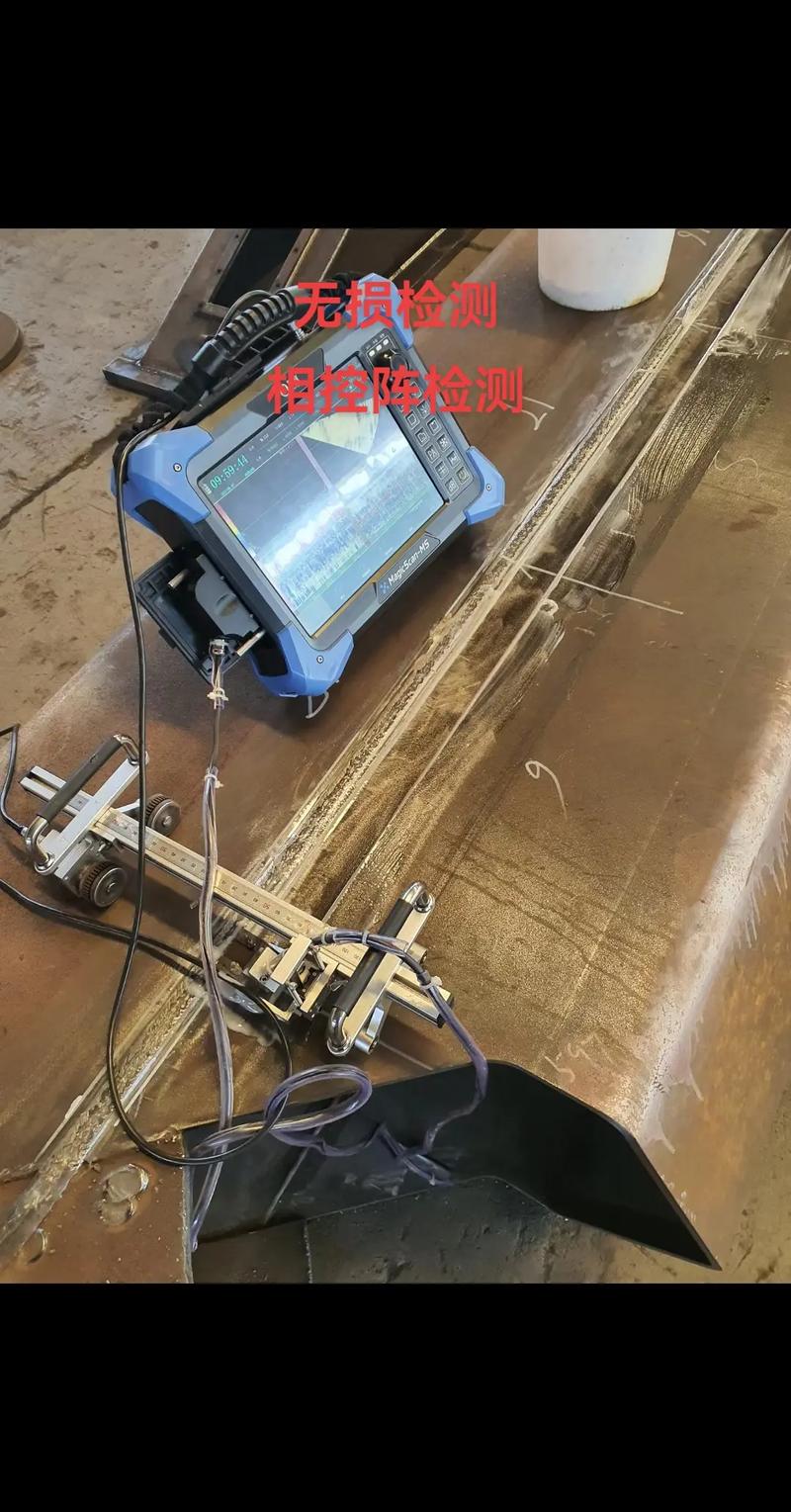

工程师用相控阵探头检测管道焊缝
工程师用相控阵探头检测管道焊缝

数字射线DR:告别洗片时代

提到射线,我至今记得暗室里那股酸溜溜的定影液味儿,还有那些挂满胶片的铁丝架子。传统胶片射线(RT)检测周期太长了,拍完片子洗出来至少半小时,数据还不好存,放久了发霉。现在数字射线(DR)平板探测器往那一搁,曝光几秒钟,图像直接传到电脑上。灵敏度高,动态范围大,还能实时调整窗宽窗位,以前胶卷上若隐若现的缺陷现在无所遁形。📷 但问题也来了。DR探测器怕磕碰,现场环境差,寿命大打折扣。一个平板十几二十万,换起来心疼。而且,某些特殊材料如厚壁铸钢,DR的信噪比还是赶不上大能量加速器加胶片,所以老办法还没彻底进博物馆。 问:数字射线这么方便,我们小厂是不是可以入手了? 答:看你检测量和工件类型。如果每天拍几十张片子,而且板厚不超过40毫米,强烈建议上DR,投资回收期一年足矣。但如果是偶尔用,或者主打厚壁高压容器,那还是老老实实搞传统射线或TOFD组合。另外别忘了,DR图像的存储和归档要符合ASTM E2737标准,要有严格的DICONDE格式管理,否则审核通不过,白搭。

AI判读:到底靠不靠谱?

AI判读:到底靠不靠谱?
AI判读:到底靠不靠谱?
这两年,各大设备商都在推AI辅助评片。系统自动标出缺陷位置,还分类型、测尺寸。我试过某品牌的最新软件,的确挺聪明,对于常规焊缝的夹渣、圆形缺欠,准确率高达95%以上。但也闹过笑话——把焊波误判成裂纹,害得我们返修了完全没问题的焊缝,损失好几万。😤 现在的AI本质上还是个“高级统计工具”,它没见过的新缺陷形态,或者叠加上复杂几何结构,就容易犯傻。而且,谁来标注训练数据?不还是我们这帮老检测员。数据量不够,样本不均衡,模型就废了。所以,AI当前的角色是辅助和初筛,代替人的最终判断?再等十年吧。 当然,结合IoT的在线监测是另一个方向。比如在海上钻井平台,振动、腐蚀、疲劳载荷,传统检测得停工。现在有些项目在用永久安装的超声导波探头,远程监控管壁减薄。数据实时传回陆地控制室,AI分析趋势,预警及时,确实省了大笔停工成本。🌊

几点掏心窝子的建议

干了二十年无损检测,从二级考到三级,从国内做到国外,几个体会: – 别迷信设备:最新的不代表最好,适合你的工艺、人员、验收标准的才是好设备。买设备前先搞清楚自己到底要检出什么样的缺陷,漏检风险承受度多高。 – 人员培训要砸钱:光学标准不够,得让人理解缺陷产生机理和受力分析。我们单位现在定期送人去材料实验室,看金相,做断口分析,回来判图能力明显上一个台阶。 – 数据管理提前规划:数字化转型不是买几台新设备就行。从数据格式、存储、备份到分析软件,要整体设计。否则一堆孤岛数据,事后做统计对比分析?做梦。 唉,说了这么多,其实这行当还是蛮有意思的。技术一直在变,但保证安全的那份心不能变。偶尔夜里接到紧急电话,赶往现场处理关键设备缺陷,红蓝灯闪烁间,那种压力下的专注感,好像又回到了当年师傅带我的时光。只是现在的我,成了师傅。
