磨削加工：老技师的私房话，那些年我们交过的学费和刚出炉的硬核突破

干了二十年机加工，磨床前面站了半辈子，说实话，磨削加工这东西，越干越觉得它是个玄学。有时候你全参数照搬，出来的活就是不行——振纹、烧伤、尺寸飘，气到你拍床子。可有时候随手一调，嘿，完美！这种又爱又恨的感觉，圈里人都懂，对吧？

但这两年，我是真被惊到了。上个月去一个德国展，看到某些新方案，直接把我几十年的认知按在地上摩擦。今天就聊点干巴巴手册里不会写的，一些扎心的教训，和一些真正落地的狠货。

都说磨削是精密终极手段，可为什么玩脱的总是它？

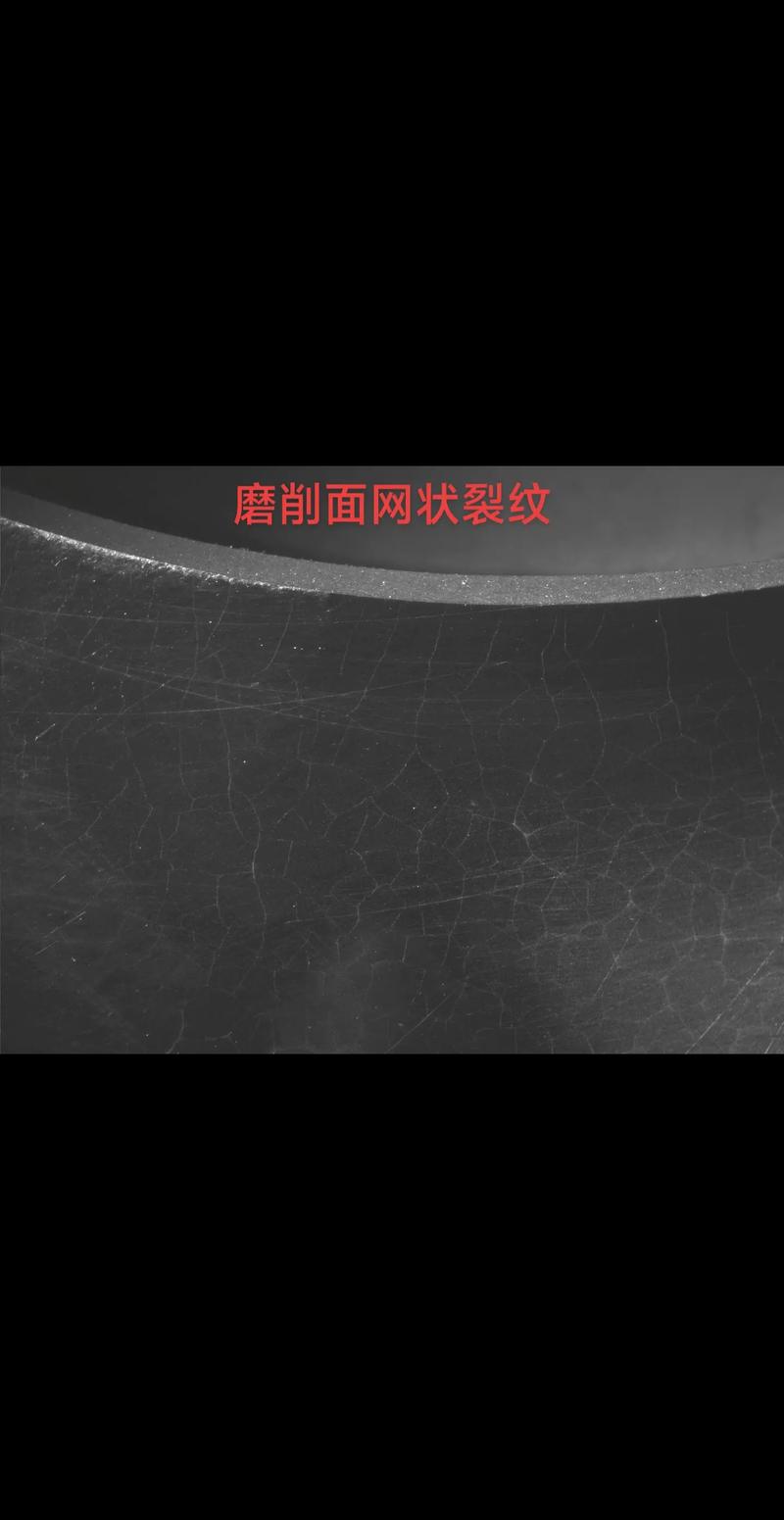

很多刚入行的小年轻，甚至一些工艺工程师，总以为磨削嘛，不就是砂轮转一转，进给走一走？——大错特错。磨削加工的热力学过程复杂得吓人。你稍微不注意，磨削烧伤就来了，工件表面那一层金相组织都变了，硬度垮掉，疲劳寿命直接腰斩。更要命的是，很多时候你肉眼根本看不出来，必须酸洗才能现原形。

还有磨削振纹。这玩意儿简直是我的噩梦！明明主轴精度查过没问题，砂轮也平衡了，冷却液也冲得好好的，可它就是有纹路，闹鬼一样。后来一个退休老师傅点醒我：别光看磨床本身，你的砂轮修整方式和频次对不对？甚至厂房其他重型设备的振动传过来，都可能给你搞出微米级的颤纹。真是……细节是魔鬼。

最近的几个技术炸弹，直接颠覆传统磨削逻辑

先甩个猛料：高速磨削。常规线速度40、60米每秒早不够看了。现在有的CBN砂轮能跑到120米甚至更高。线速度一上来，单颗磨粒切削厚度变薄，磨削力反而下降，热量还被切屑快速带走——工件基本不升温！我们厂去年上了一台，加工淬硬钢模具，以前要分粗精磨，现在一序搞定，粗糙度直接干到Ra0.2以下，省得抛光抛到秃头。但注意，高速磨削对机床刚性、动平衡要求极其变态，投资不小。

再一个，低温冷却技术。不是那种传统浇法，而是用液氮或者超临界CO₂直接打到磨削区。降温效果？那叫一个狠。最难磨的高温合金Inconel718，以前磨一根轴废一片砂轮，还动不动就裂。现在用了低温，砂轮寿命翻倍不止，表面完整性好得像镜面。当然成本在那儿摆着，中小厂目前看的多上的少。

最让我拍大腿的是智能磨削。给床子装上声发射传感器和功率监控，实时感知砂轮钝化或异常接触，自适应调参。有一次夜班，监控报警，自动降低了进给率，避免了一场因砂轮堵塞导致的烧伤事故。这要是放以前，百分百报废。现在有些系统还能根据修整间隔自动补偿，无人值守不再是口号了。

QA环节：老板的疑惑与我的直白回答

问：我看市面上的磨削液五花八门，有什么水基、油基，还有全合成的，到底怎么选？别跟我讲化学成分，说人话！
答：哈哈哈，这问题太真实了。简单粗暴：如果主要磨钢材，要求冷却快，就选水基的，便宜量大，但防锈要注意。要是磨硬质合金或者容易化学烧伤的材料，老老实实用油基，润滑性好，但防火和油雾处理麻烦，而且后期废液处理费用高。至于全合成，性能折中，寿命长不易臭，但要确认与机床密封件的相容性。我的血泪教训是：千万别只看单价！要看池子能用多久、刀具寿命提升多少，综合算账。还有，混配浓度必须测，不能凭感觉加水，十家厂九家栽在这上。

问：为什么我新买的砂轮，一上机振动就特别大？明明动平衡做了啊。
答：先别急着骂供应商。除了砂轮本身平衡，你得查三件事：一是法兰盘是否歪斜或脏污，哪怕一粒砂子夹在中间都不行；二是砂轮内孔与主轴间隙是否合适，太松肯定偏心；三是修整——记住，砂轮出厂后必须修整，哪怕只轻轻过一刀，把表层结合剂打开，形成理想圆周跳动。还有啊，某些超硬砂轮（树脂结合剂）存放久了有可能会吸潮，不均匀变形，这点特别坑。上机前最好恒温恒湿放半天。

别光盯着设备，有些“笨招”至今无敌

数字时代大家都追高端，但有些基础活，做精了比换设备都管用。说几个原则：

砂轮修整是第一生产力。 修整参数（导程、切深、笔尖半径）比磨削参数更重要。尤其对于成型磨削，修整器精度直接复制到工件上。别舍不得金刚笔，钝了立马转角度或换新，不然砂轮面状态一塌糊涂。
冷却液必须高压、大流量、精确喷射到切削弧区。 压力不到，液体被气障挡住，等同干磨。现在好的喷嘴设计能做到10巴以上，贴着砂轮面切进去。见过一些厂用喷雾润滑，那点量，开玩笑呢。
工件定位和夹紧的稳定性，经常被忽略。 特别是薄壁件、细长轴，支撑或中心架比砂轮都重要。一个微小的弹性变形，再好的机床也磨不出来圆度。有时候你会发现，最土的中心架，调整好之后，圆度能提升不止一个量级。
